Quattro-II 2x 120 V

Simile al MultiPlus-II 2x120 V, il Quattro-II 2x120 V è un inverter e caricabatterie combinato progettato specificamente per le applicazioni standard nordamericane da 50 A 120/240 VCA a fase divisa. Inoltre, può accettare due ingressi CA e si collega automaticamente alla sorgente attiva.

Sia che venga alimentato dalla banchina che da un generatore, il Quattro-II 2x120 V è in grado di accettare e far passare entrambe le linee di un'alimentazione a 120/240 V, con la possibilità di utilizzare tutti i 50 A per la carica e i carichi CA. Quando si collega a un'alimentazione monofase a 120 V, l'ingresso L1 del Quattro-II 2x120 V accetta l'alimentazione in ingresso per la carica e il passante, mentre combina le uscite L1 e L2 per ottenere 120 V monofase su ciascuna linea.

Il Quattro passa al funzionamento inverter quando non è disponibile una sorgente CA. Anche l’uscita dell’inverter è da 120 V monofase. In modalità inverter, il Quattro-II 2x120 V collega internamente entrambe le linee L1 e L2 per fornire 120 VCA ai carichi su entrambe le uscite. In qualsiasi condizione di collegamento, pertanto, entrambi i lati di un pannello di distribuzione saranno alimentati a 120 V. Tuttavia, i 240 VCA sono disponibili solo quando il Quattro è alimentato da una sorgente da 120/240 VCA a fase divisa. Ciò evita che i carichi pesanti, come gli scaldabagni o i condizionatori da 240 V, possano scaricare la batteria.

Il Quattro-II 2x 120 V è dotato di tutte le caratteristiche tipiche della nostra versatile gamma di inverter/caricabatterie, compresi PowerControl, PowerAssist, Limite di corrente in ingresso, due uscite CA, nonché la configurazione in parallelo e trifase per sistemi VE.Bus di maggiore capacità. Indicato per batterie LiFePO4 e svariate altre batterie con diverse tecnologie.

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

Informazioni su questo
prodotto

Simile al MultiPlus-II 2x120 V, il Quattro-II 2x120 V è un inverter e caricabatterie combinato progettato specificamente per le applicazioni standard nordamericane da 50 A 120/240 VCA a fase divisa. Inoltre, può accettare due ingressi CA e si collega automaticamente alla sorgente attiva.

Sia che venga alimentato dalla banchina che da un generatore, il Quattro-II 2x120 V è in grado di accettare e far passare entrambe le linee di un'alimentazione a 120/240 V, con la possibilità di utilizzare tutti i 50 A per la carica e i carichi CA. Quando si collega a un'alimentazione monofase a 120 V, l'ingresso L1 del Quattro-II 2x120 V accetta l'alimentazione in ingresso per la carica e il passante, mentre combina le uscite L1 e L2 per ottenere 120 V monofase su ciascuna linea.

Il Quattro passa al funzionamento inverter quando non è disponibile una sorgente CA. Anche l’uscita dell’inverter è da 120 V monofase. In modalità inverter, il Quattro-II 2x120 V collega internamente entrambe le linee L1 e L2 per fornire 120 VCA ai carichi su entrambe le uscite. In qualsiasi condizione di collegamento, pertanto, entrambi i lati di un pannello di distribuzione saranno alimentati a 120 V. Tuttavia, i 240 VCA sono disponibili solo quando il Quattro è alimentato da una sorgente da 120/240 VCA a fase divisa. Ciò evita che i carichi pesanti, come gli scaldabagni o i condizionatori da 240 V, possano scaricare la batteria.

Il Quattro-II 2x 120 V è dotato di tutte le caratteristiche tipiche della nostra versatile gamma di inverter/caricabatterie, compresi PowerControl, PowerAssist, Limite di corrente in ingresso, due uscite CA, nonché la configurazione in parallelo e trifase per sistemi VE.Bus di maggiore capacità. Indicato per batterie LiFePO4 e svariate altre batterie con diverse tecnologie.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

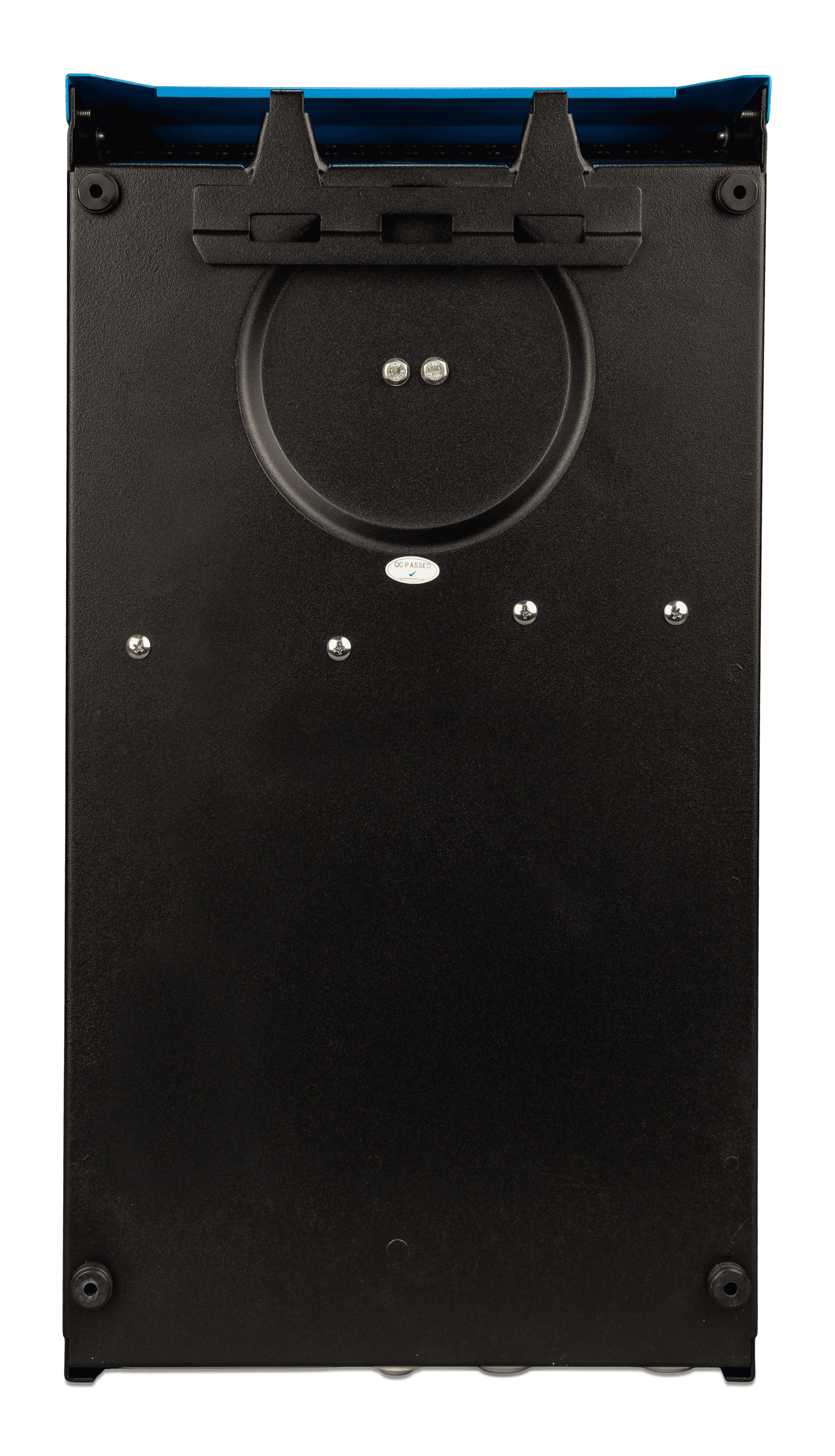

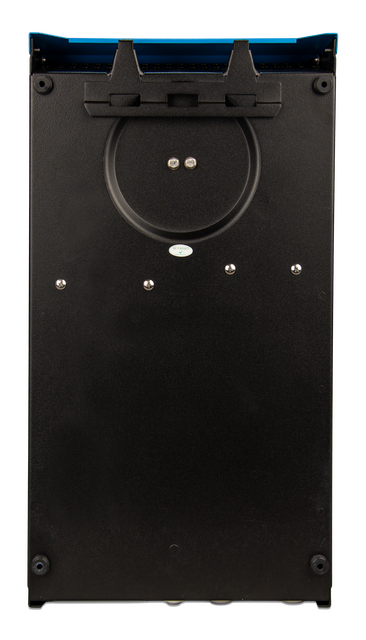

  • Quattro-II 2x 120V (back)  thumbnail
    Quattro-II 2x 120V (back)
    .PNG

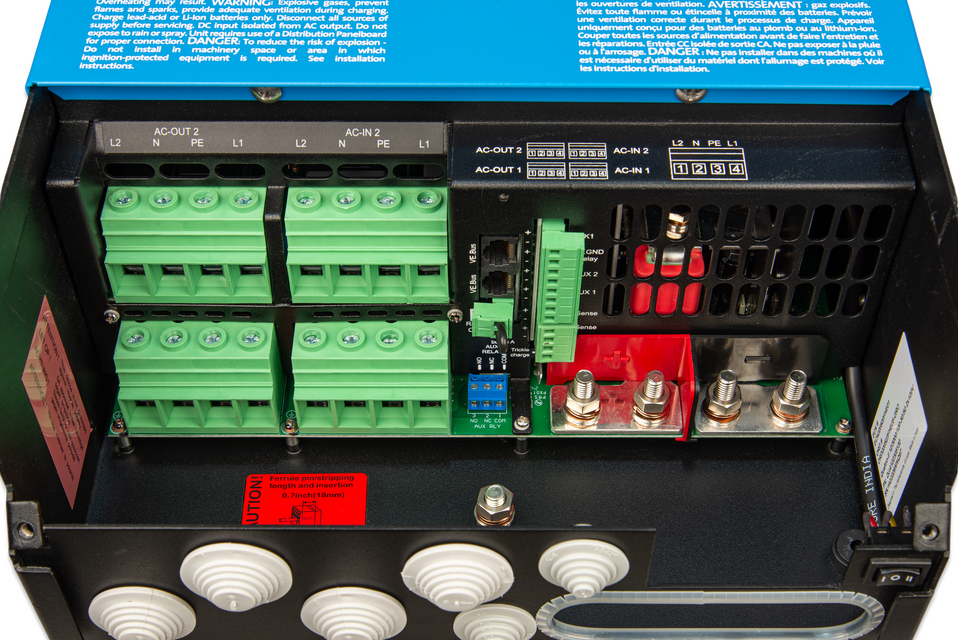

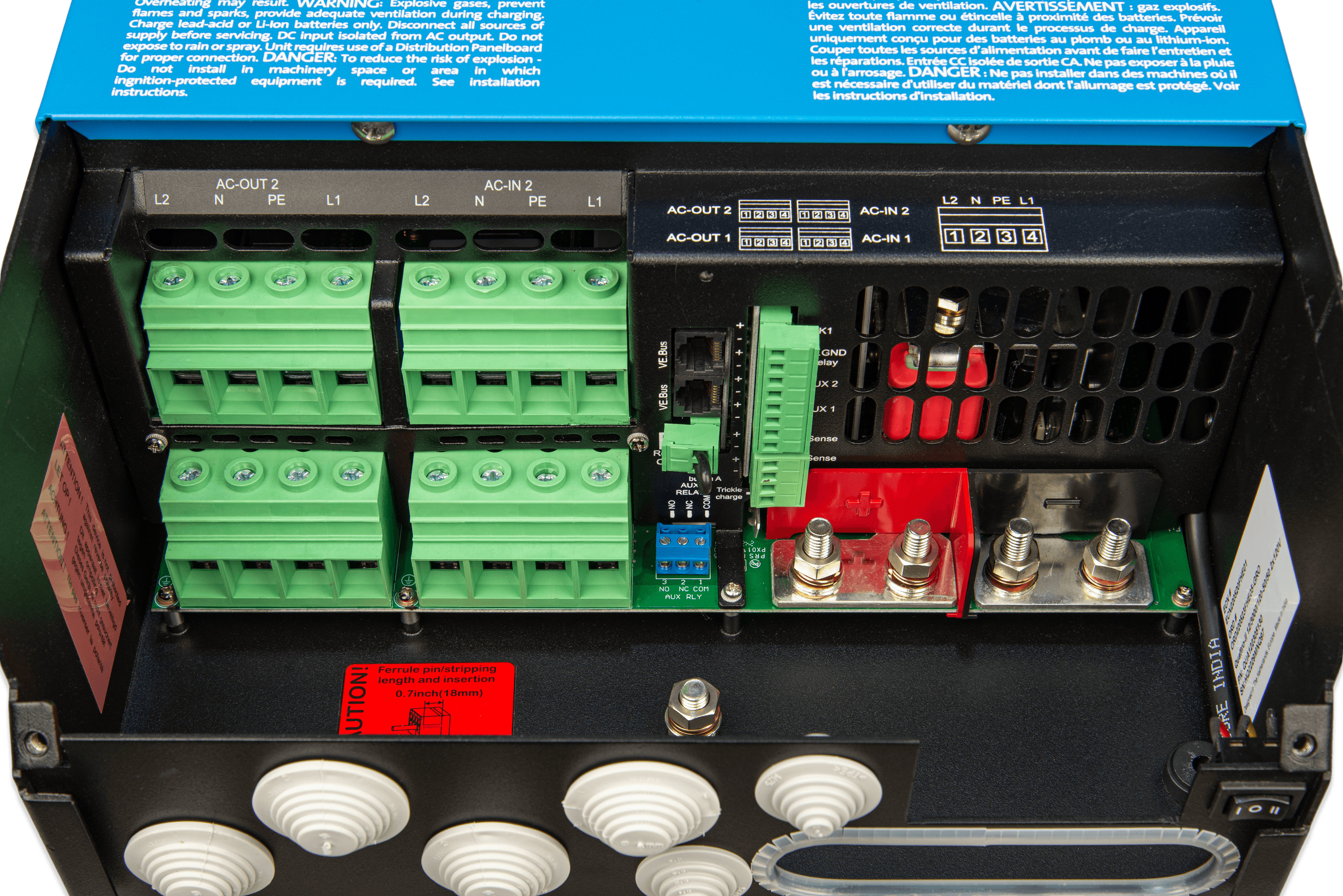

  • Quattro-II 2x 120V (connections close-up)  thumbnail
    Quattro-II 2x 120V (connections close-up)
    .PNG

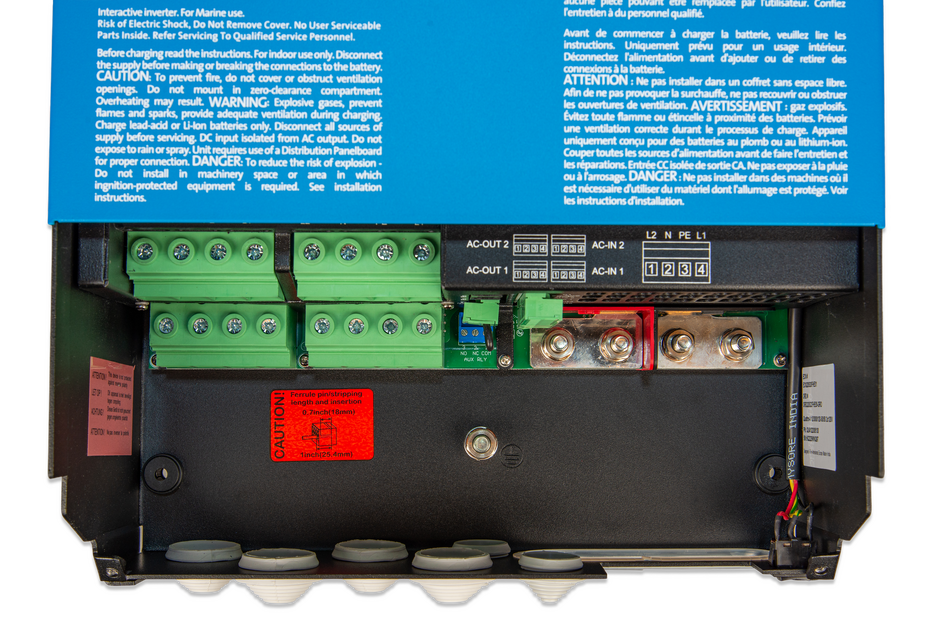

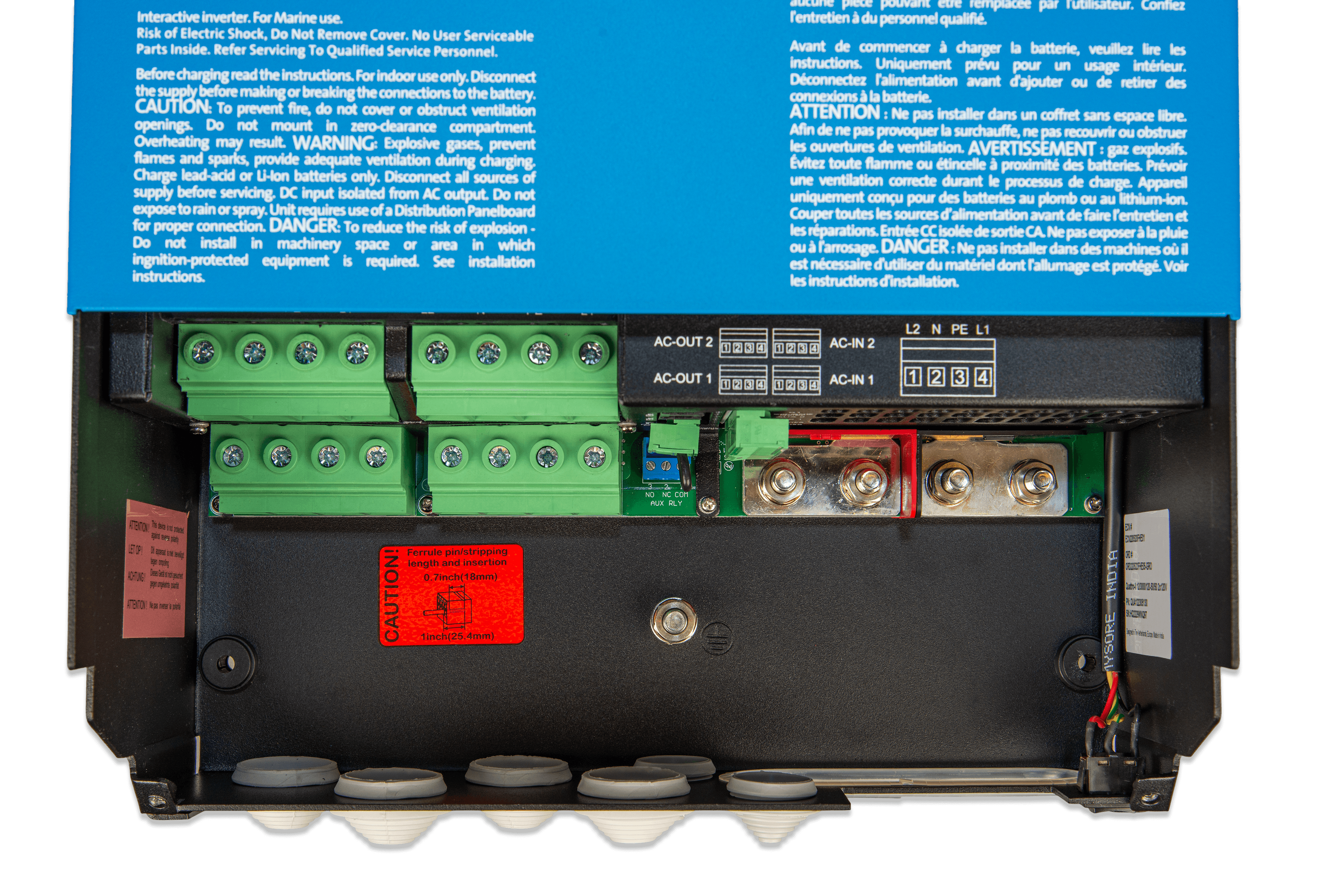

  • Quattro-II 2x 120V (connections)  thumbnail
    Quattro-II 2x 120V (connections)
    .PNG

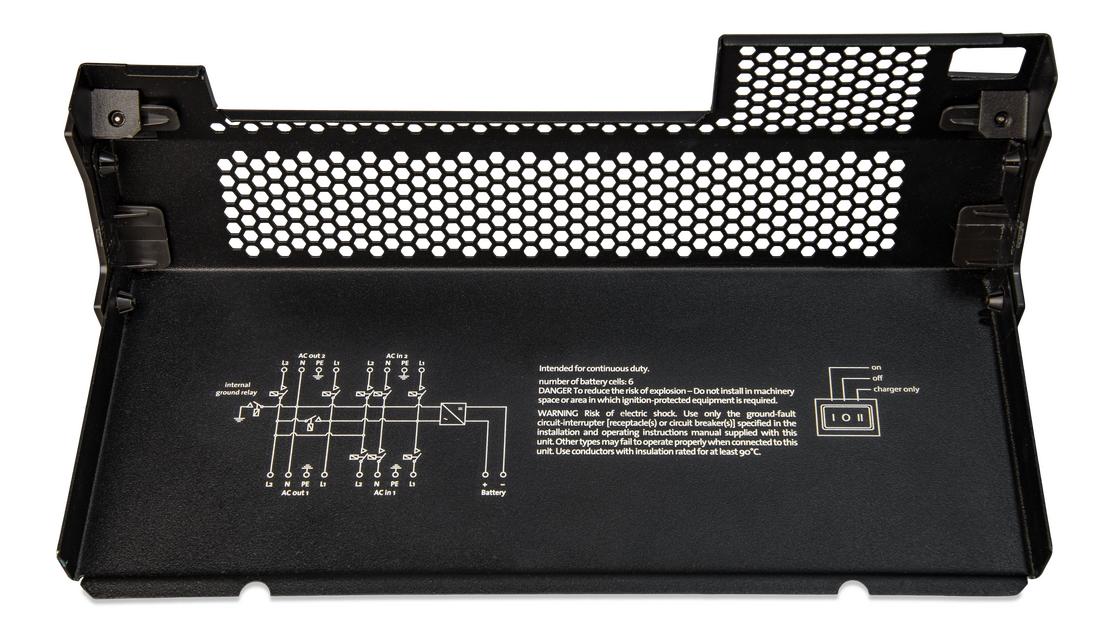

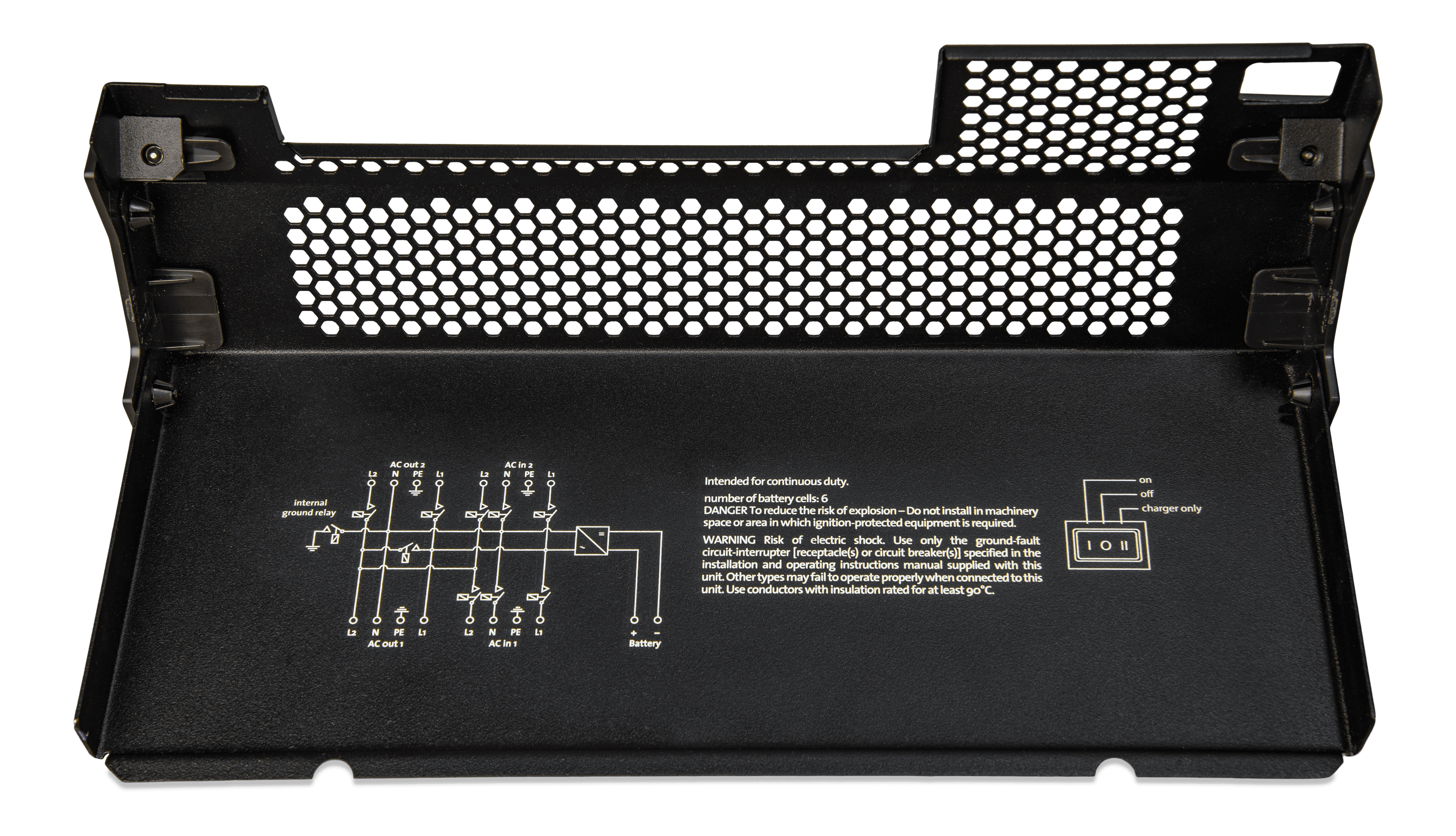

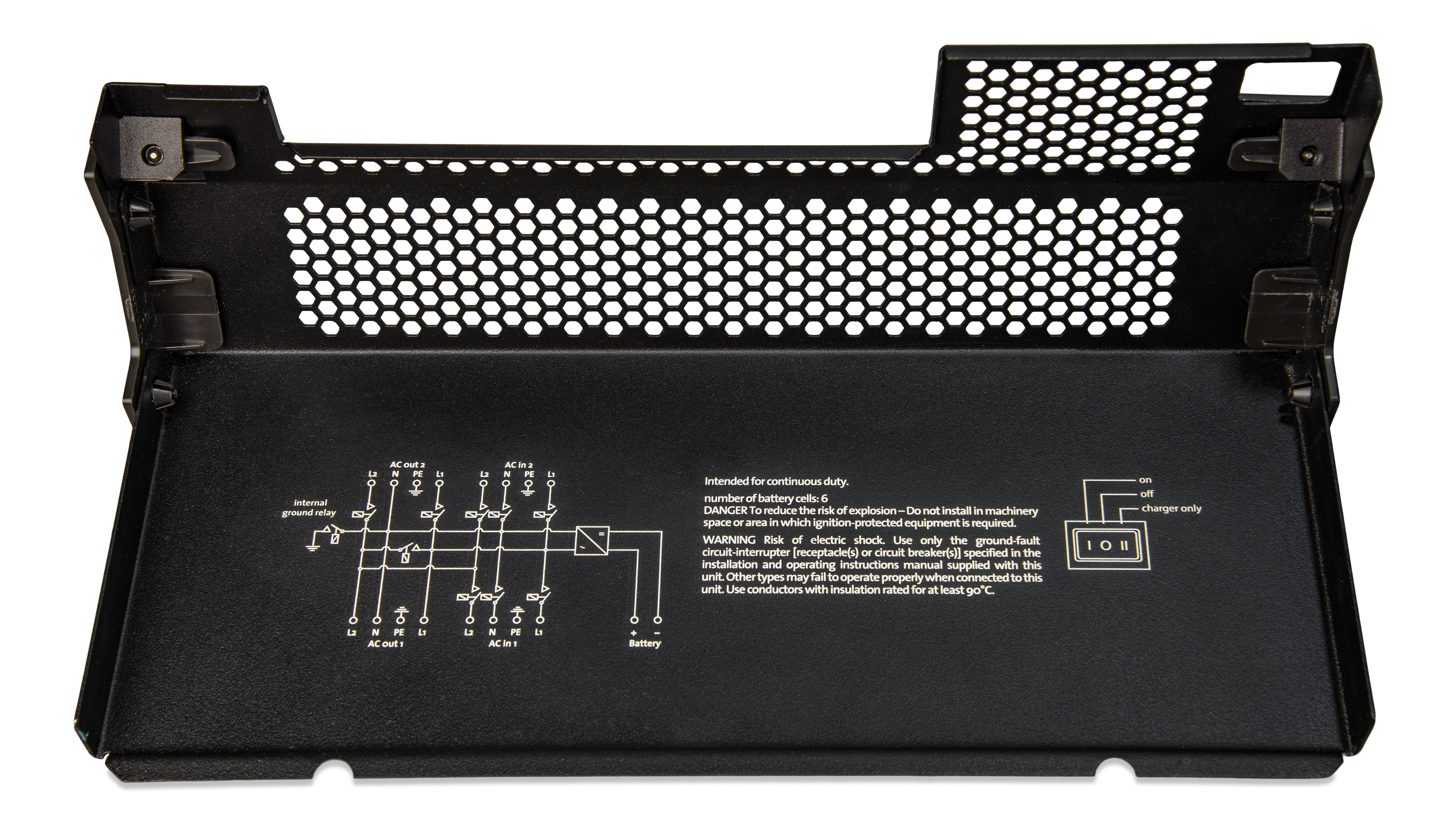

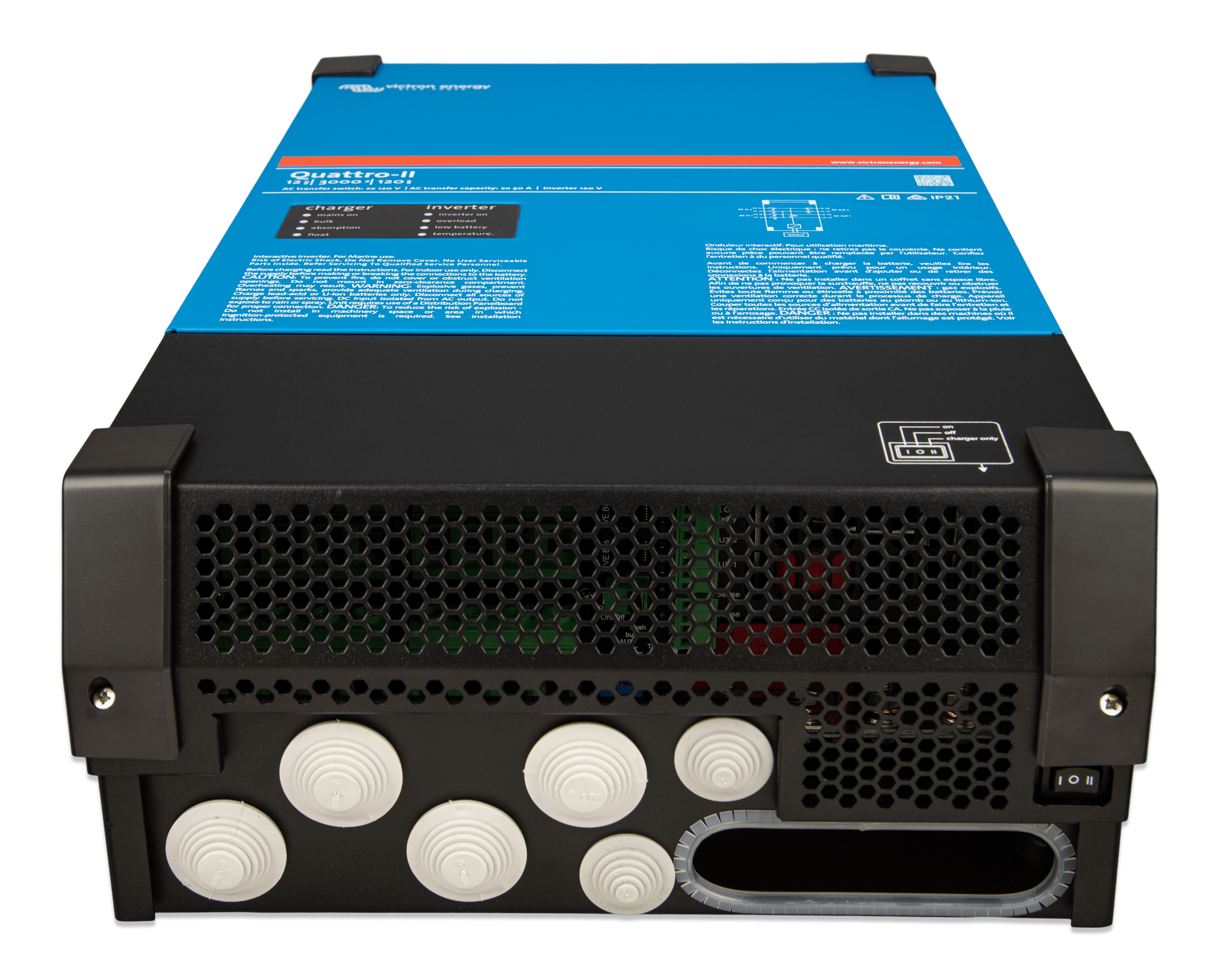

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

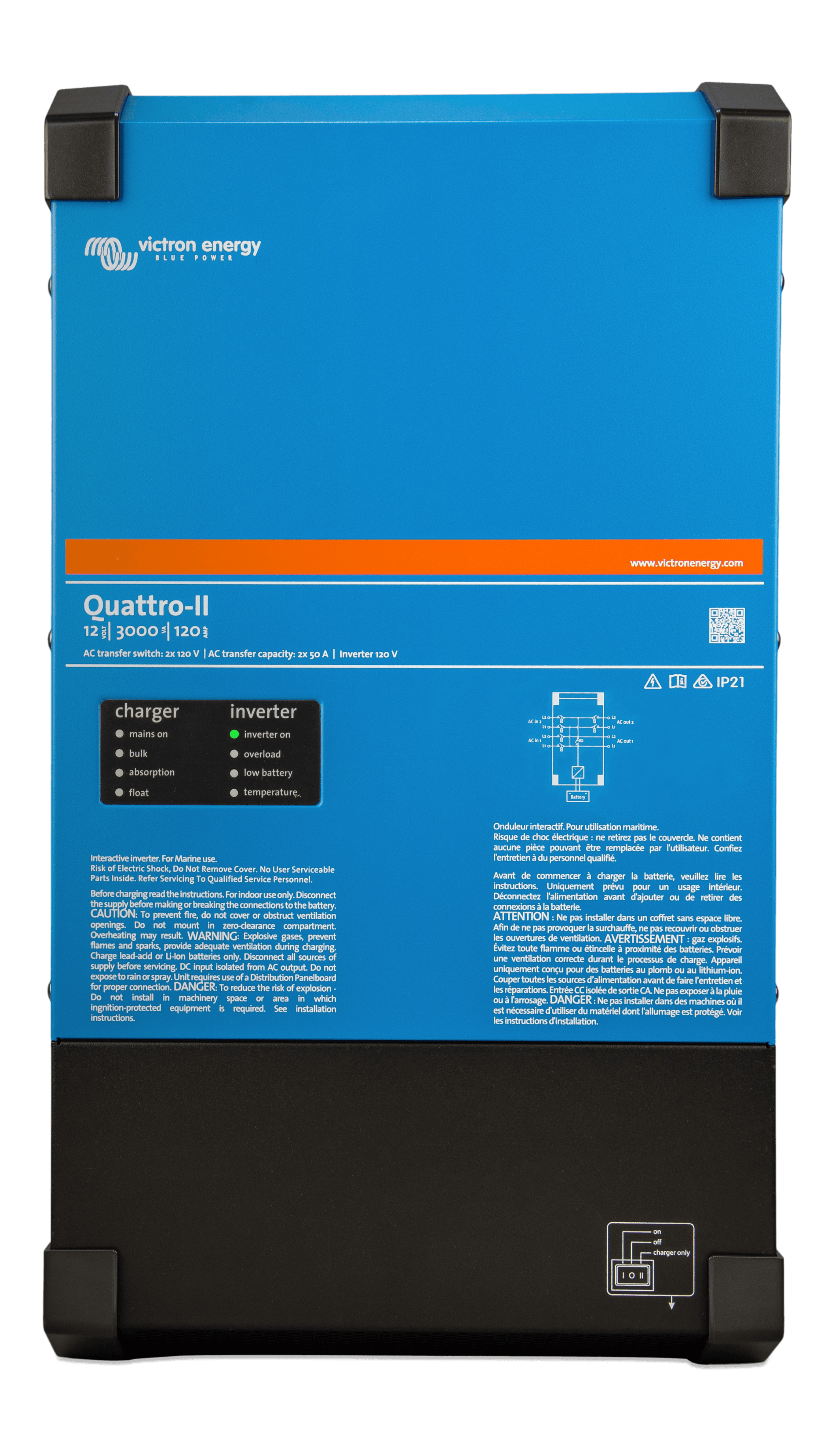

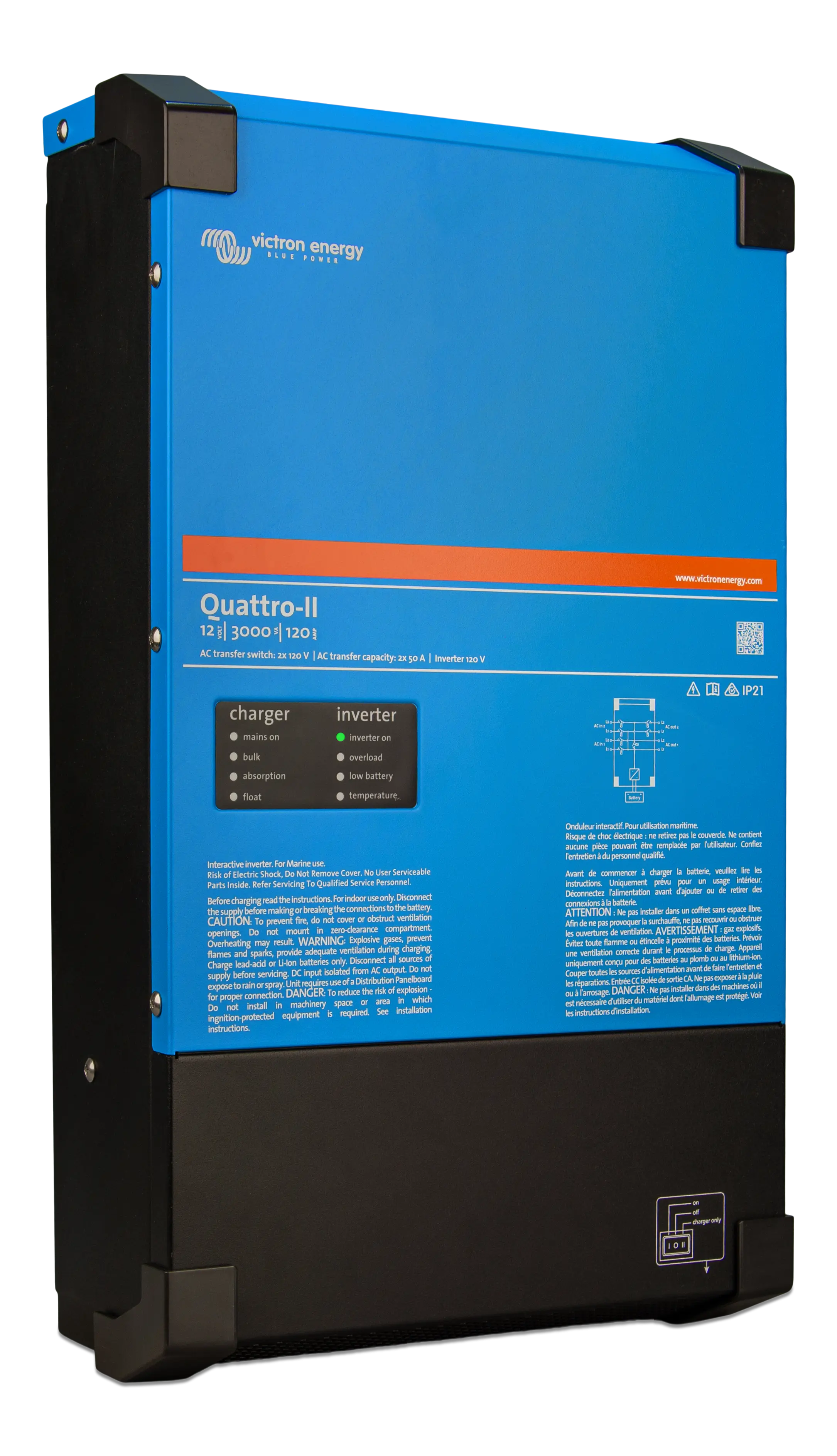

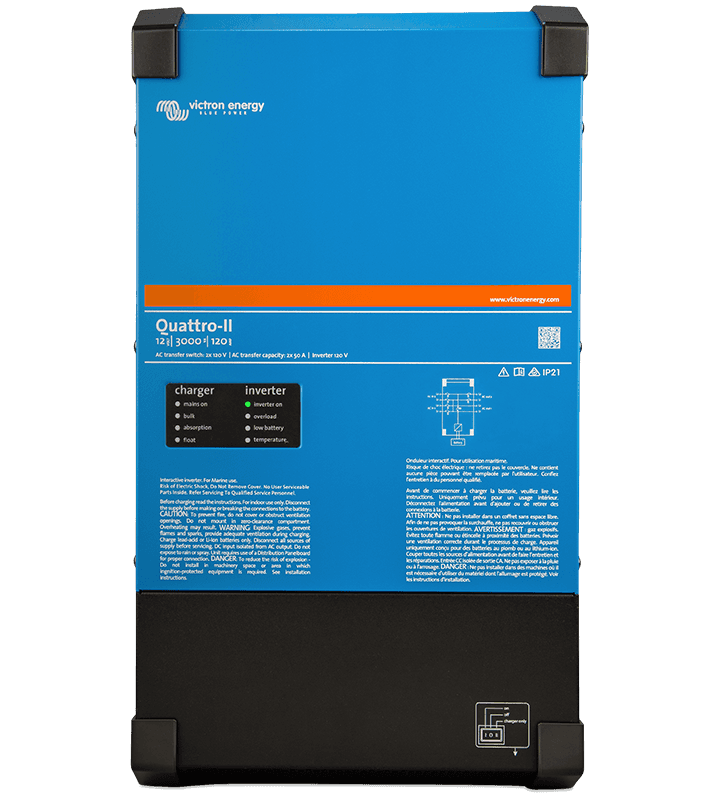

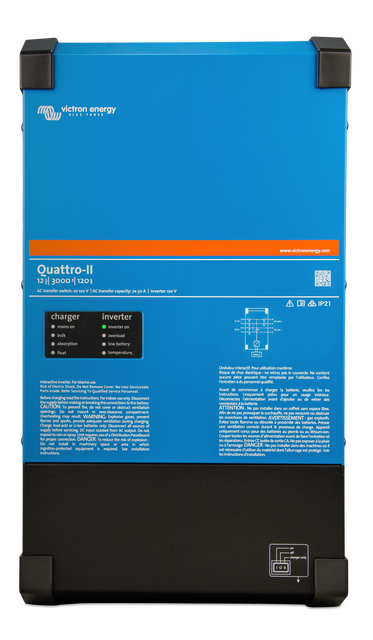

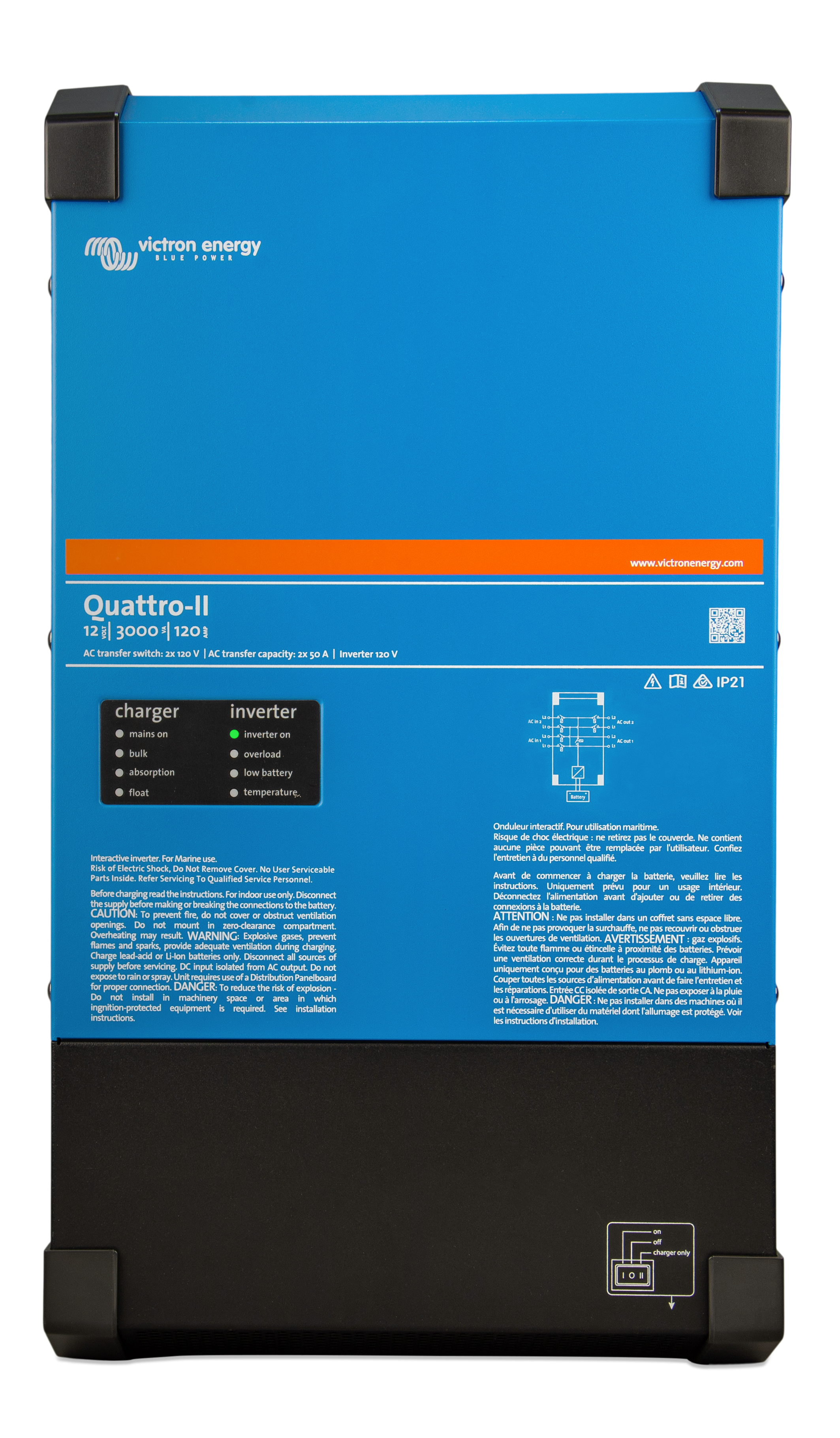

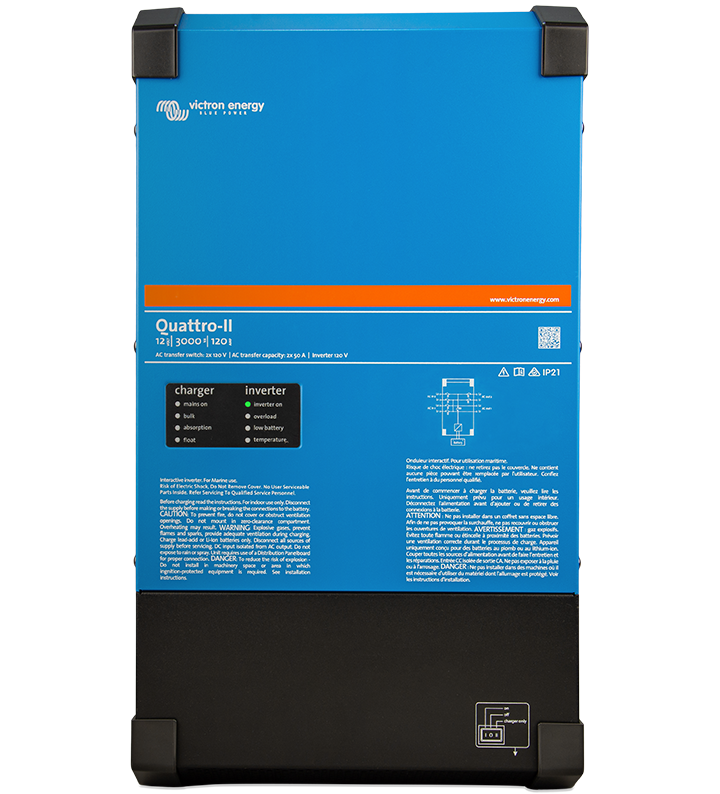

  • Quattro-II 2x 120V (front)  thumbnail
    Quattro-II 2x 120V (front)
    .PNG

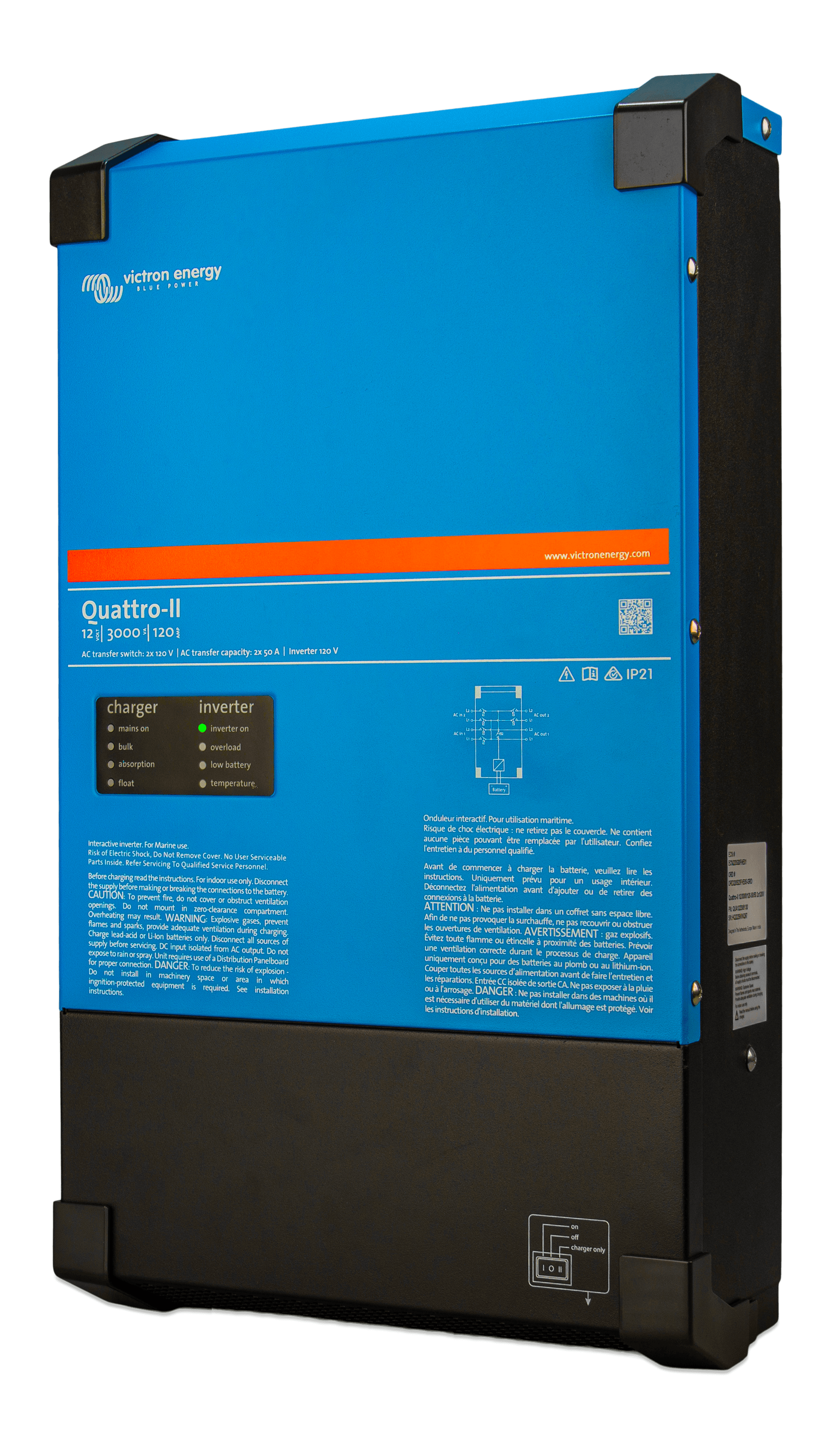

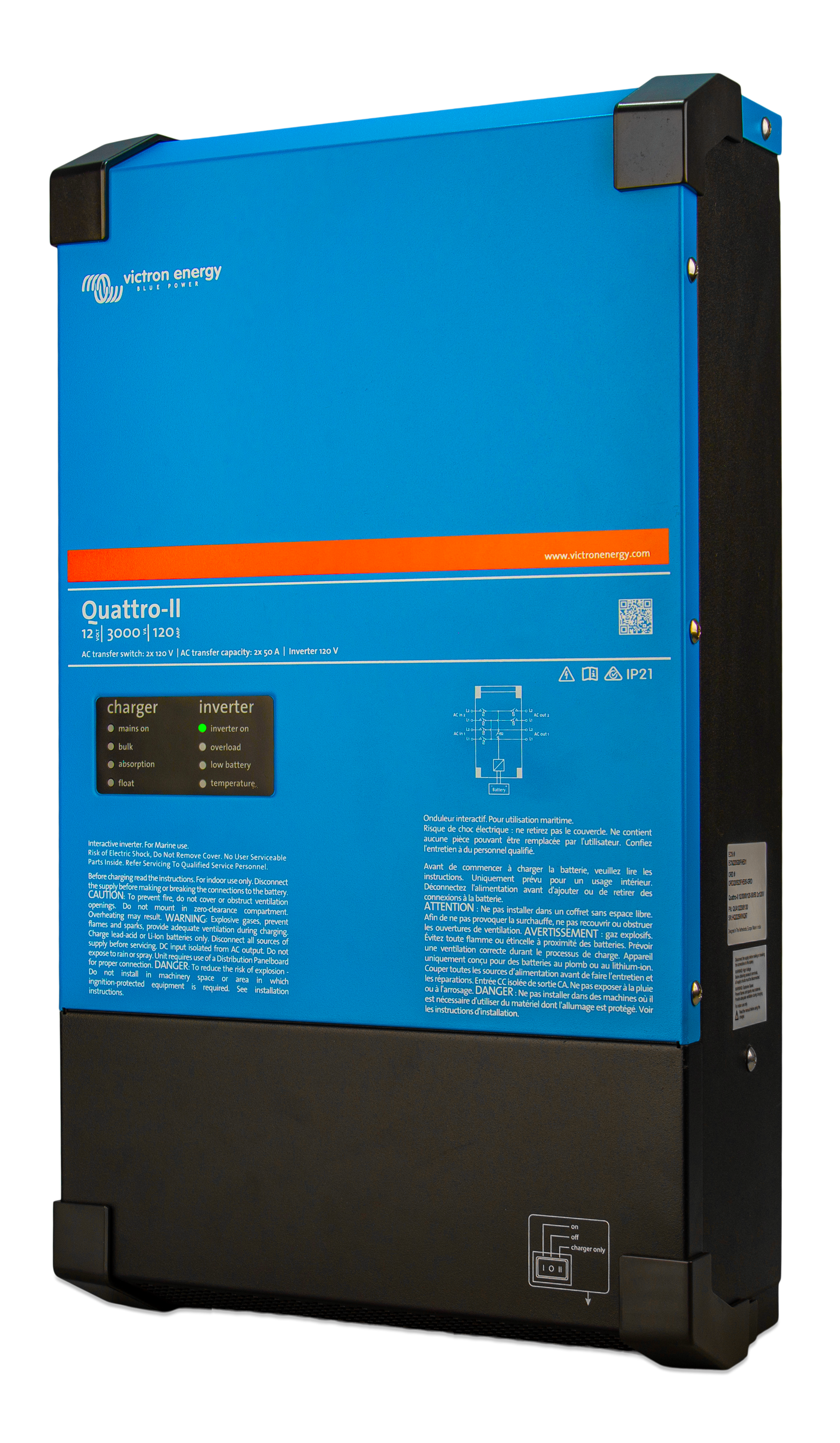

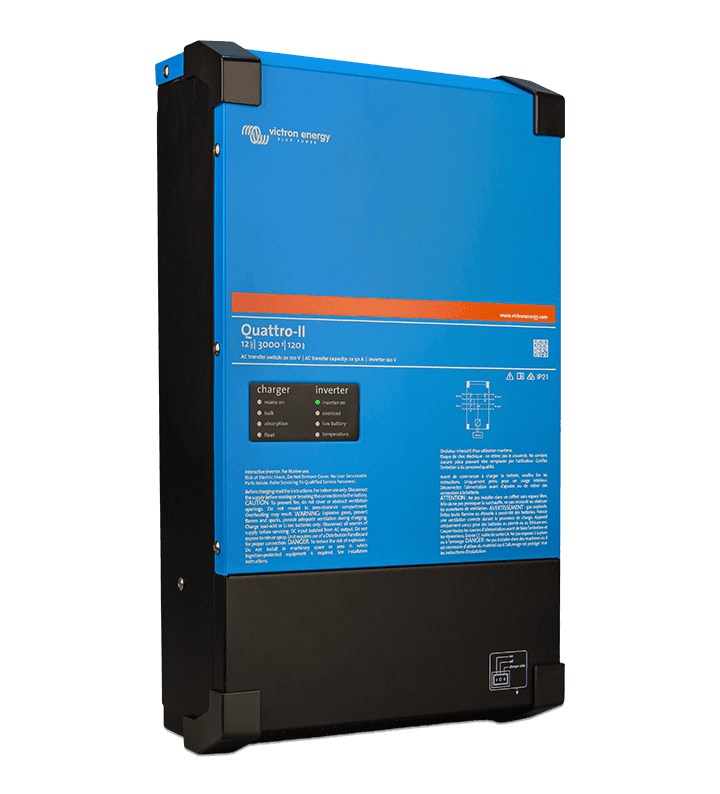

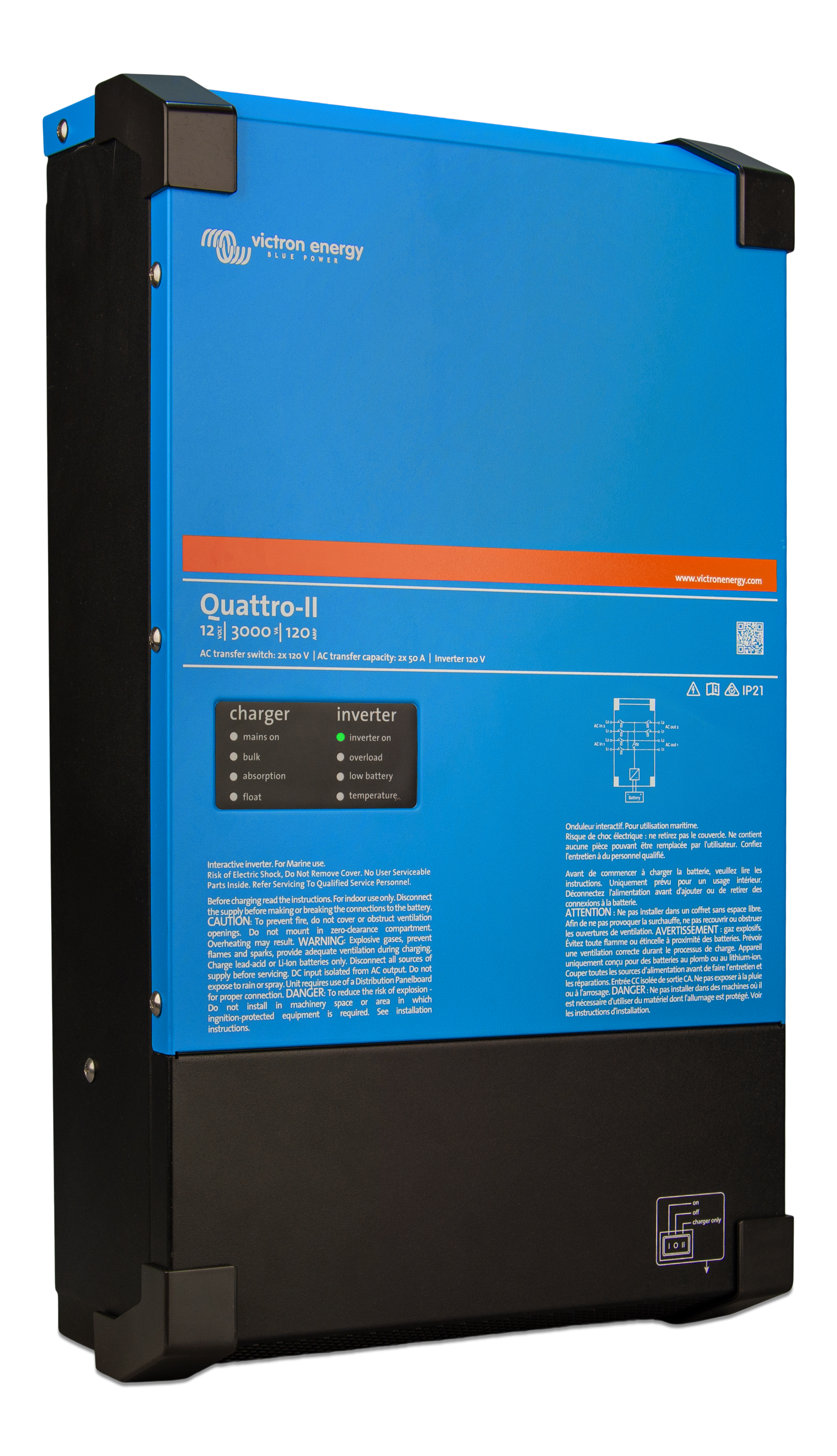

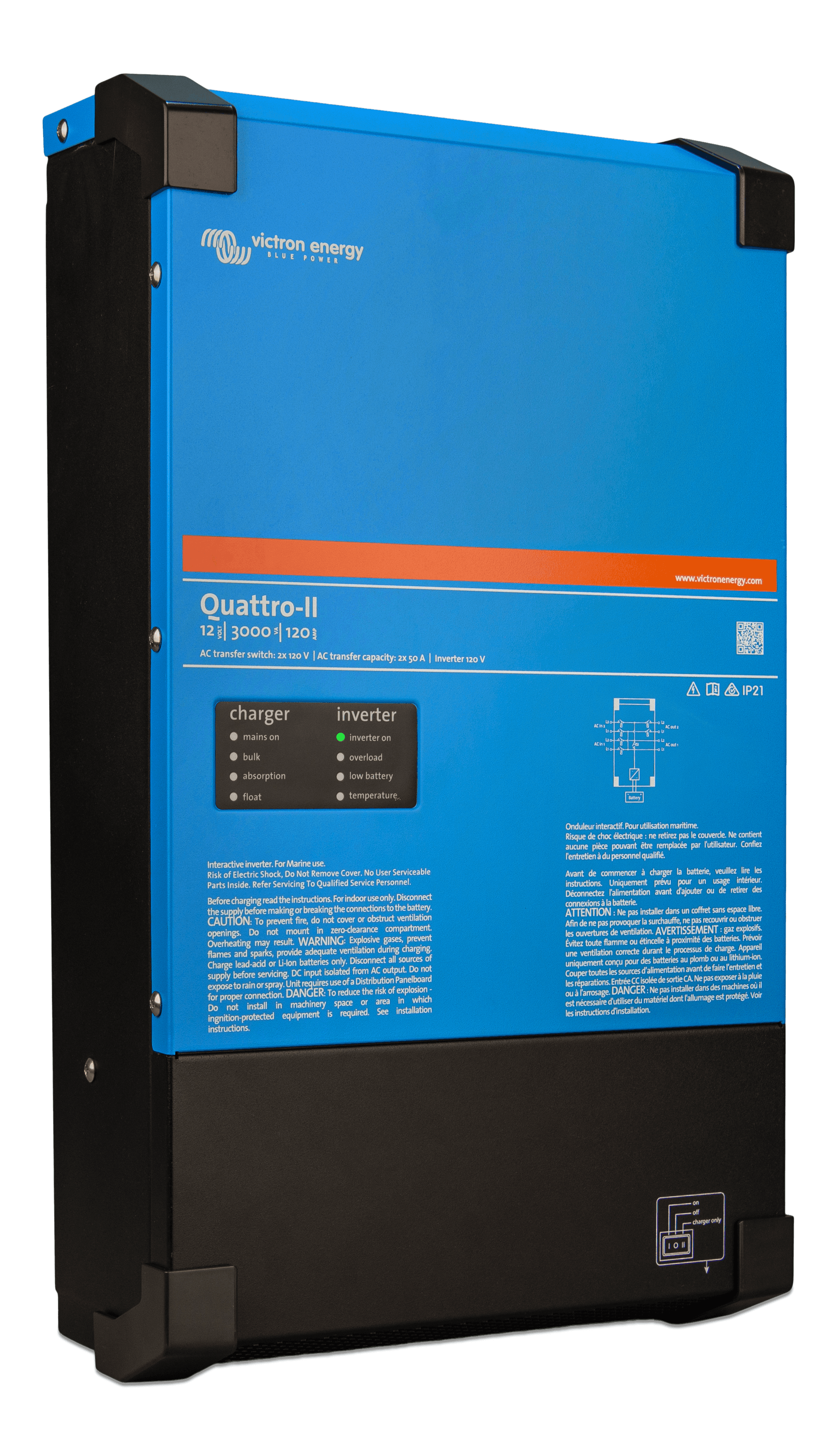

  • Quattro-II 2x 120V (front-angle)  thumbnail
    Quattro-II 2x 120V (front-angle)
    .PNG

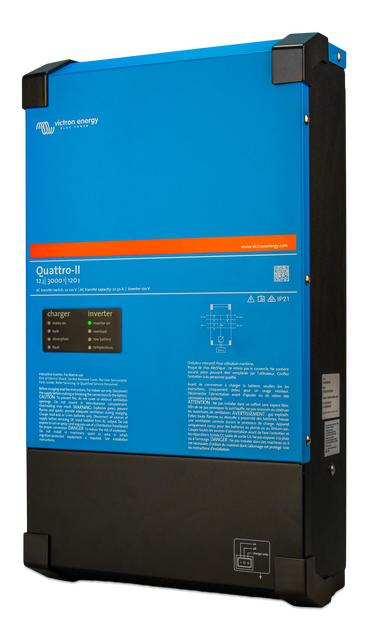

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

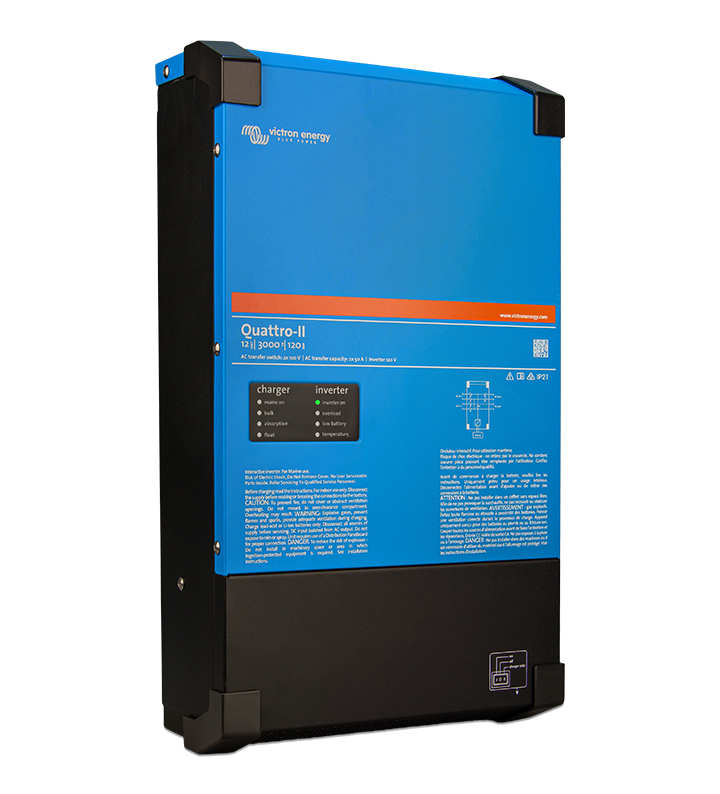

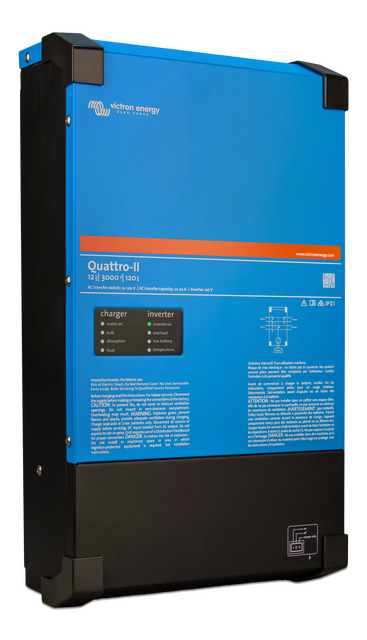

  • Quattro-II 2x 120V (right)  thumbnail
    Quattro-II 2x 120V (right)
    .PNG

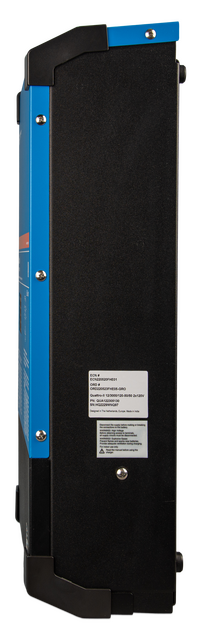

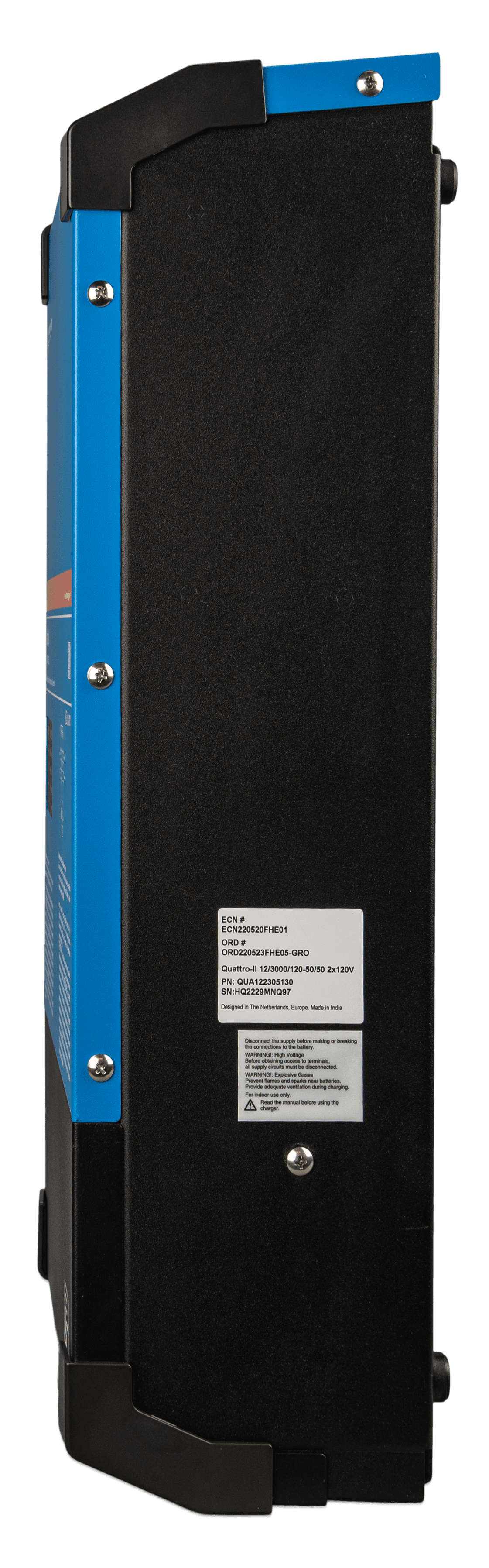

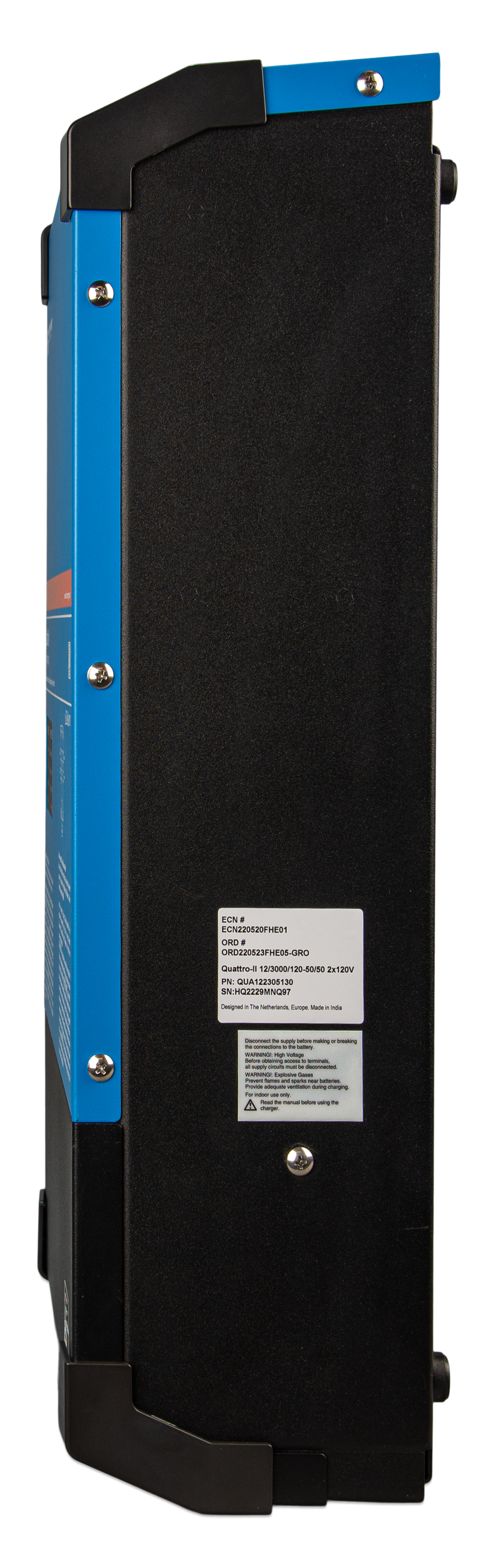

  • Quattro-II 2x 120V (side)  thumbnail
    Quattro-II 2x 120V (side)
    .PNG
Certificates
  • ISO9001 certificate
    .PDF
