Quattro-II

Simile al MultiPlus-II, anche il Quattro-II è un inverter e caricabatterie combinato. In aggiunta, accetta anche due entrate CA e può collegarsi automaticamente alla fonte attiva. Le sue numerose caratteristiche comprendono un inverter ad onda sinusoidale pura, carica adattiva, tecnologia PowerAssist ibrida, oltre a molteplici caratteristiche di integrazione di sistema, come funzionamento trifase o con fase divisa e funzionamento in parallelo.
Quattro-II
Quattro-II
background
Models:

24/5000/120-50 and 48/5000/70-50

Year warranty

World-wide support

Informazioni su questo
prodotto

Simile al MultiPlus-II, anche il Quattro-II è un inverter e caricabatterie combinato. In aggiunta, accetta anche due entrate CA e può collegarsi automaticamente alla fonte attiva. Le sue numerose caratteristiche comprendono un inverter ad onda sinusoidale pura, carica adattiva, tecnologia PowerAssist ibrida, oltre a molteplici caratteristiche di integrazione di sistema, come funzionamento trifase o con fase divisa e funzionamento in parallelo.
Product Block

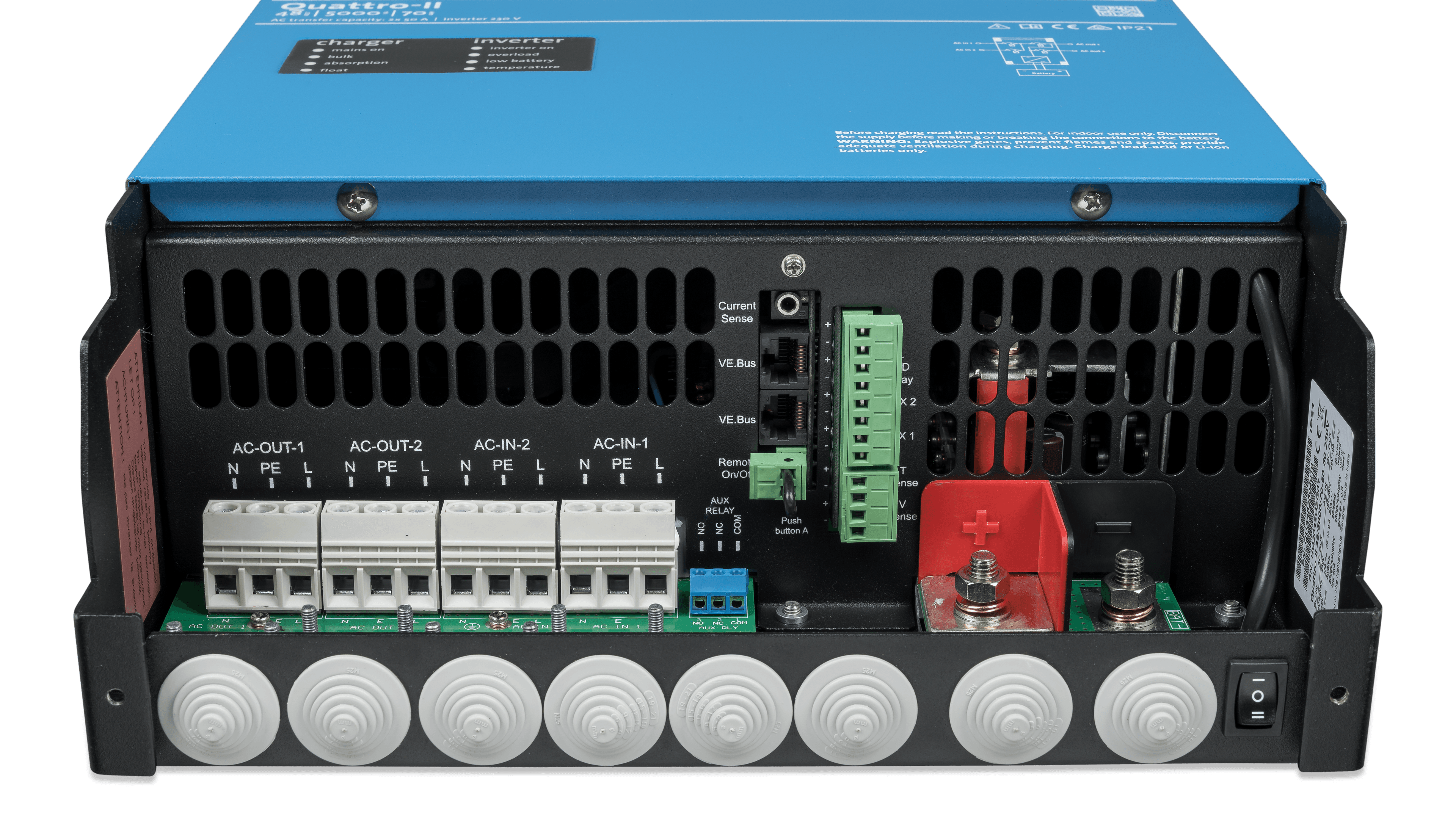

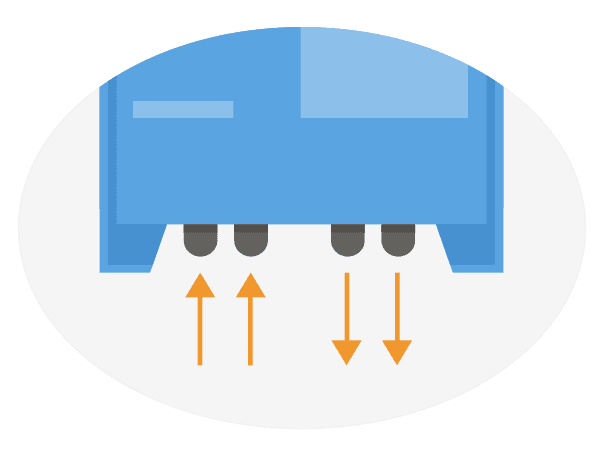

Due entrare CA e due uscite CA

Il Quattro-II si può collegare a due fonti CA indipendenti, ad esempio alimentazione lato banchina più generatore, o due generatori. Il Quattro-II si collegherà automaticamente alla fonte attiva. L'uscita principale dispone di sistema no-break. Il Quattro-II alimenta i carichi collegati in caso di guasto alla rete di distribuzione, o quando l'alimentazione da generatore/banchina è scollegata. Ciò avviene in modo così rapido (meno di 20 millisecondi) che i computer e le altre apparecchiature elettroniche continuano a funzionare senza interruzioni. La seconda uscita è attiva solo quando è disponibile CA in uno degli ingressi del Quattro-II. A tale uscita è possibile collegare carichi che non scarichino la batteria, come ad esempio l'aria condizionata o un boiler per l'acqua.
Product Block

Funzione PowerAssist esclusiva

Il Quattro-II impedirà il sovraccarico di fonti CA limitate, come un collegamento al generatore o all’alimentazione lato banchina. Per prima cosa, la carica della batteria si riduce automaticamente quando altrimenti provocherebbe un sovraccarico. Il livello successivo potenzia l'uscita del generatore o dell'alimentazione lato banchina con energia derivante dalla batteria.
Product Block

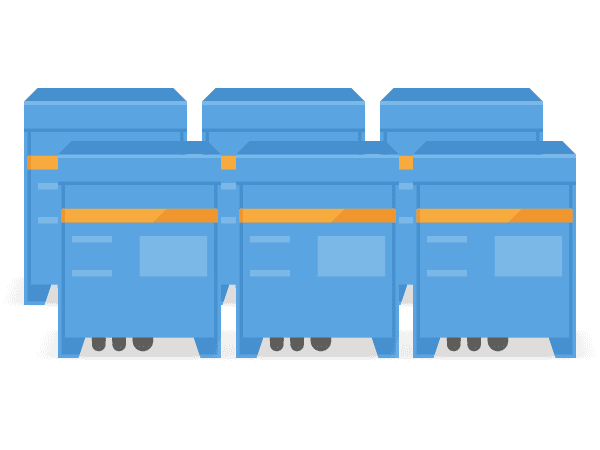

Potenza virtualmente illimitata grazie al funzionamento in parallelo

È possibile far funzionare in parallelo fino a 6 Quattro-II, per ottenere una maggiore erogazione di potenza. Sono anche possibili configurazioni trifase o con fase divisa.

Downloads
and support

Datasheets
  • Quattro-II
    .PDF
Manuals
  • Quattro-II 230V (HTML5)
    .HTML
  • Quattro-II 230V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Enclosure Dimensions
  • Quattro-II 24V 5kVA 230V
    .PDF
  • Quattro-II 24V 5kVA 230V (3D)
    .PDF
  • Quattro-II 24V 5kVA 230V (stp)
  • Quattro-II 48V 5kVA 230V
    .PDF
  • Quattro-II 48V 5kVA 230V (3D)
    .PDF
  • Quattro-II 48V 5kVA 230V (stp)
High Quality Photos

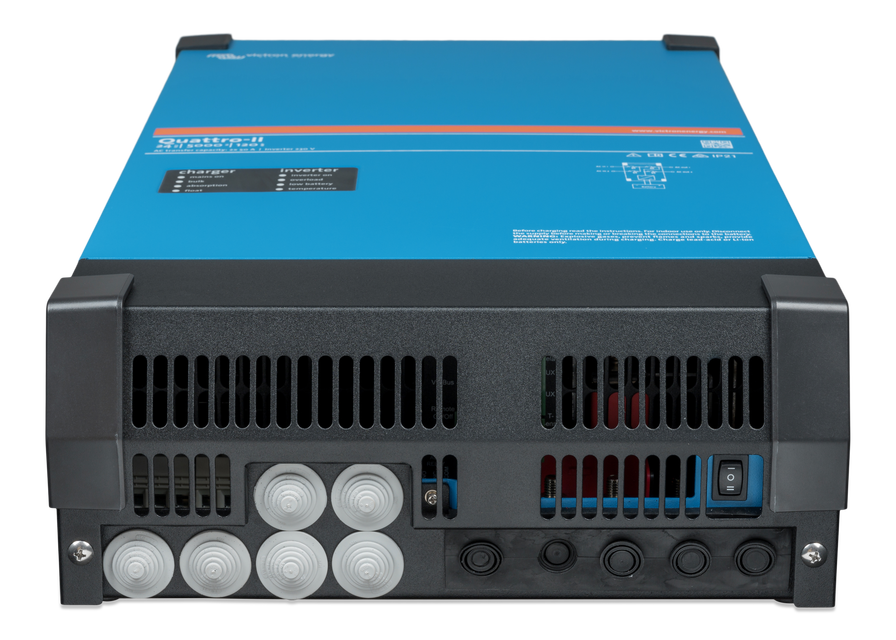

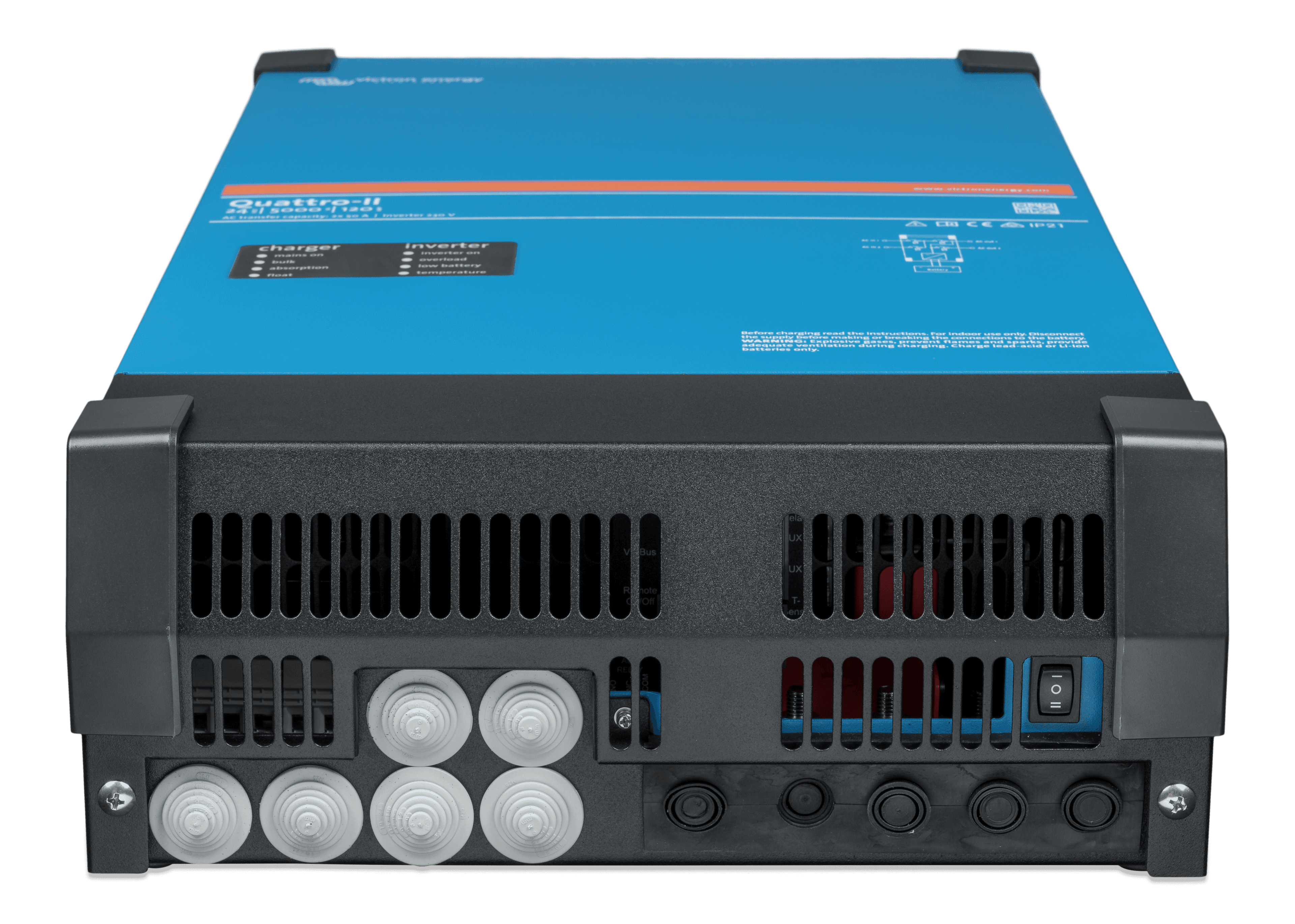

  • Quattro-II 24/5000/120-50/50 230V (bottom)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (bottom)
    .PNG

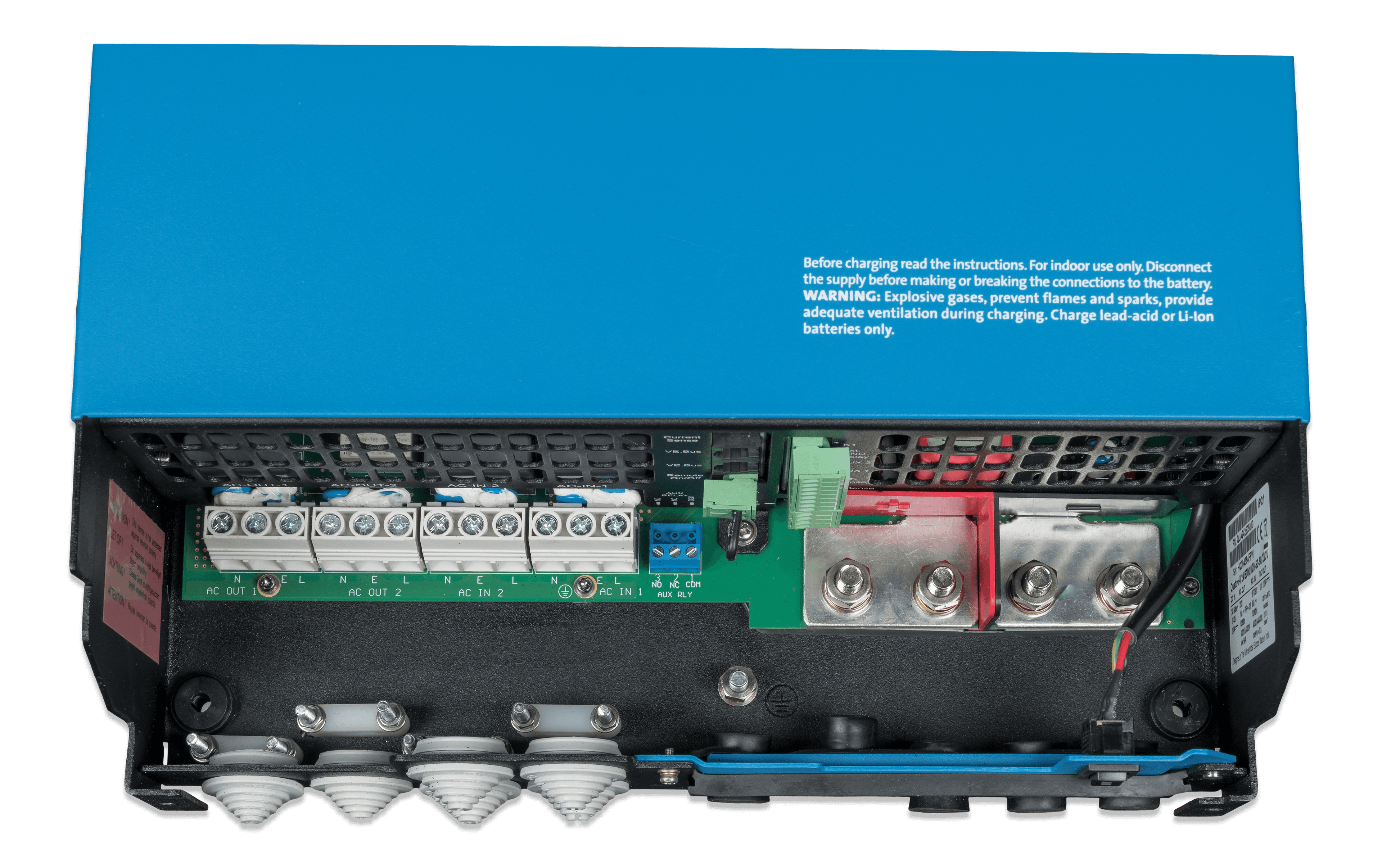

  • Quattro-II 24/5000/120-50/50 230V (close up)  thumbnail

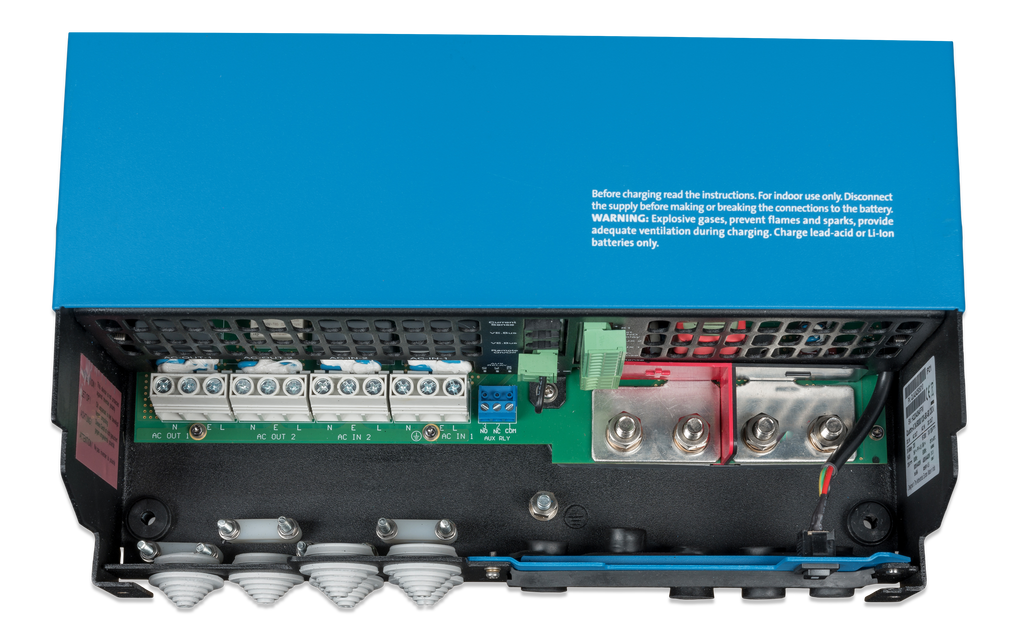

    Quattro-II 24/5000/120-50/50 230V (close up)
    .PNG

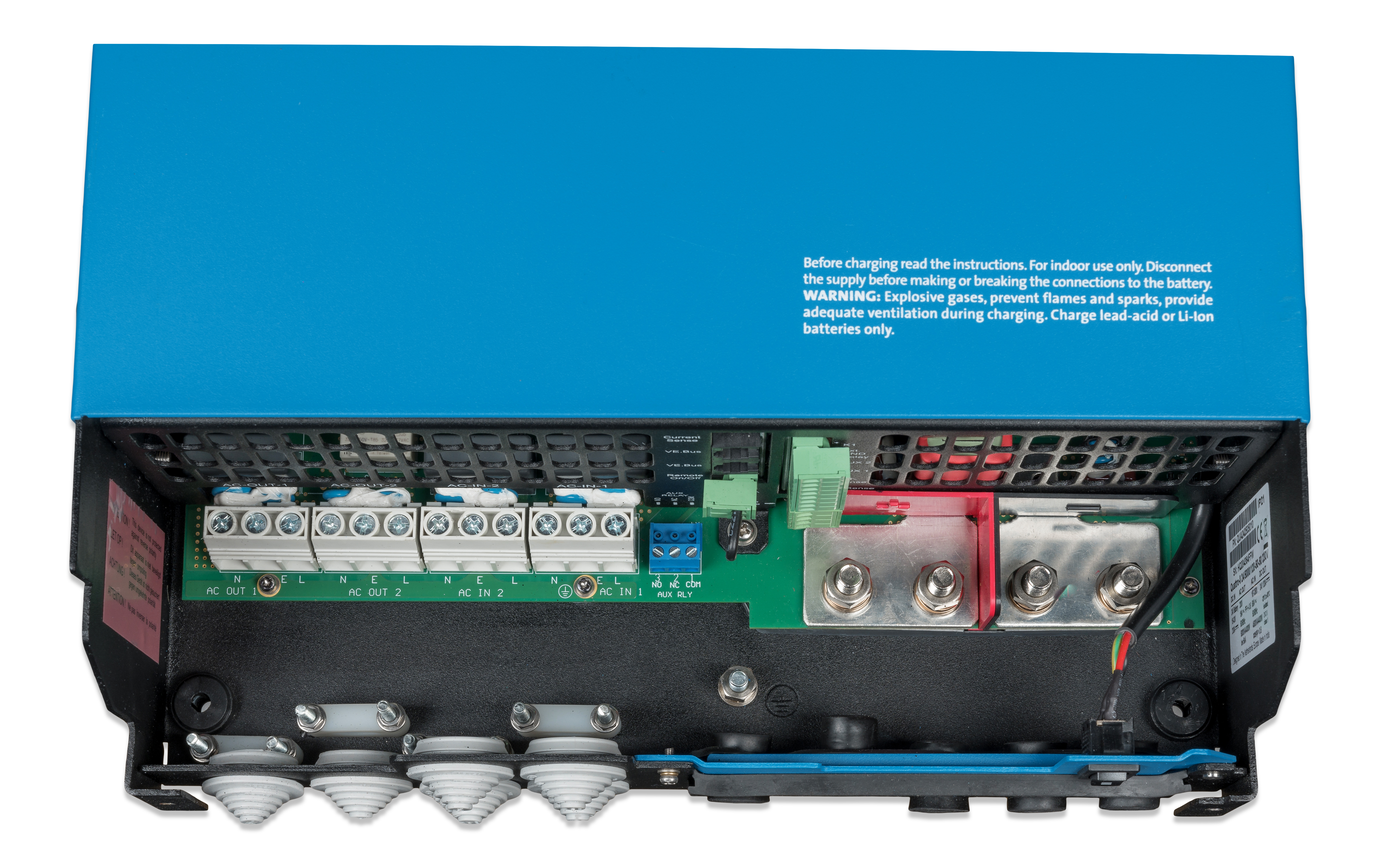

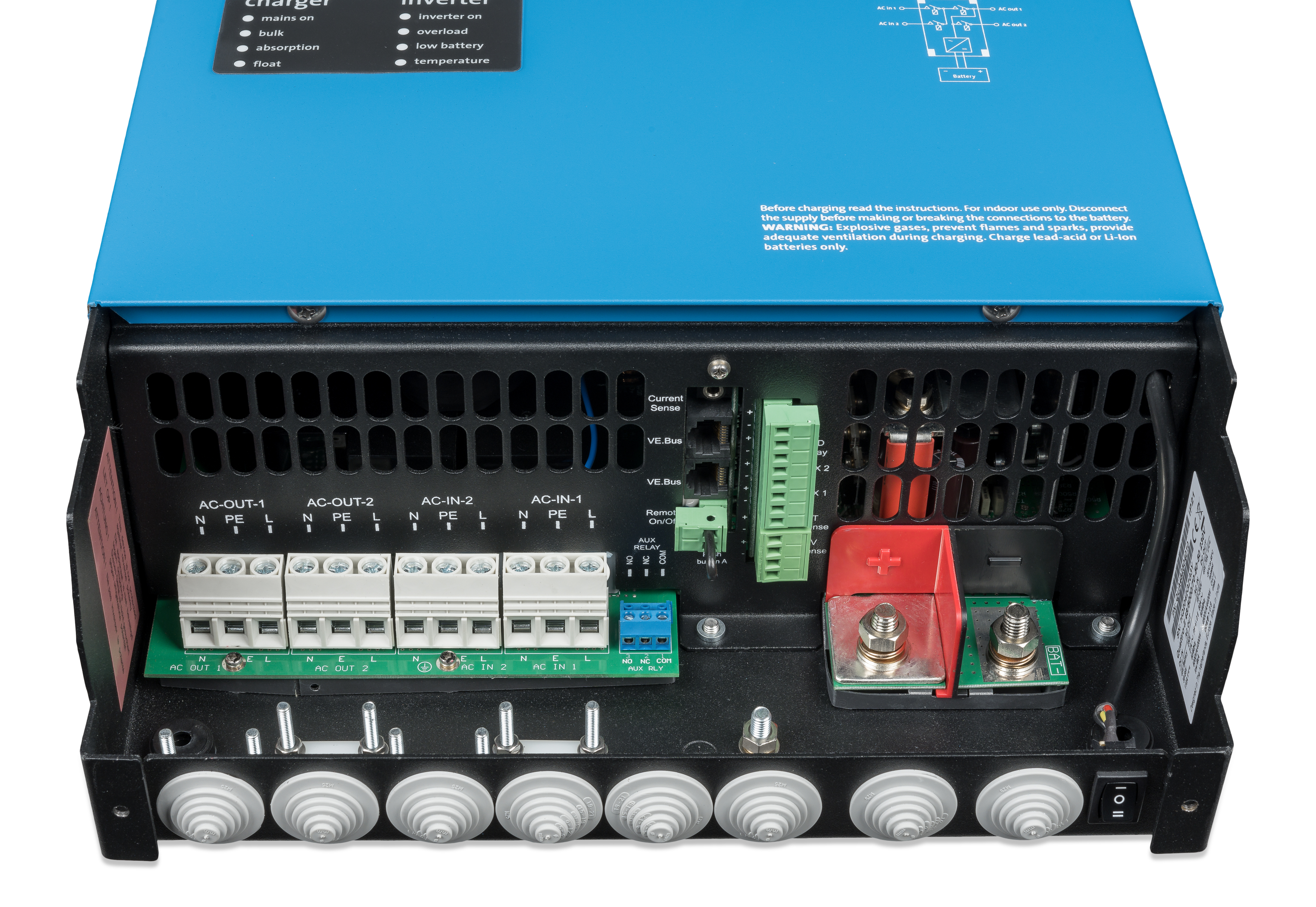

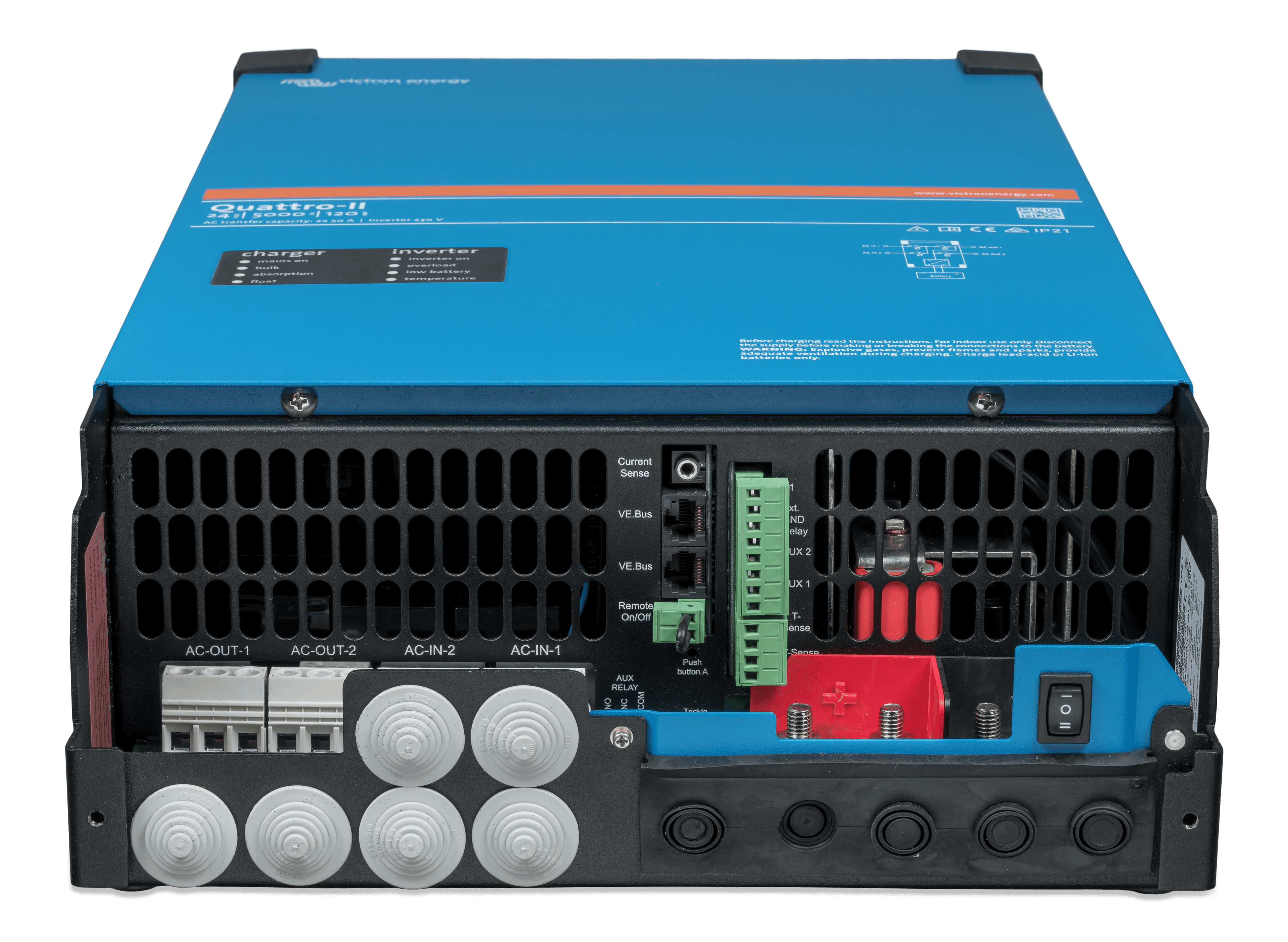

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail

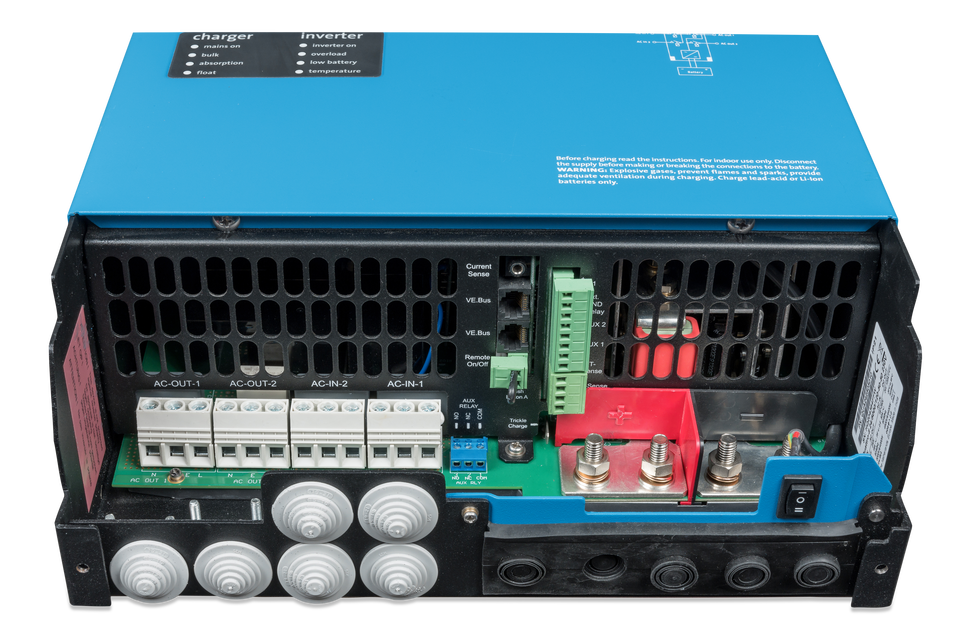

    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

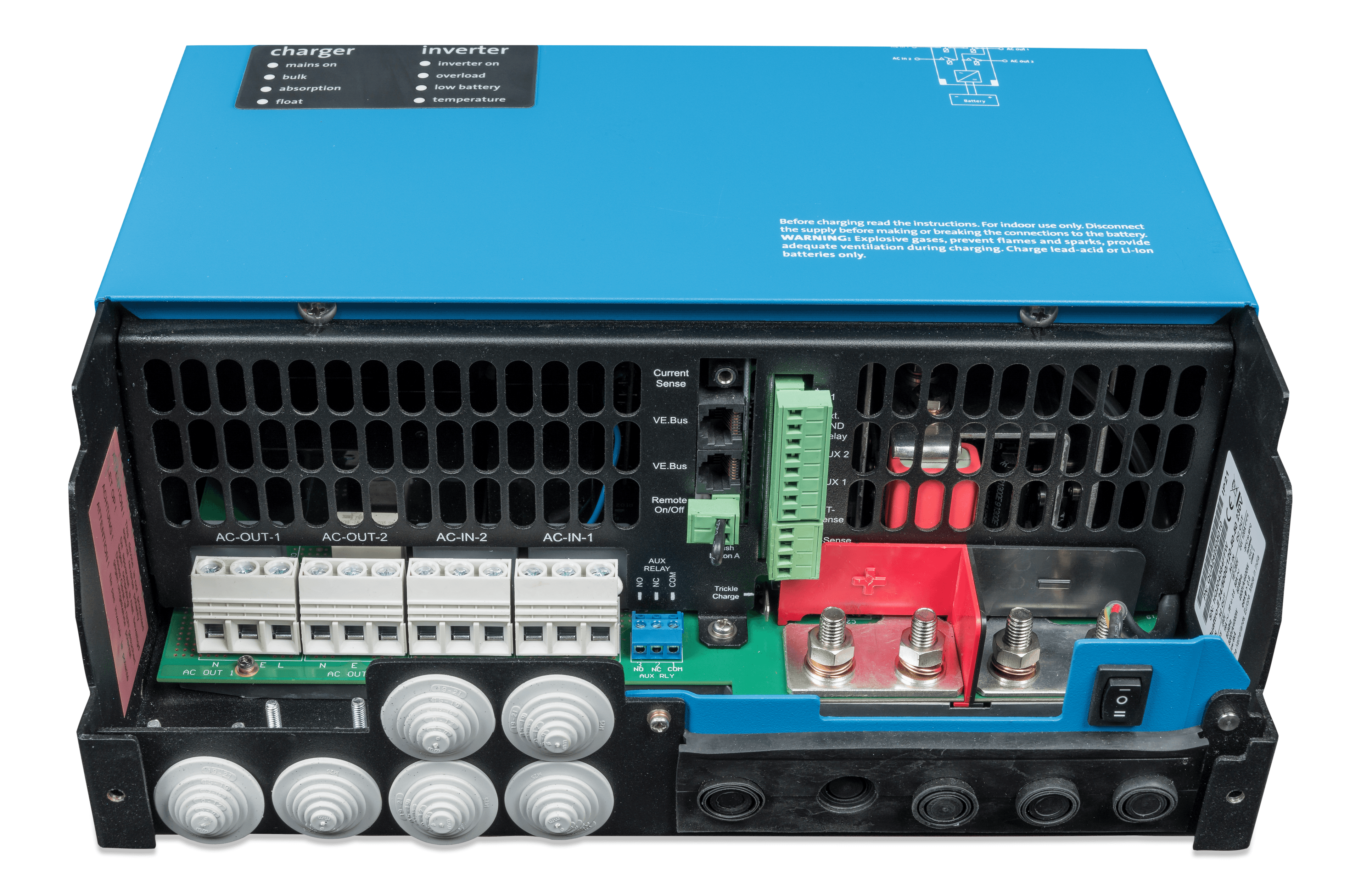

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail

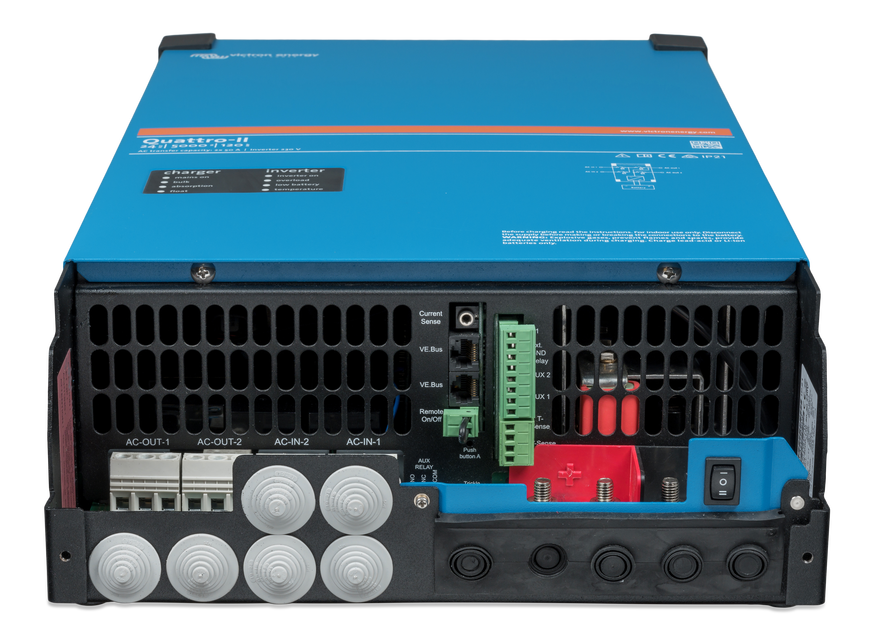

    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

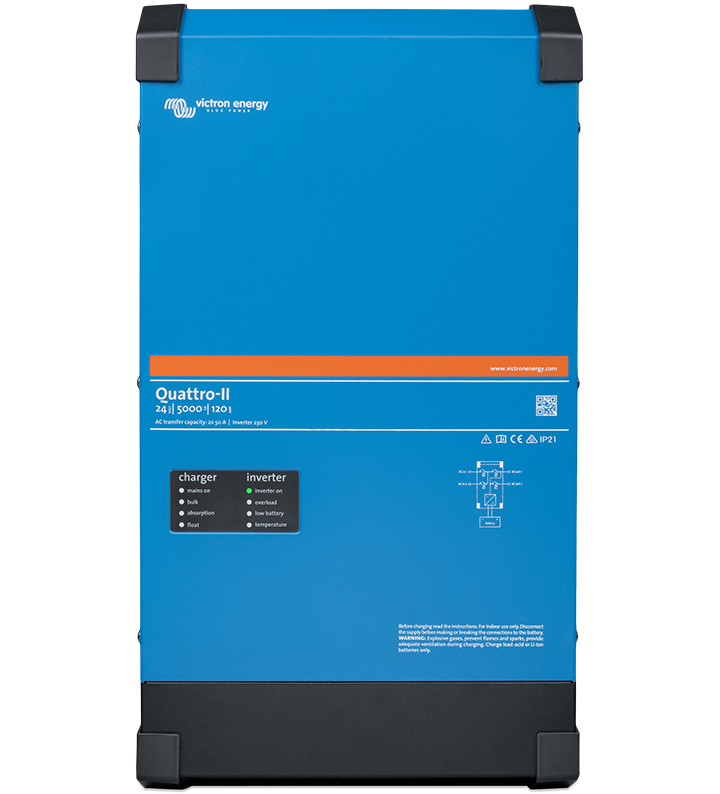

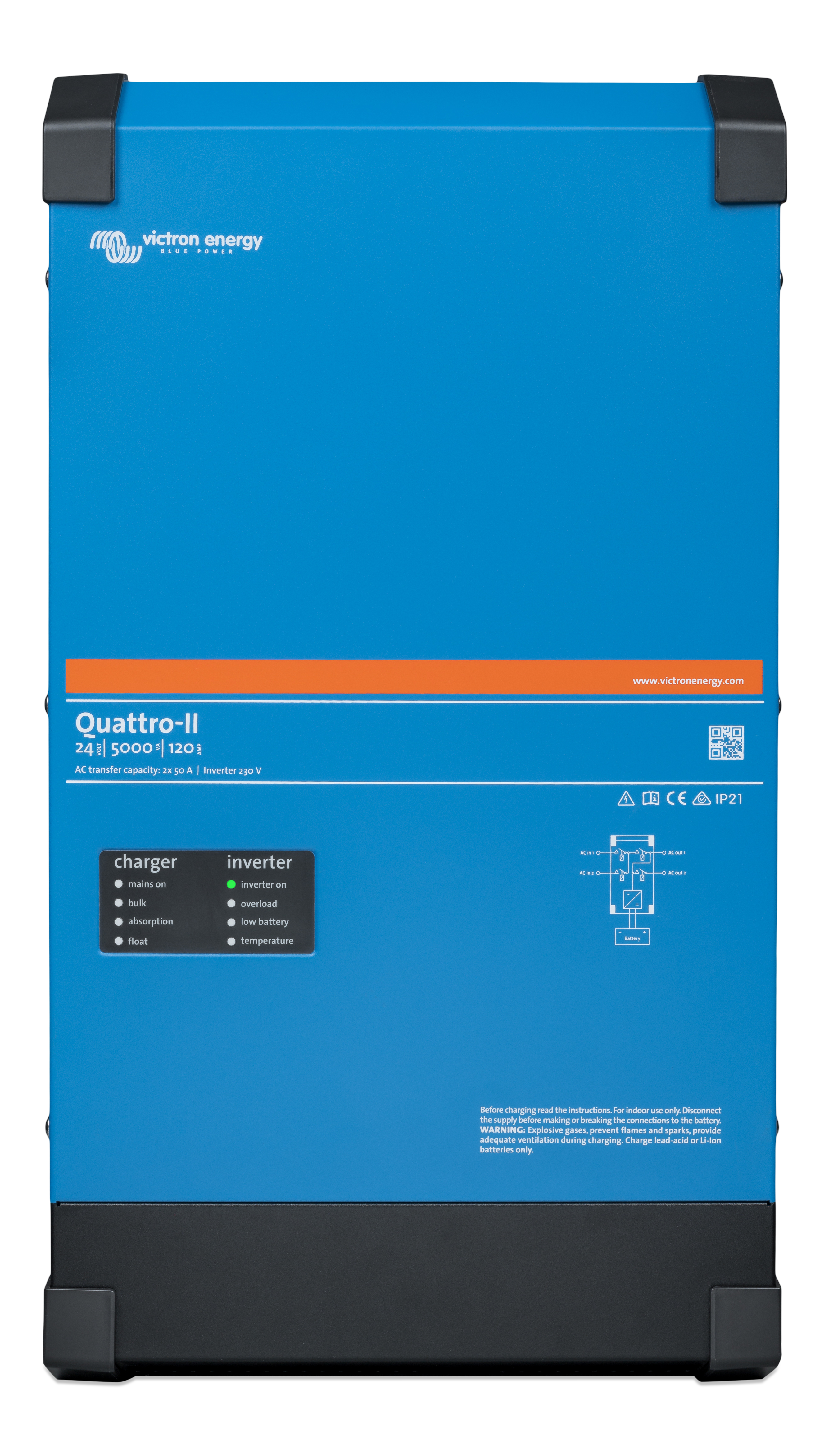

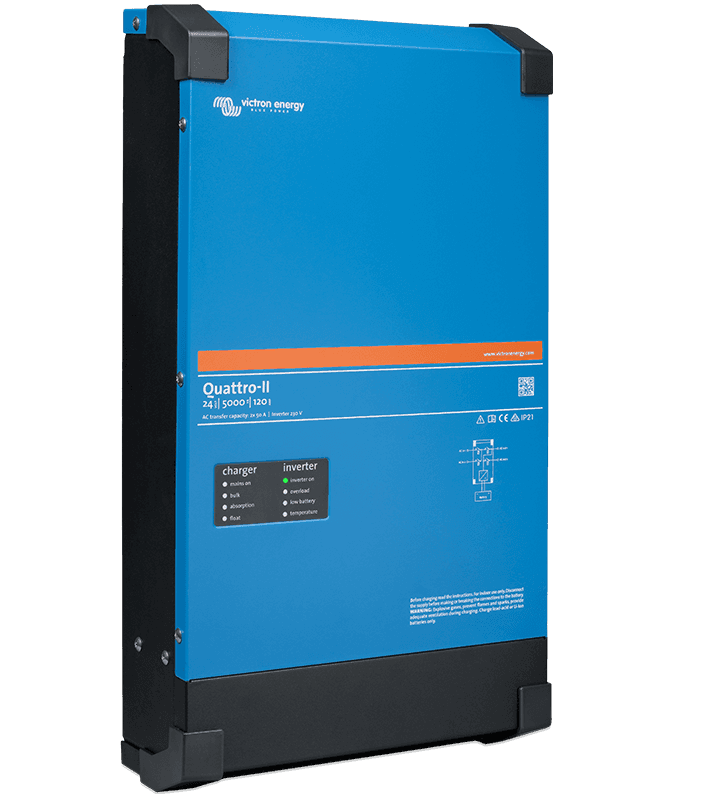

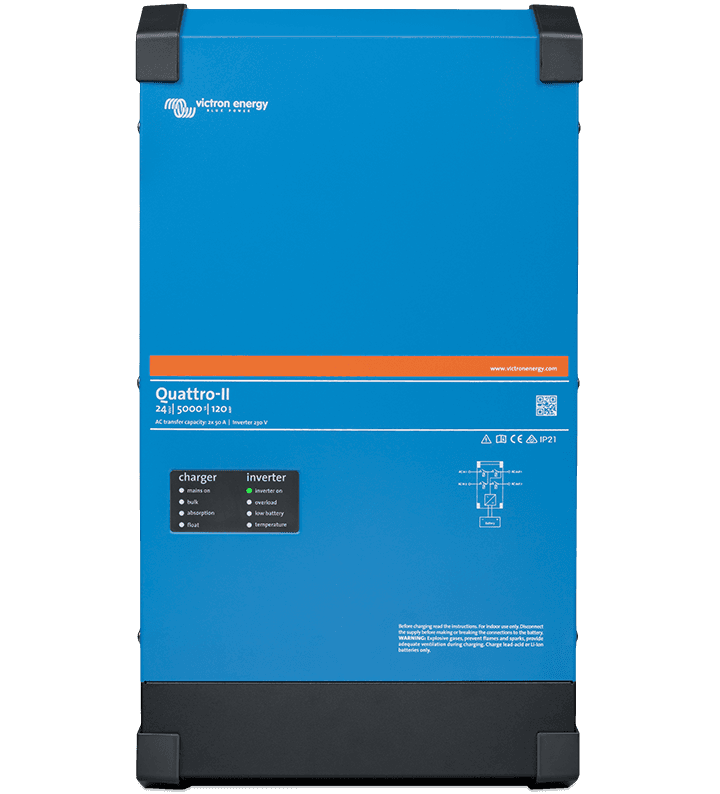

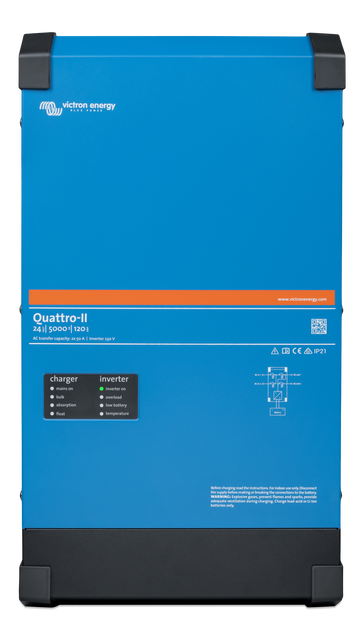

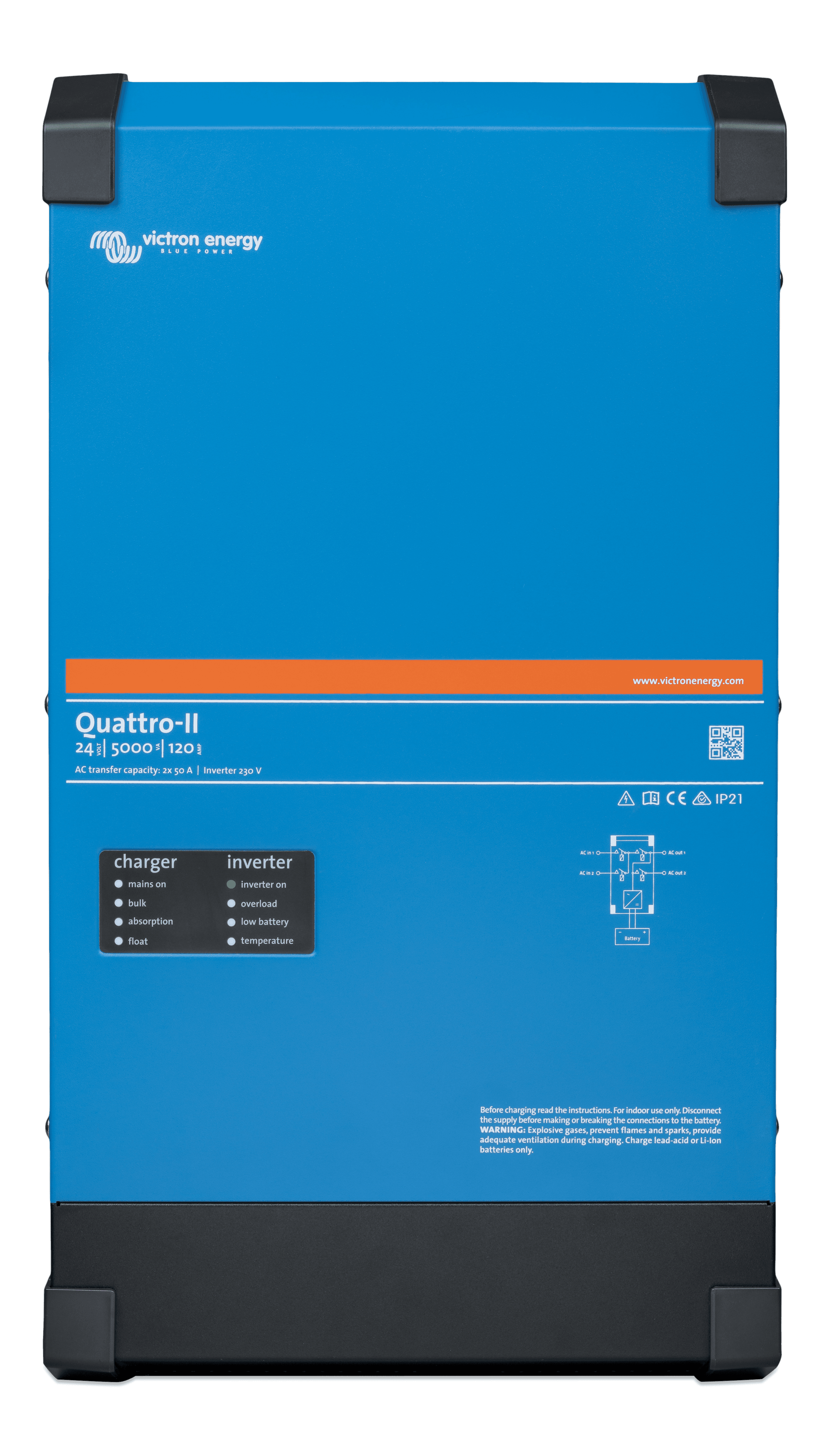

  • Quattro-II 24/5000/120-50/50 230V (front)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (front)
    .PNG

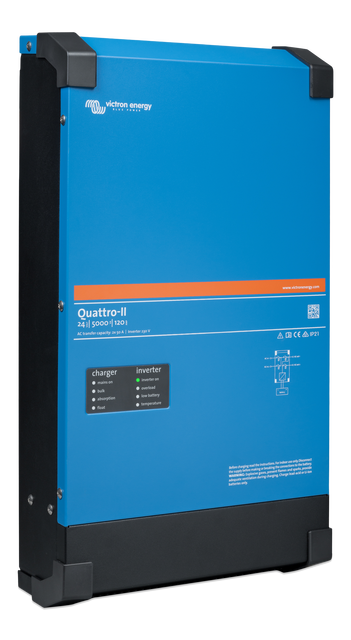

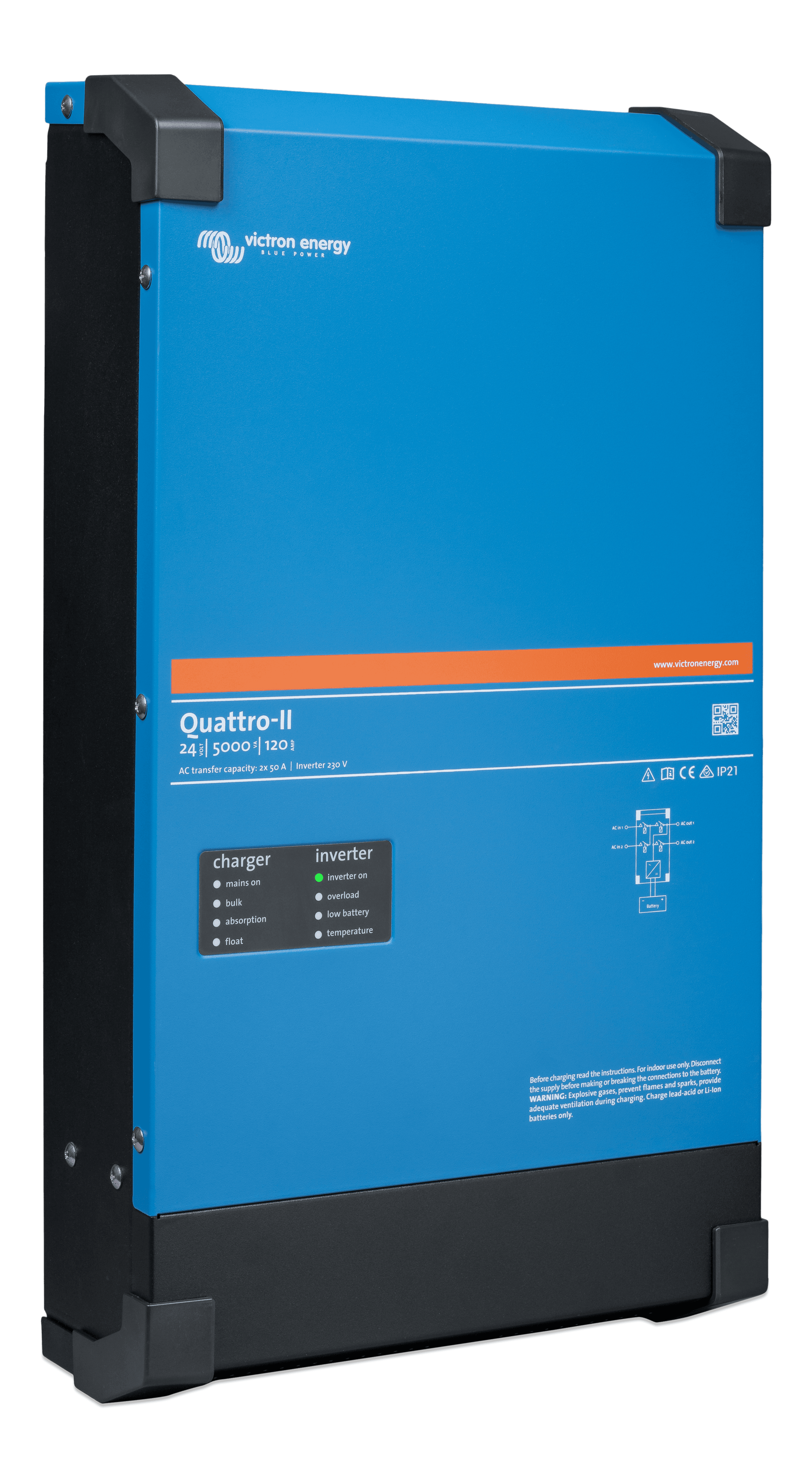

  • Quattro-II 24/5000/120-50/50 230V (right)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (right)
    .PNG

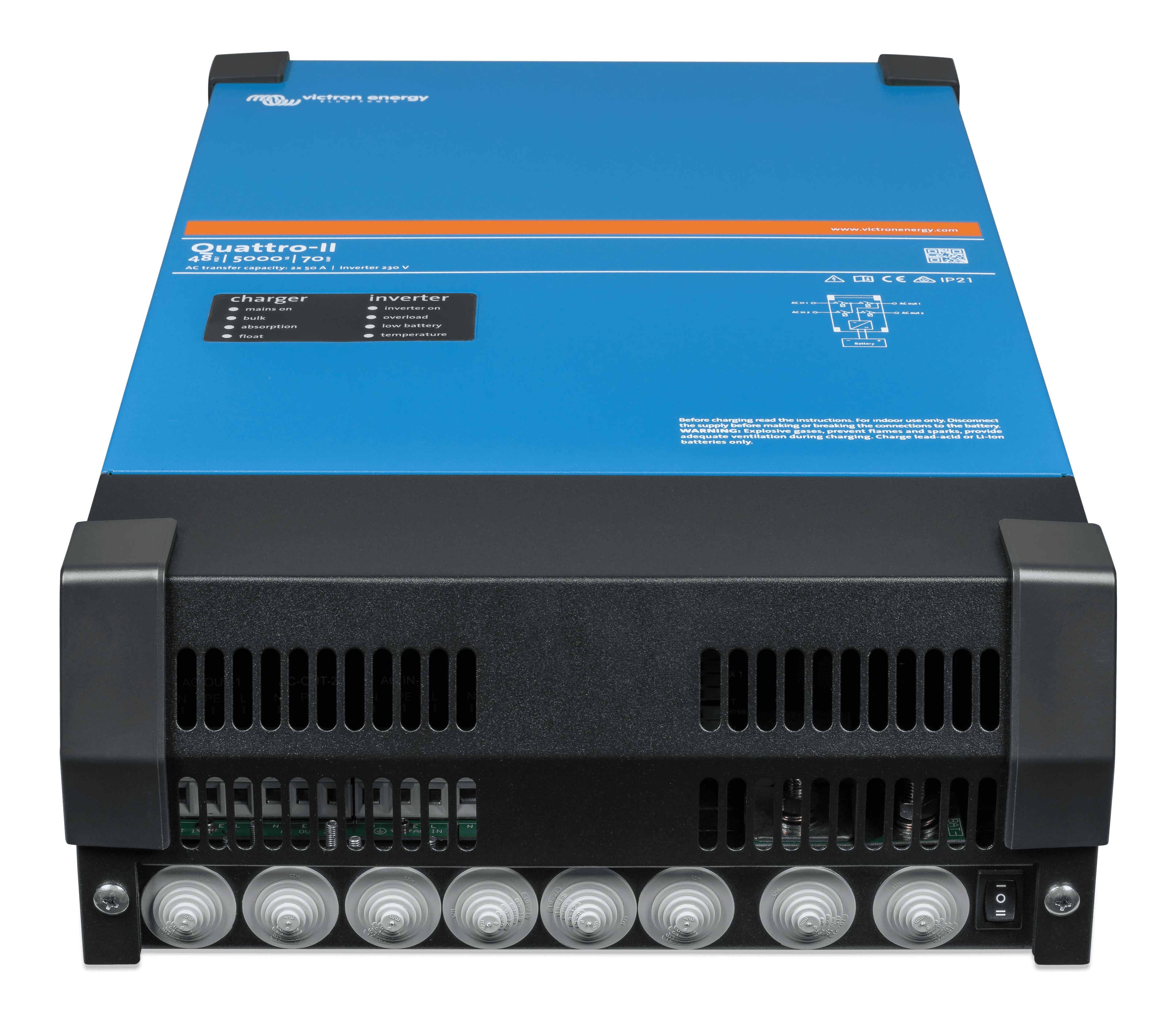

  • Quattro-II 48/5000/70-50/50 (connector closed)  thumbnail

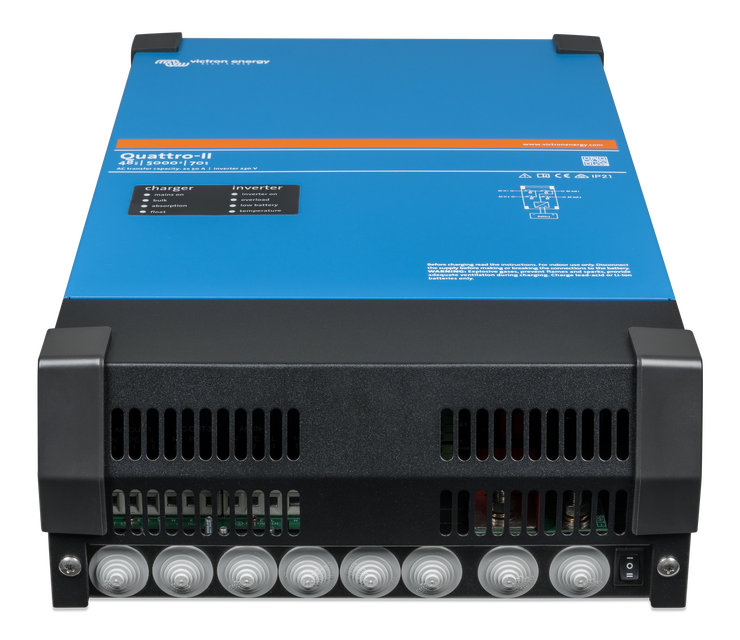

    Quattro-II 48/5000/70-50/50 (connector closed)
    .PNG

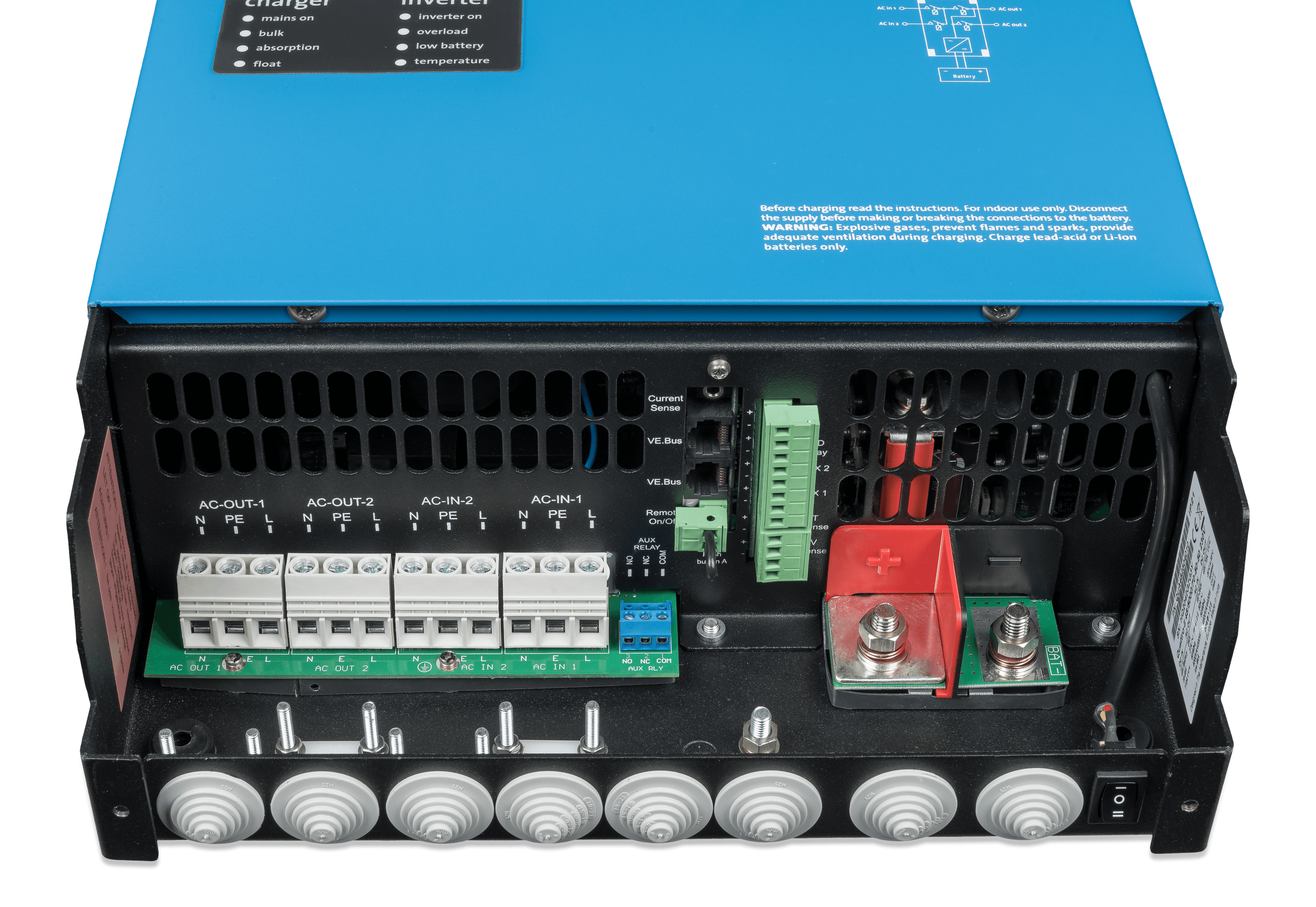

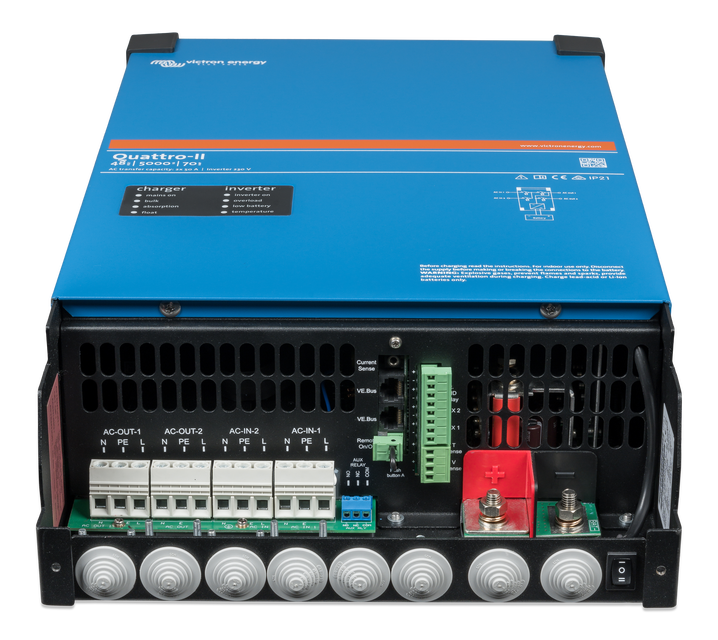

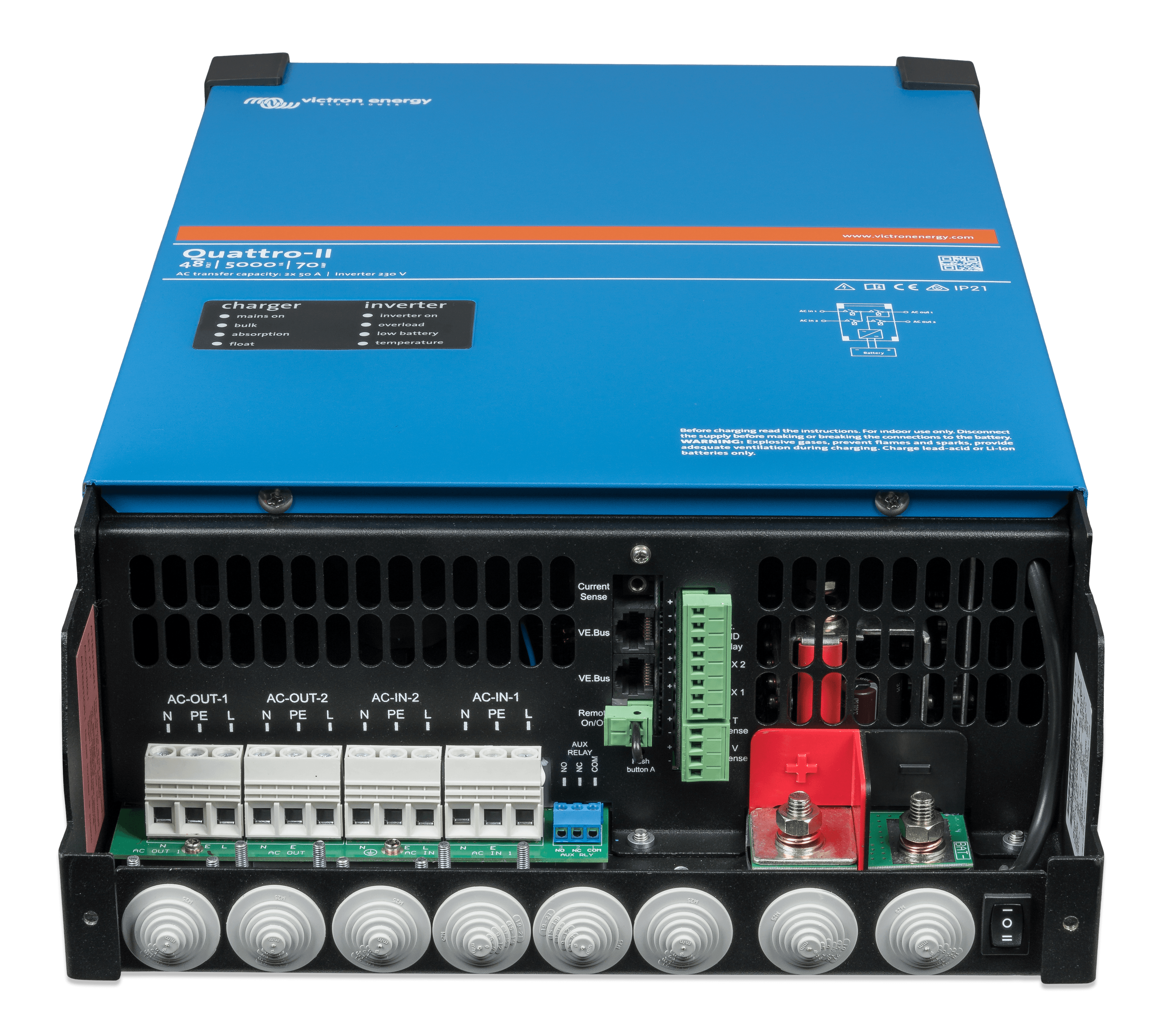

  • Quattro-II 48/5000/70-50/50 (connector open bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector open bottom)
    .PNG

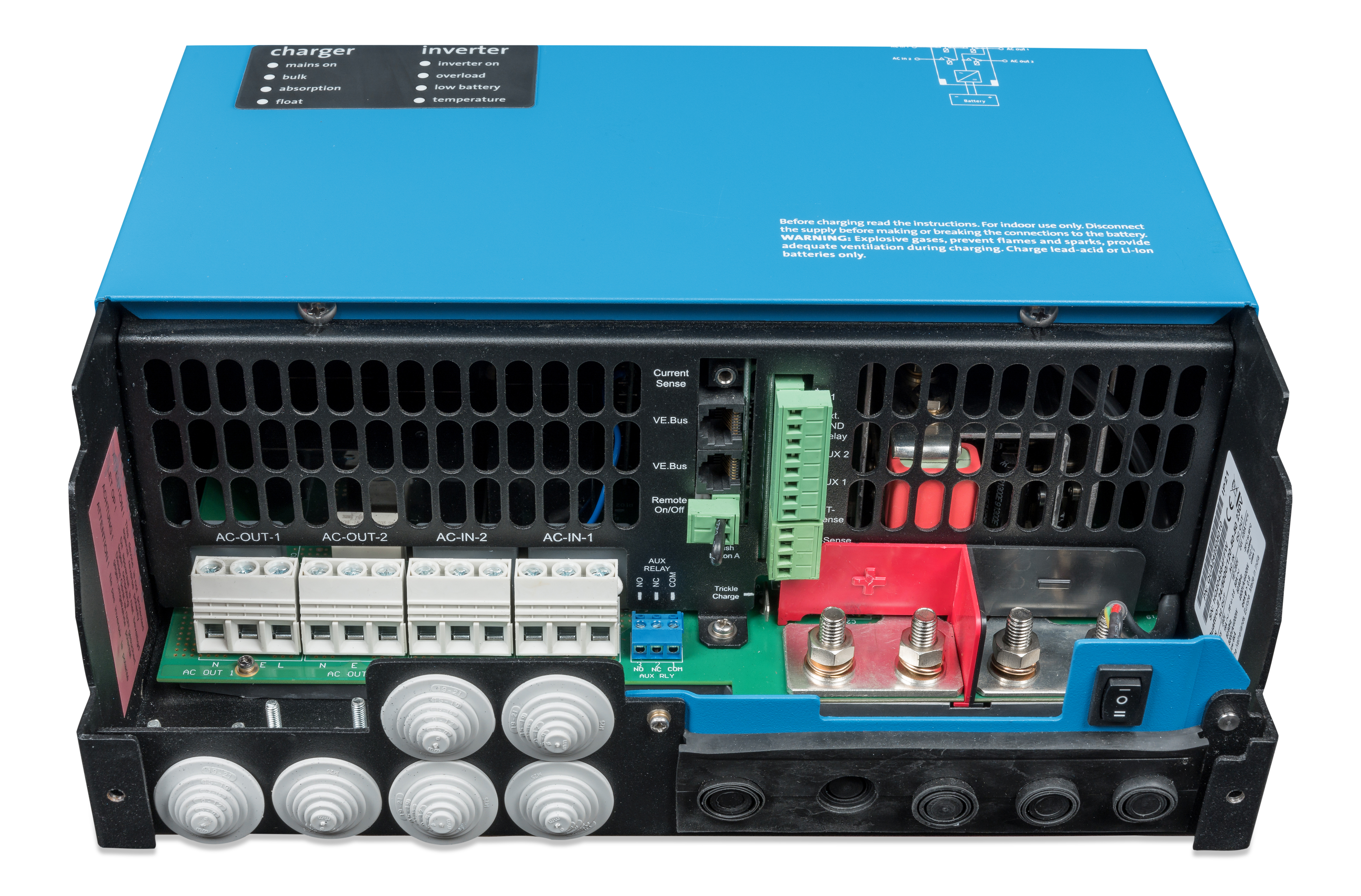

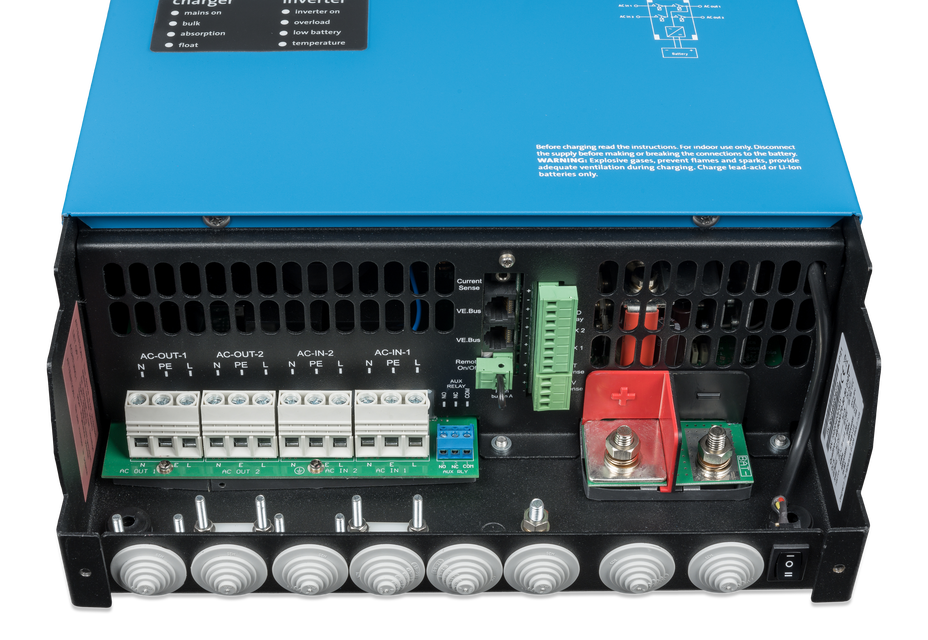

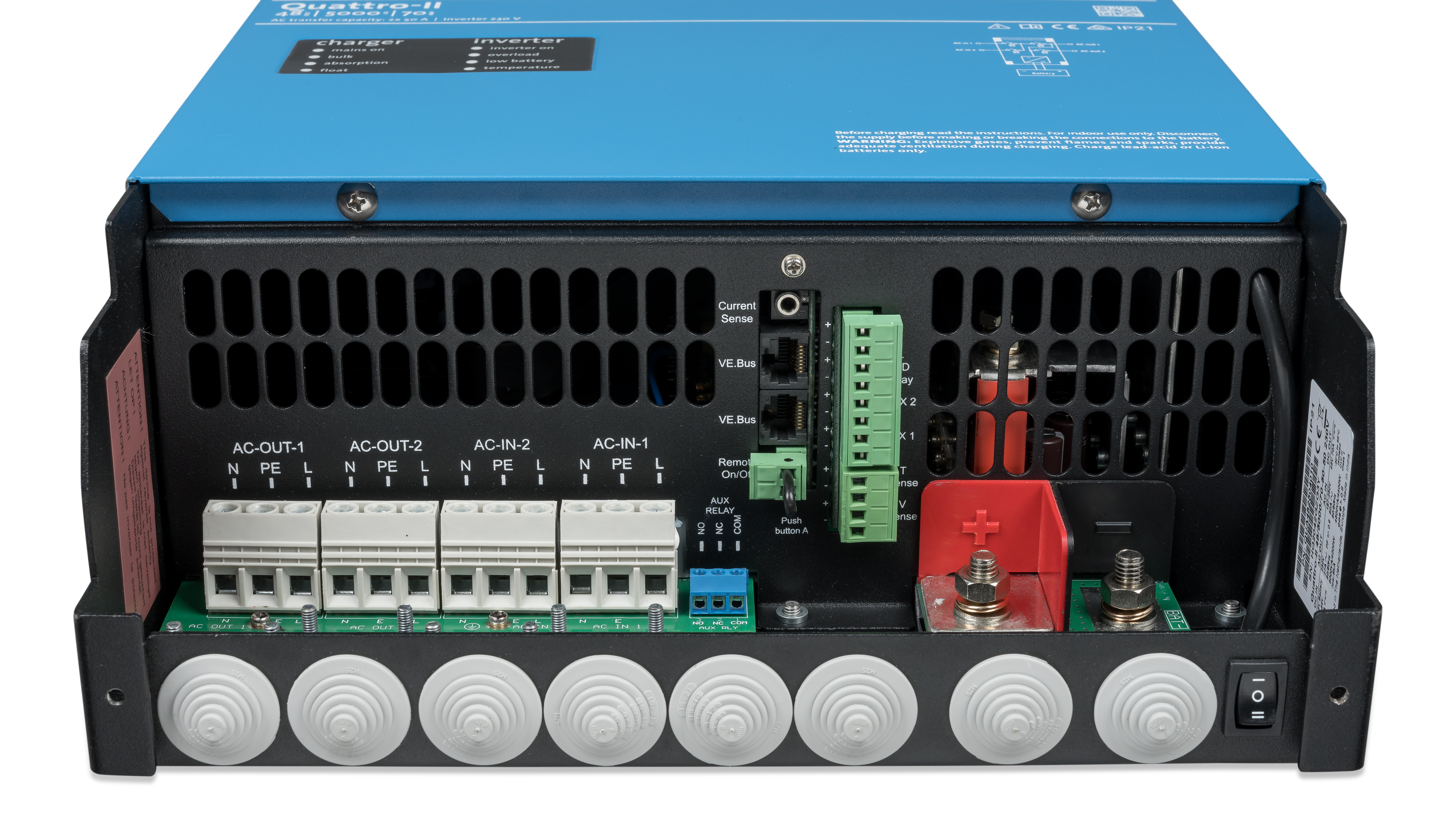

  • Quattro-II 48/5000/70-50/50 (connector)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector)
    .PNG

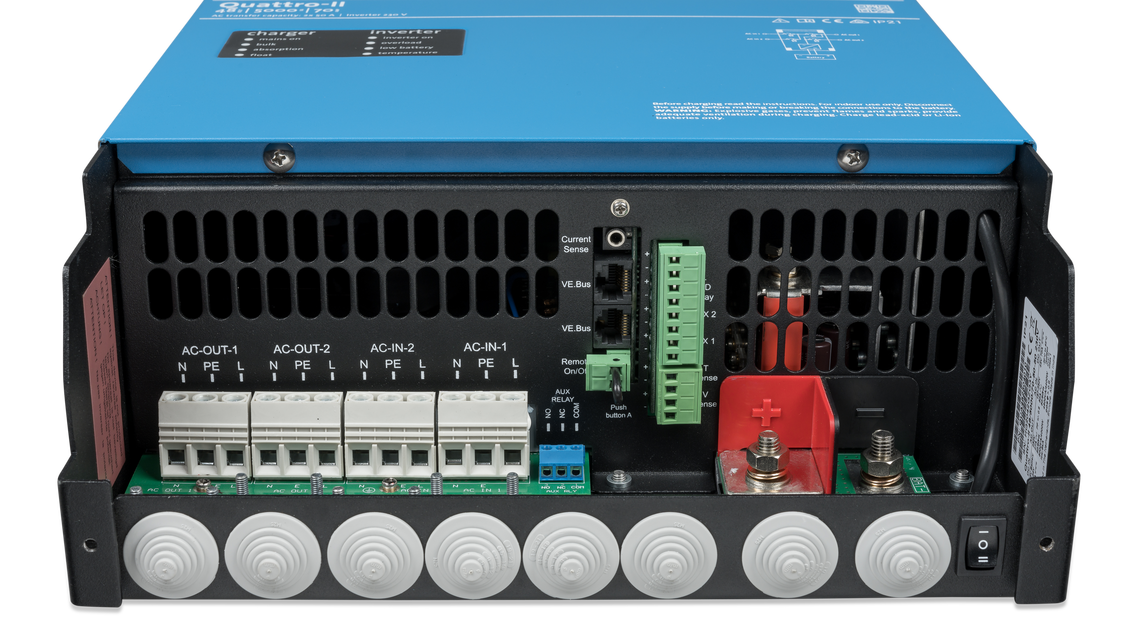

  • Quattro-II 48/5000/70-50/50 (connector bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector bottom)
    .PNG

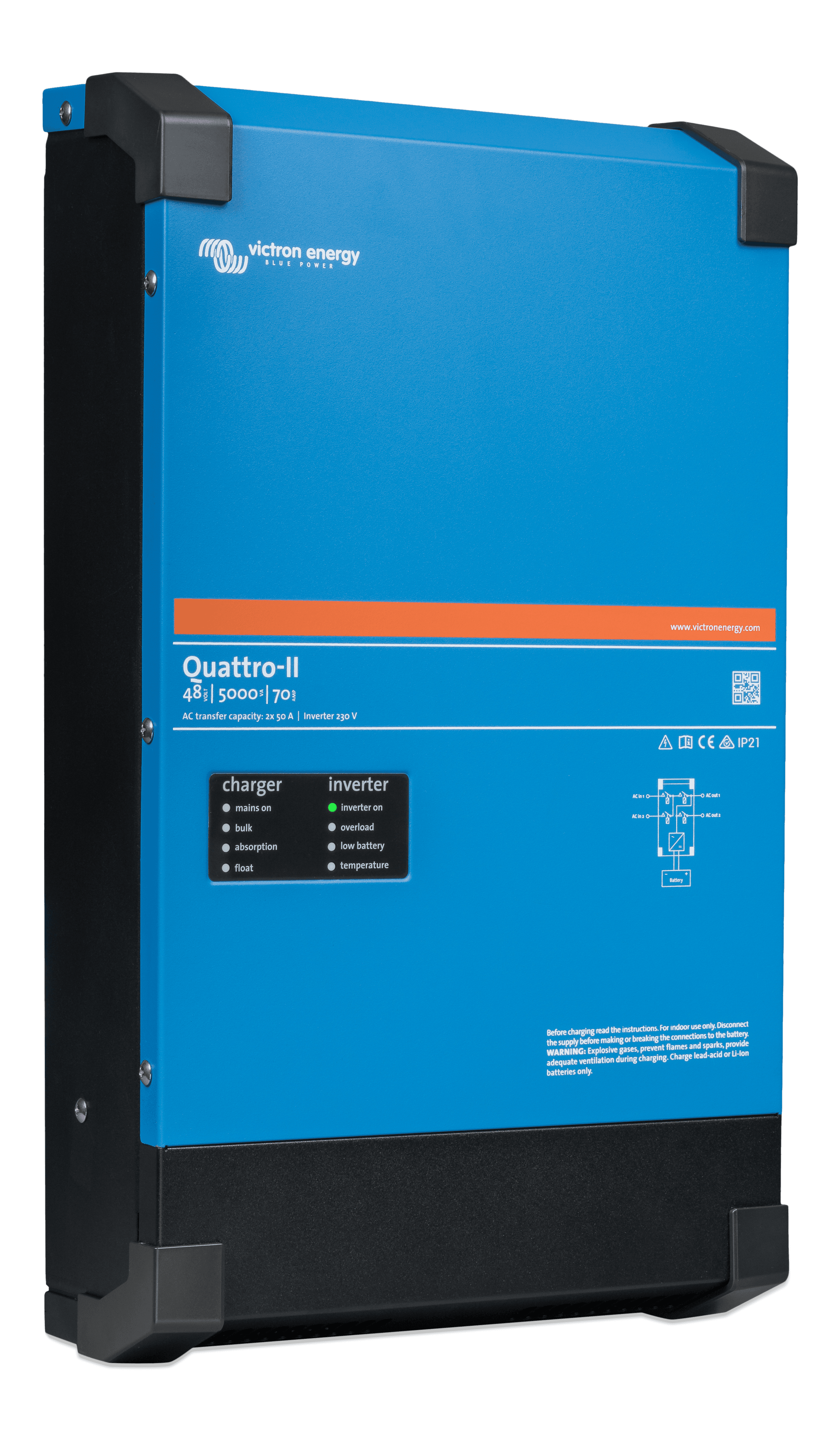

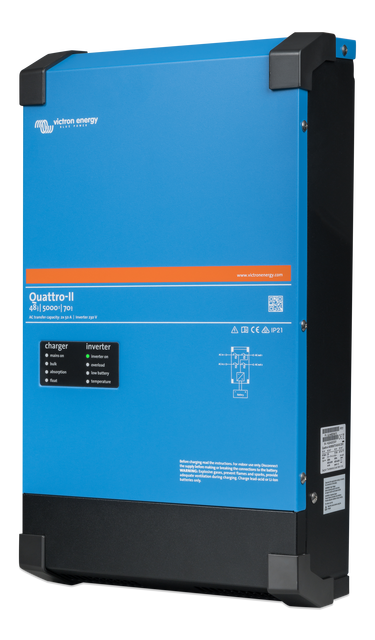

  • Quattro-II 48/5000/70-50/50 (left)  thumbnail
    Quattro-II 48/5000/70-50/50 (left)
    .PNG

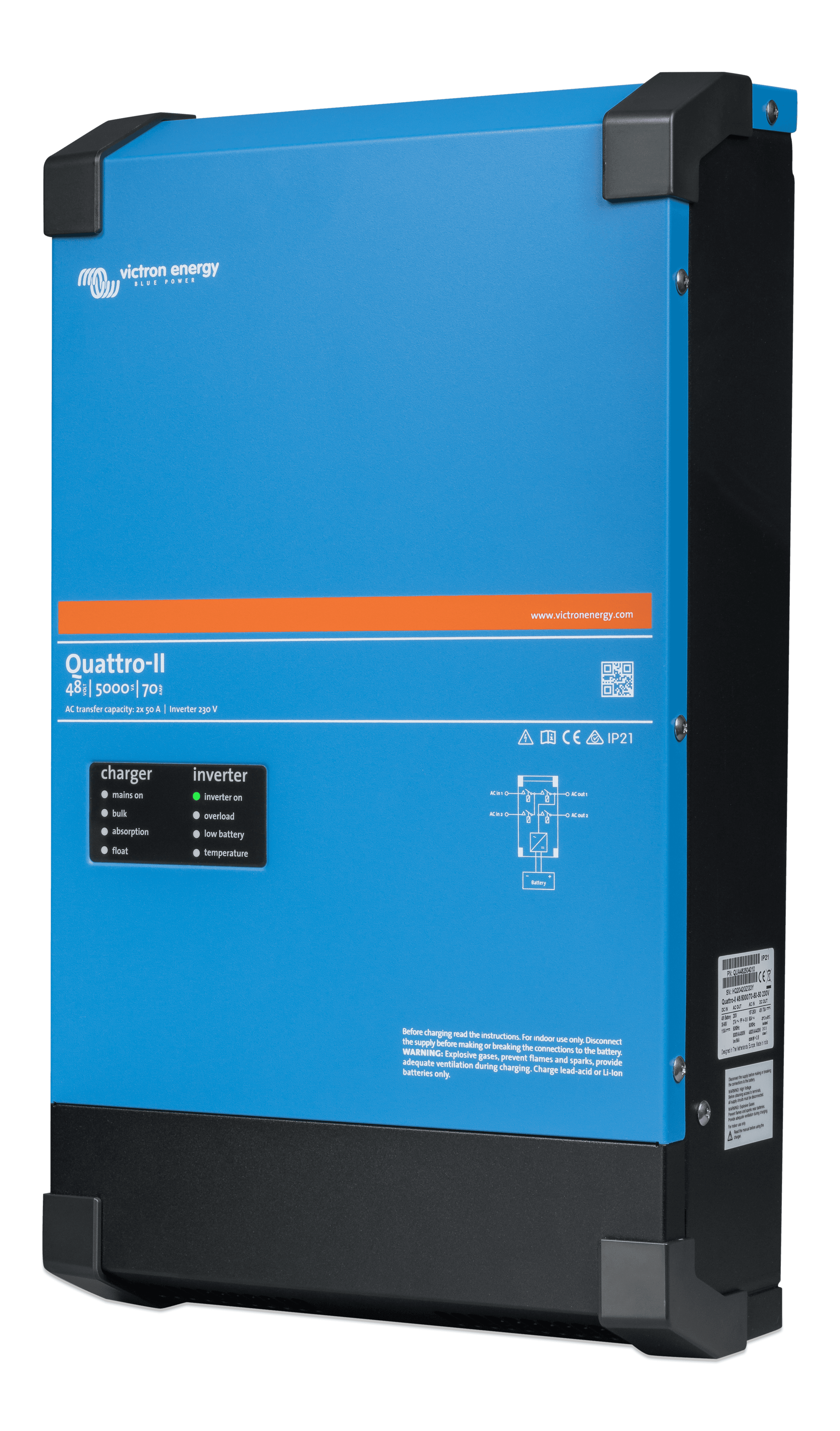

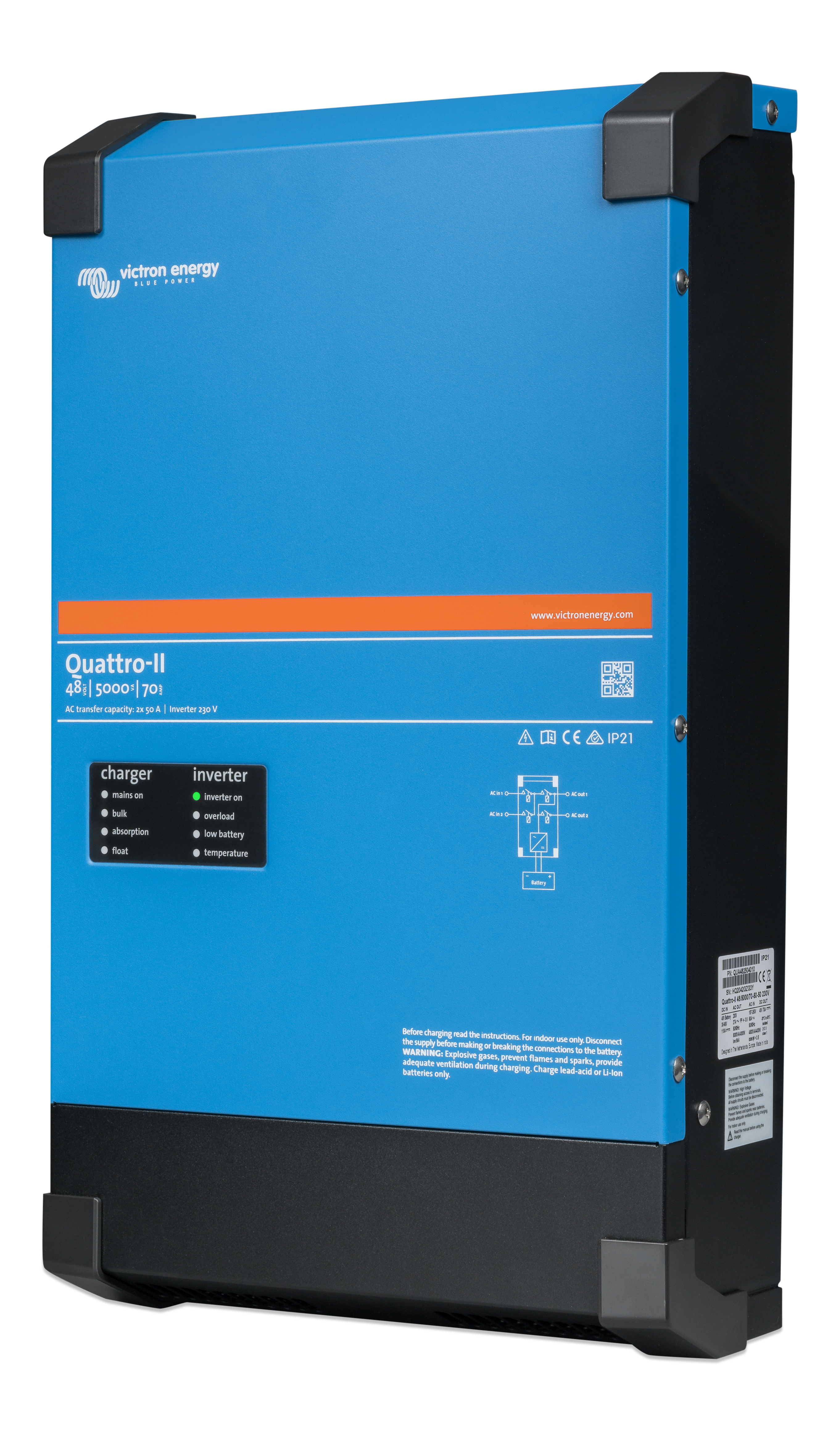

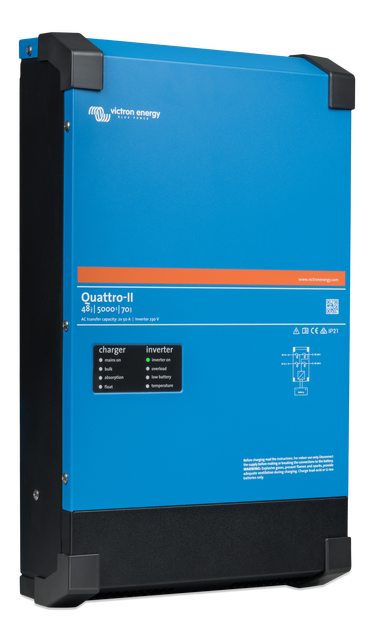

  • Quattro-II 48/5000/70-50/50 (right)  thumbnail
    Quattro-II 48/5000/70-50/50 (right)
    .PNG

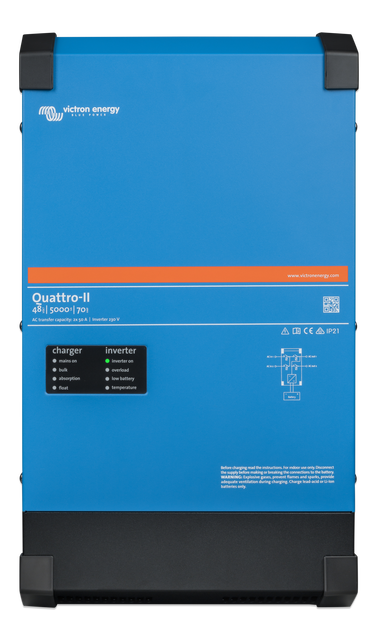

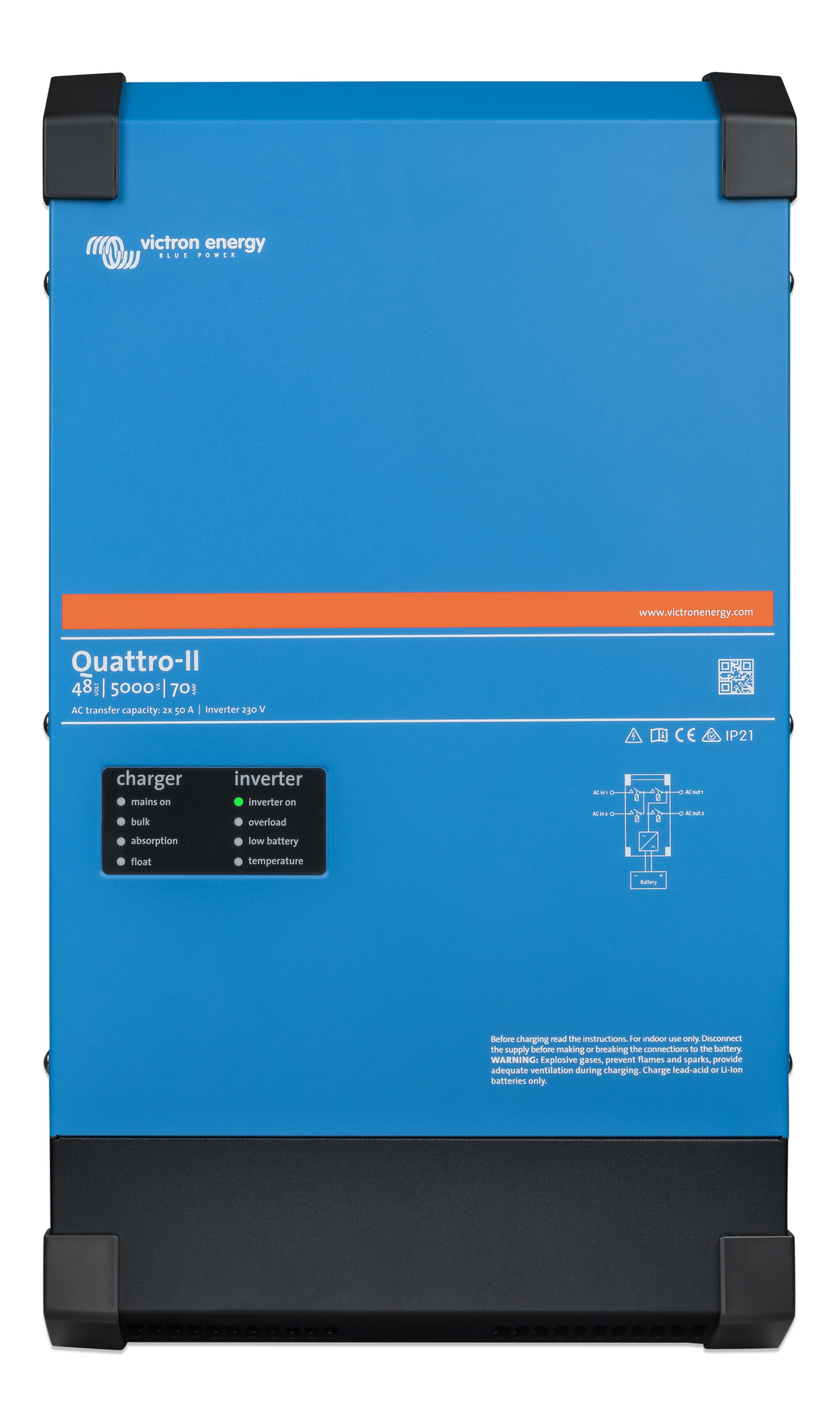

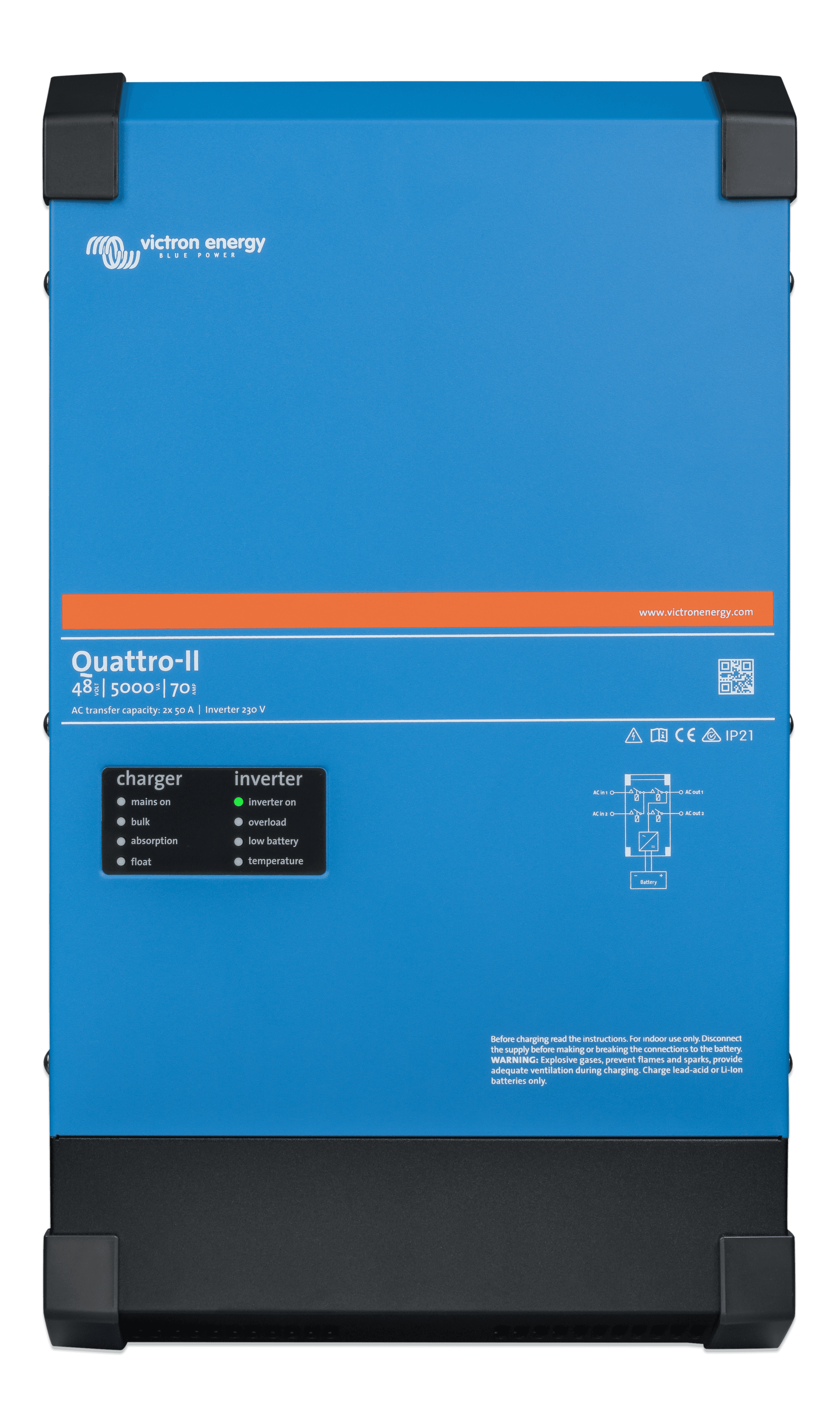

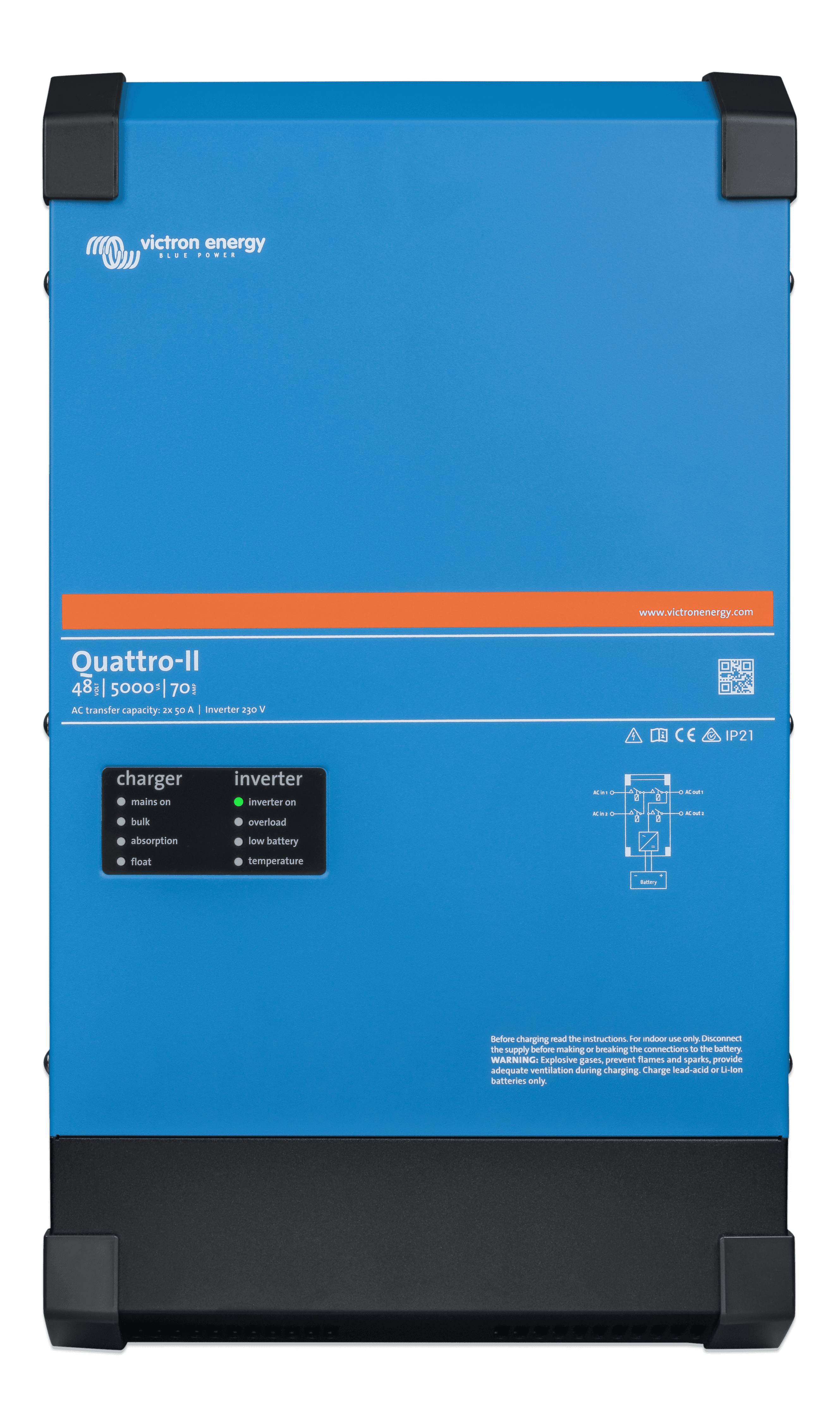

  • Quattro-II 48/5000/70-50/50 (front)  thumbnail

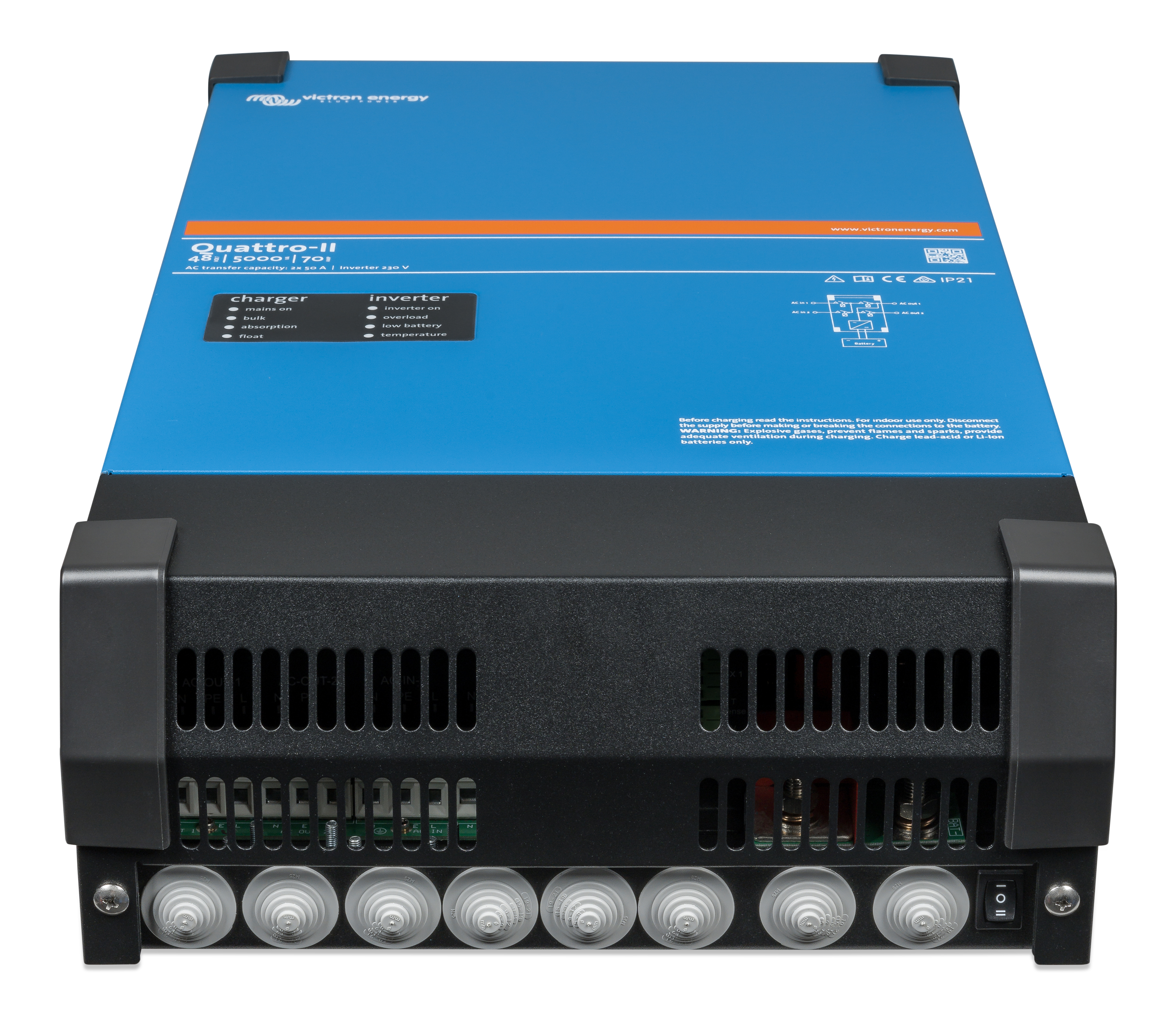

    Quattro-II 48/5000/70-50/50 (front)
    .PNG

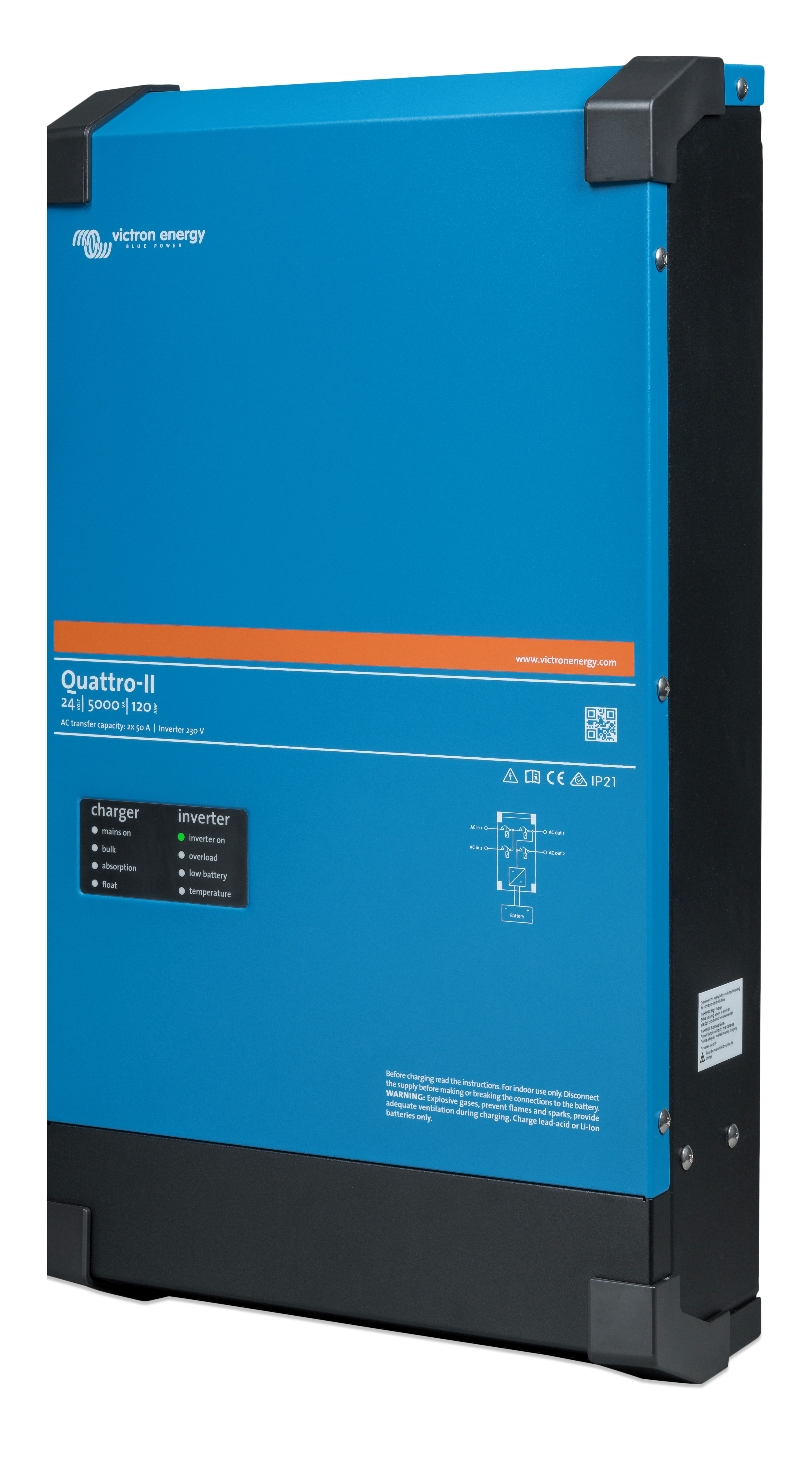

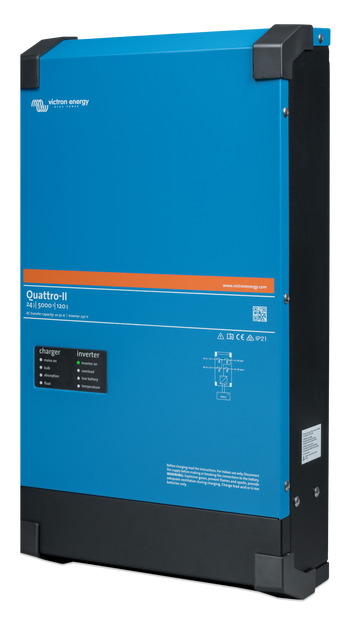

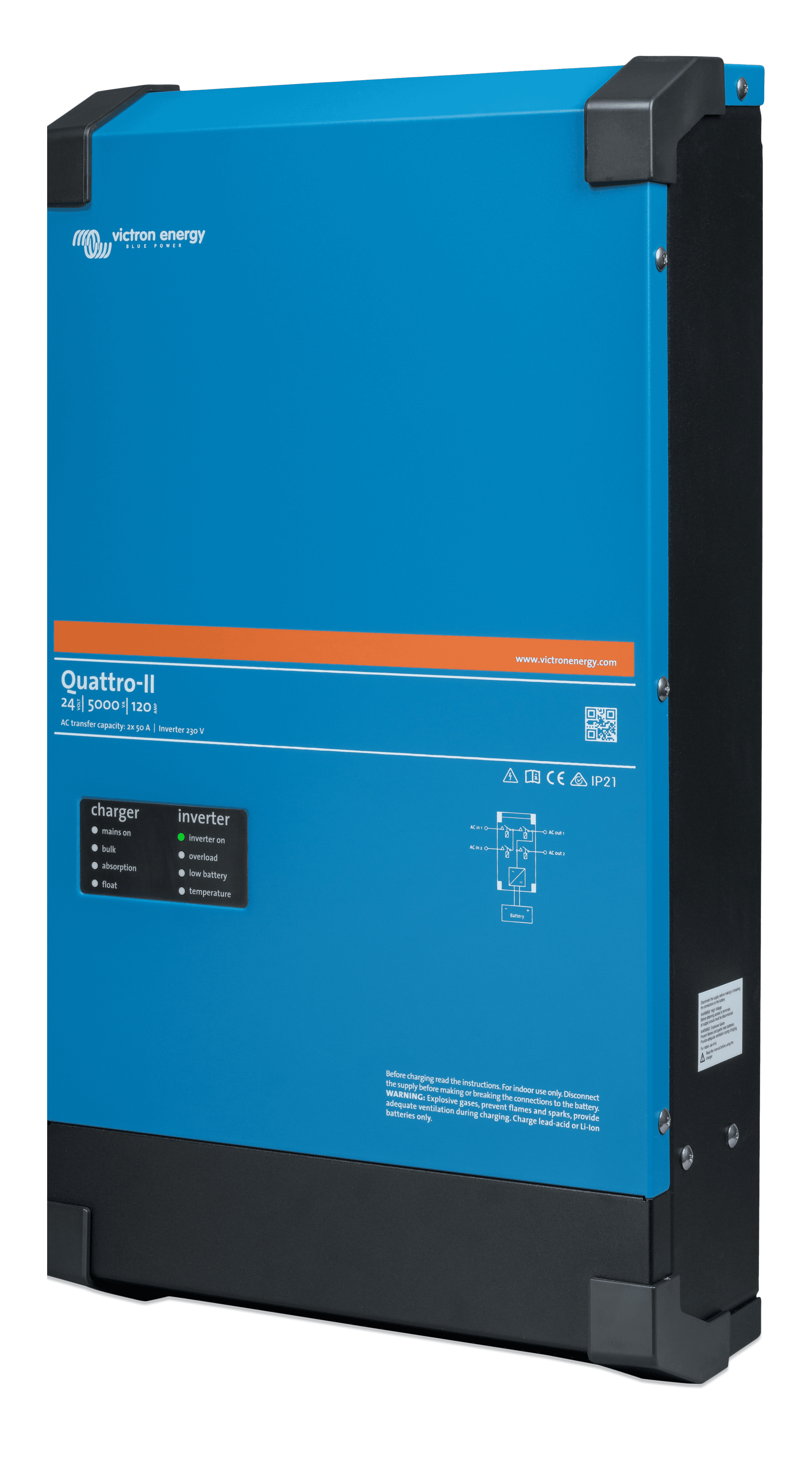

  • Quattro-II 24/5000/120-50/50 230V (left)  thumbnail
