MultiPlus-II 2x 120V

Il MultiPlus-II 2x 120 V è la soluzione mobile monovolume perfetta per le applicazioni bifase da 50 A 120/240 VCA dell’America del Nord. Che sia alimentato dalla potenza banchina o da un generatore, il MultiPlus-II 2x 120 V può accettare e passthrough entrambe le linee di un’alimentazione da 120/240 V, potendo utilizzare tutti i 50 A per la ricarica e i carichi CA. Quando si collega a un’alimentazione monofase da 120 V, l’entrata L1 del MultiPlus-II 2x 120 V accetta la potenza in ingresso per la ricarica e il passthrough e combina le uscite L1 e L2 per 120 V monofase in ogni linea.

Il MultiPlus passa al funzionamento come inverter quando non sono disponibili sorgenti CA. Anche l’uscita dell’inverter è da 120 V monofase. Nella modalità inverter il MultiPlus-II 2x 120 V collega internamente le linee L1 e L2 per fornire 120 VCA ai carichi in entrambe le uscite. In qualsiasi condizione di collegamento, pertanto, entrambi i lati di un pannello di distribuzione saranno alimentati a 120 V. Tuttavia, i 240 VCA sono disponibili solo quando il MultiPlus è alimentato da una sorgente bifase da 120/240 VCA. Ciò evita che carichi pesanti, come scaldabagno o condizionatori da 240 V, scarichino la batteria.

Il MultiPlus-II 2x 120 V possiede tutte le normali caratteristiche di cui è dotata la nostra gamma di inverter/caricabatterie, compresi PowerControl, PowerAssist, Limite di Corrente in Ingresso, due uscite CA, nonché configurazione in parallelo e trifase per sistemi VE.Bus di maggior capacità. Indicato per batterie LiFePO4 e molti altri tipi di batterie.

MultiPlus-II 2x 120V
MultiPlus-II 2x 120V
Models:

3000VA

Year warranty

World-wide support

Informazioni su questo
prodotto

Il MultiPlus-II 2x 120 V è la soluzione mobile monovolume perfetta per le applicazioni bifase da 50 A 120/240 VCA dell’America del Nord. Che sia alimentato dalla potenza banchina o da un generatore, il MultiPlus-II 2x 120 V può accettare e passthrough entrambe le linee di un’alimentazione da 120/240 V, potendo utilizzare tutti i 50 A per la ricarica e i carichi CA. Quando si collega a un’alimentazione monofase da 120 V, l’entrata L1 del MultiPlus-II 2x 120 V accetta la potenza in ingresso per la ricarica e il passthrough e combina le uscite L1 e L2 per 120 V monofase in ogni linea.

Il MultiPlus passa al funzionamento come inverter quando non sono disponibili sorgenti CA. Anche l’uscita dell’inverter è da 120 V monofase. Nella modalità inverter il MultiPlus-II 2x 120 V collega internamente le linee L1 e L2 per fornire 120 VCA ai carichi in entrambe le uscite. In qualsiasi condizione di collegamento, pertanto, entrambi i lati di un pannello di distribuzione saranno alimentati a 120 V. Tuttavia, i 240 VCA sono disponibili solo quando il MultiPlus è alimentato da una sorgente bifase da 120/240 VCA. Ciò evita che carichi pesanti, come scaldabagno o condizionatori da 240 V, scarichino la batteria.

Il MultiPlus-II 2x 120 V possiede tutte le normali caratteristiche di cui è dotata la nostra gamma di inverter/caricabatterie, compresi PowerControl, PowerAssist, Limite di Corrente in Ingresso, due uscite CA, nonché configurazione in parallelo e trifase per sistemi VE.Bus di maggior capacità. Indicato per batterie LiFePO4 e molti altri tipi di batterie.

Downloads
and support

Datasheets
  • MultiPlus-II 3kVA 2x120V
    .PDF
Manuals
  • MultiPlus-II 2x120V (HTML5)
    .HTML
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • MultiPlus-II 2x120V (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Quick Installation Guides
  • MultiPlus-II 12V 3kVA 2x 120V
    .PDF
Enclosure Dimensions
  • MultiPlus-II 24/3000/70-50 2x120V (UL)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (stp)
  • MultiPlus-II 12/3000/120-50 2x120V (UL)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (stp)
  • MultiPlus-II 12V 3kVA 120-50 2x120V
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (3D)
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (stp)
  • MultiPlus-II 24V 3kVA 70-50 2x120V
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (3D)
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (stp)
High Quality Photos

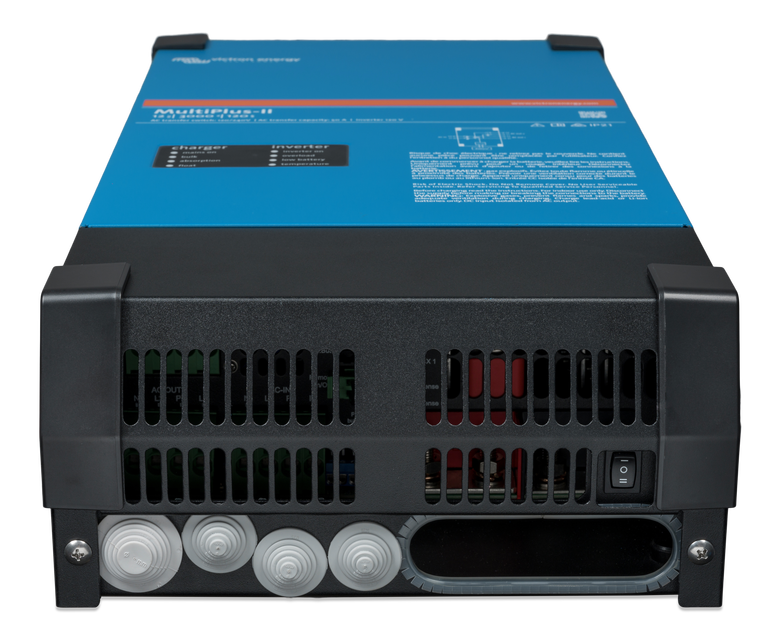

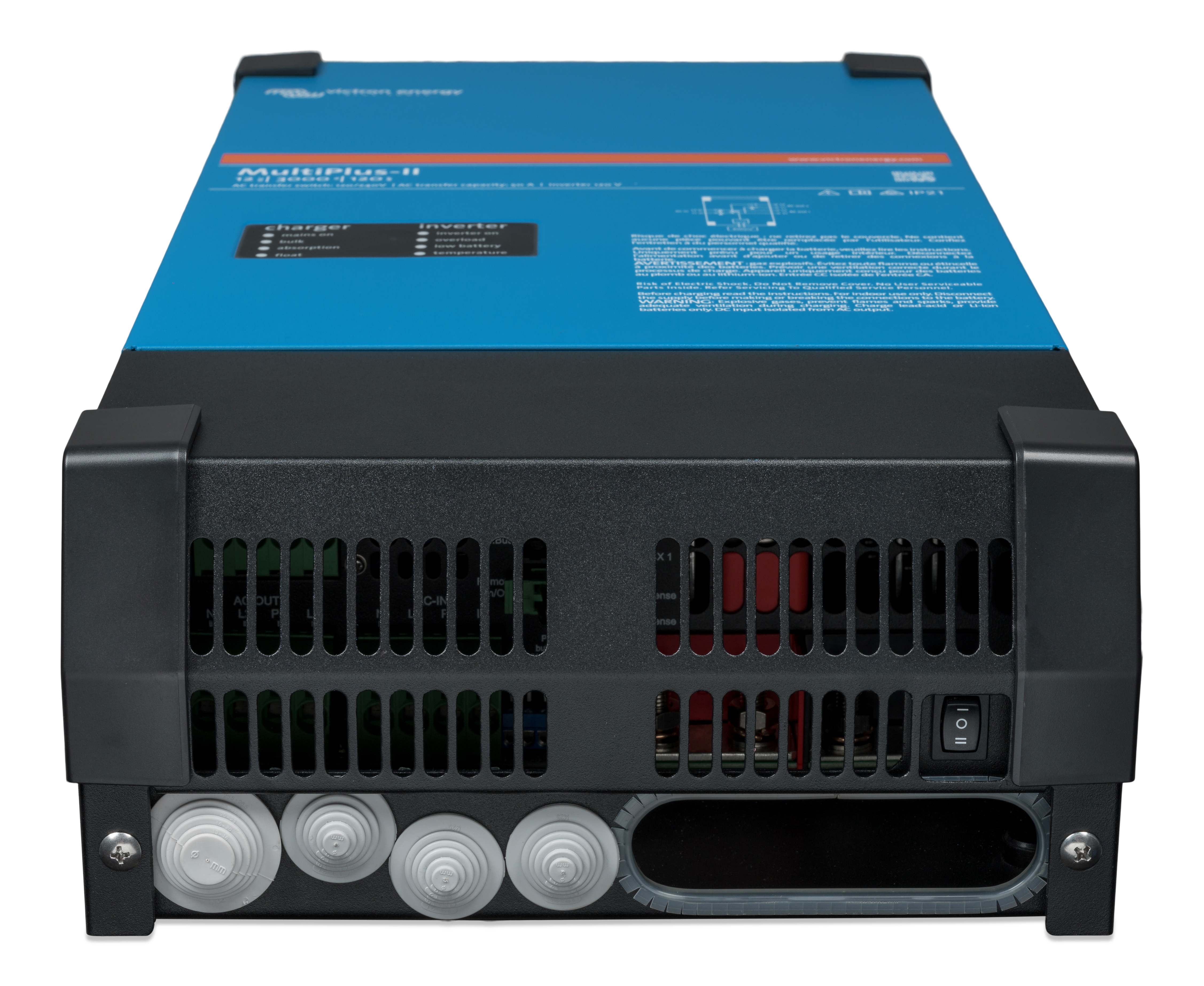

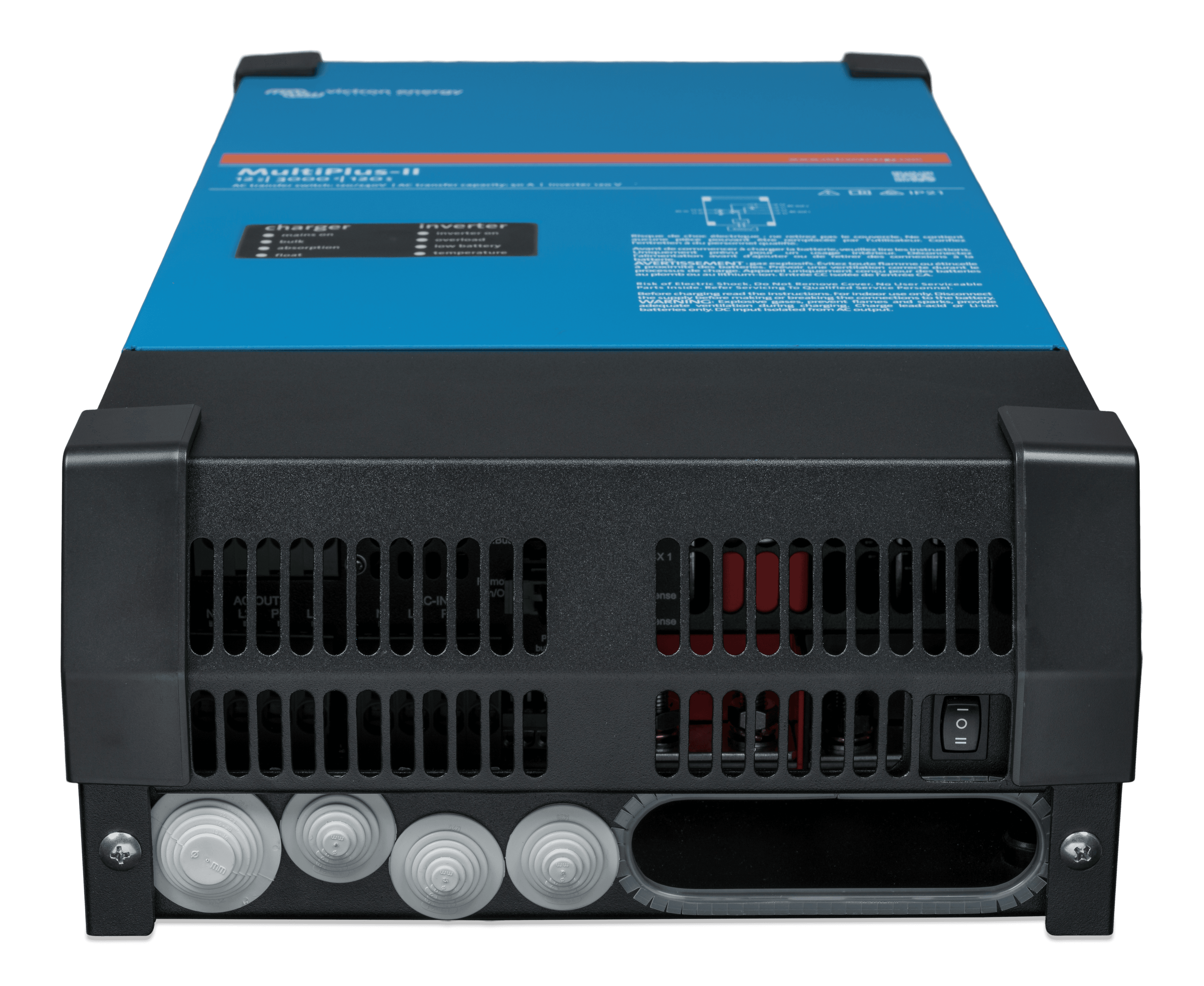

  • MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)  thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)
    .PNG

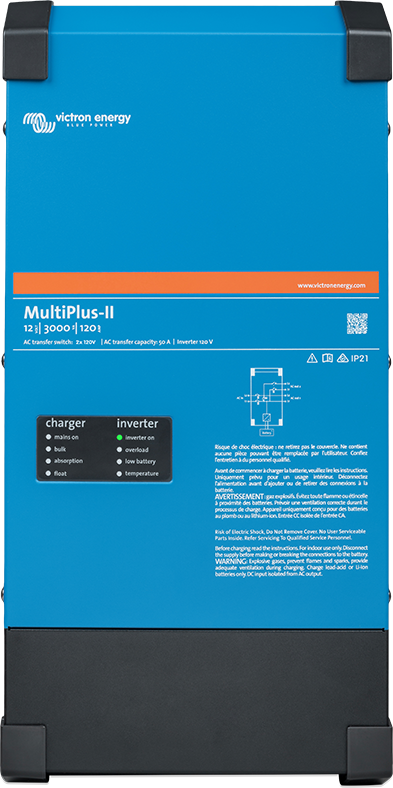

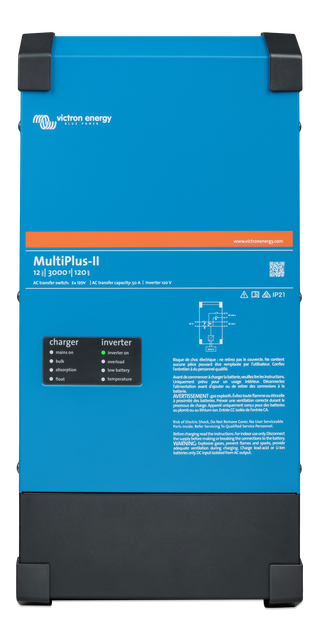

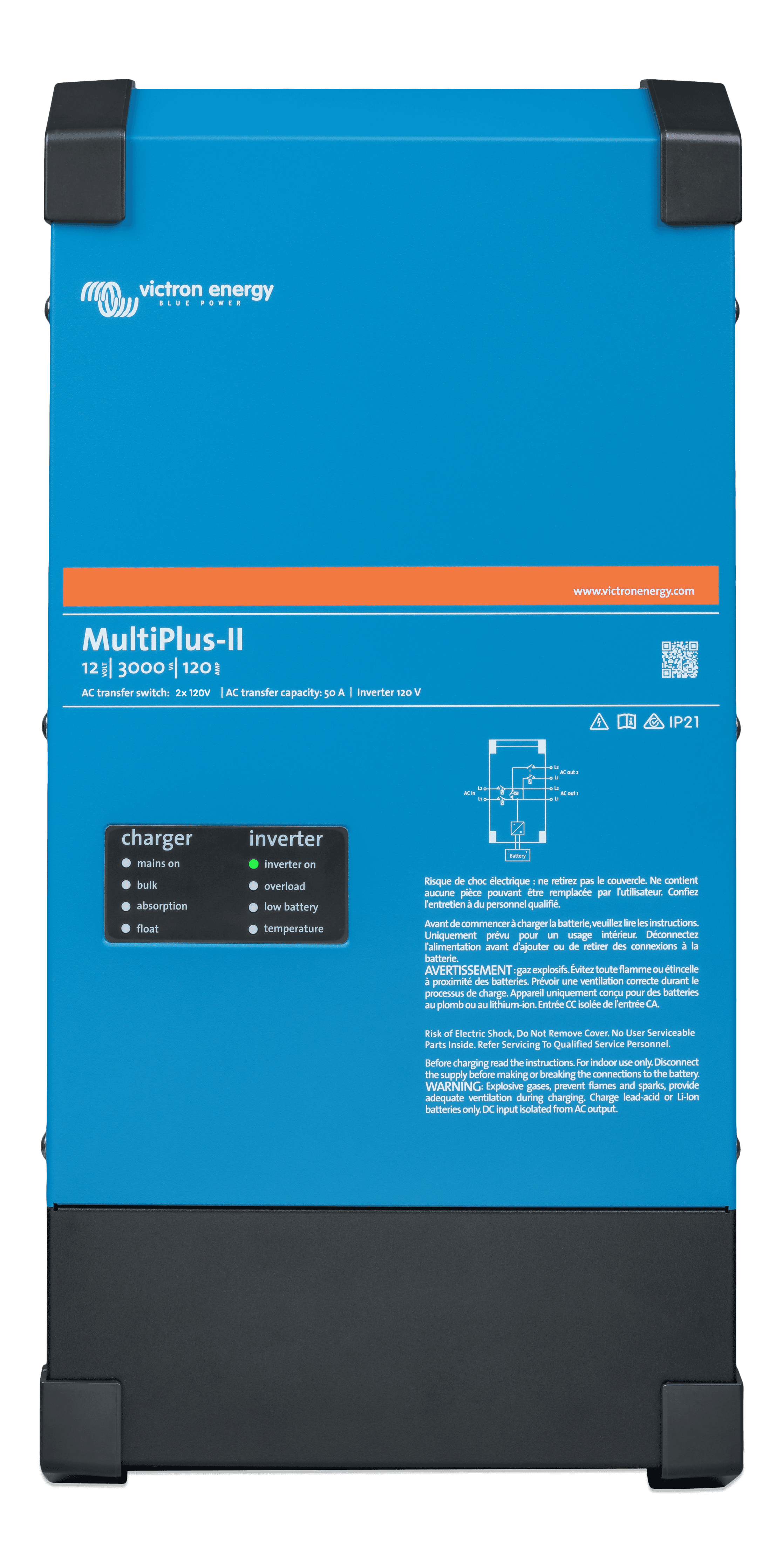

  • MultiPlus-II 12V 3kVA 120-50 2x120V (front) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (front)
    .PNG

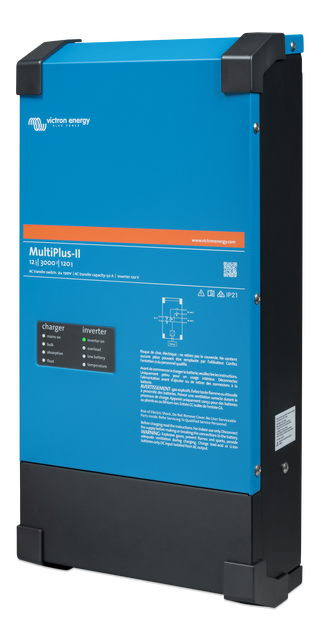

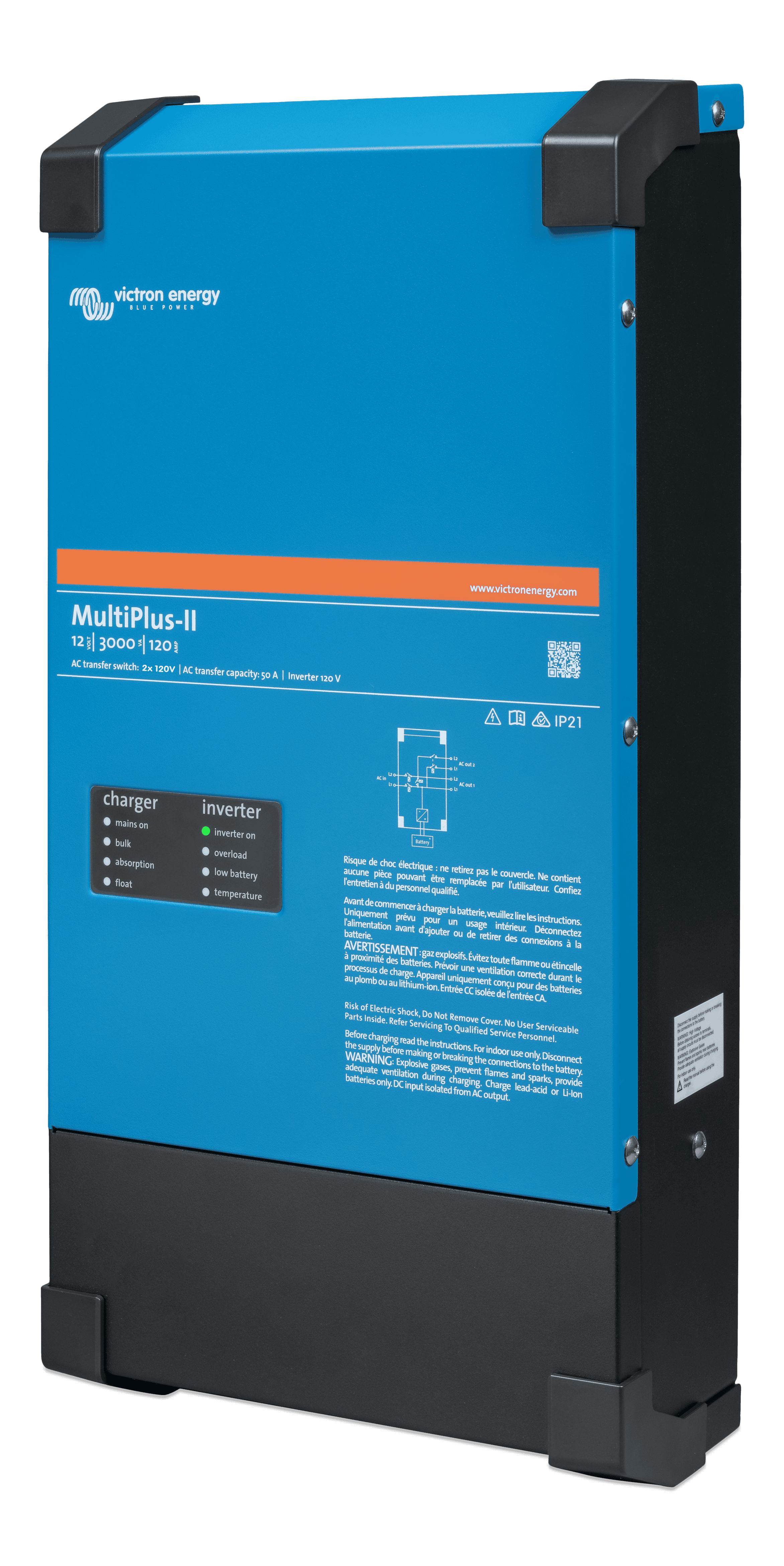

  • MultiPlus-II 12V 3kVA 120-50 2x120V (left) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (left)
    .PNG

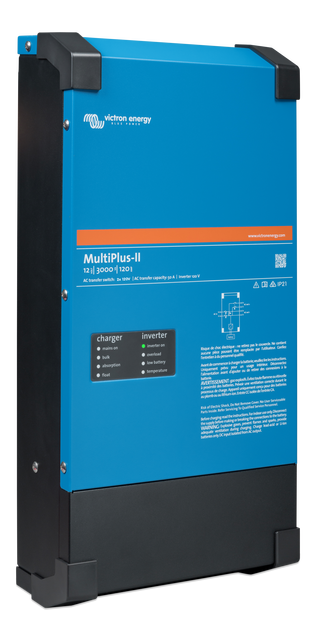

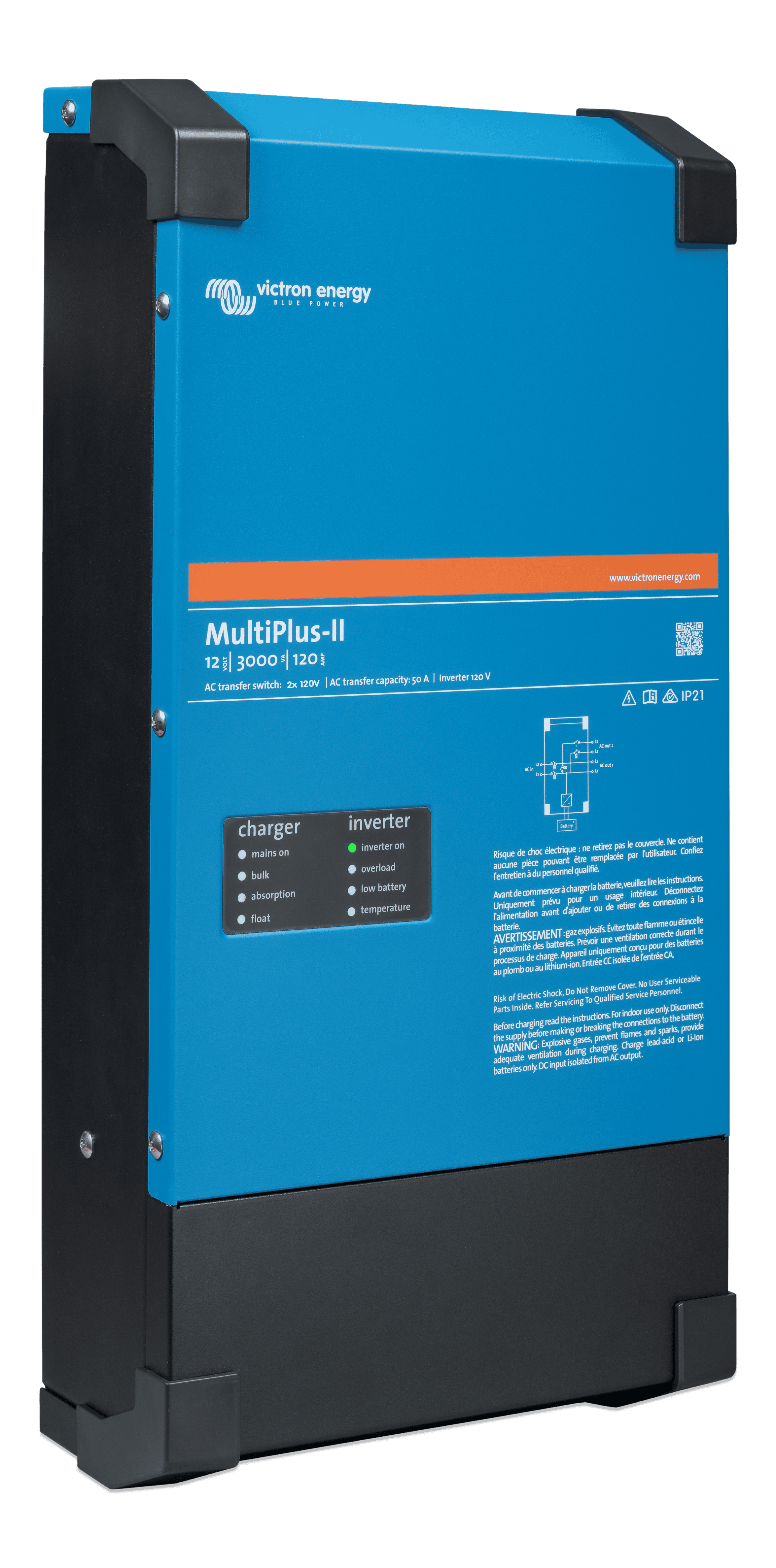

  • MultiPlus-II 12V 3kVA 120-50 2x120V (right) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (right)
    .PNG

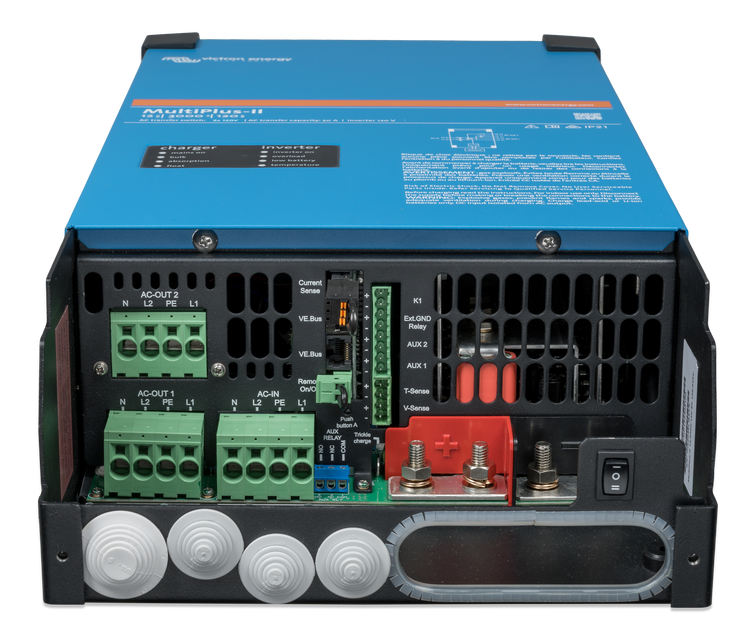

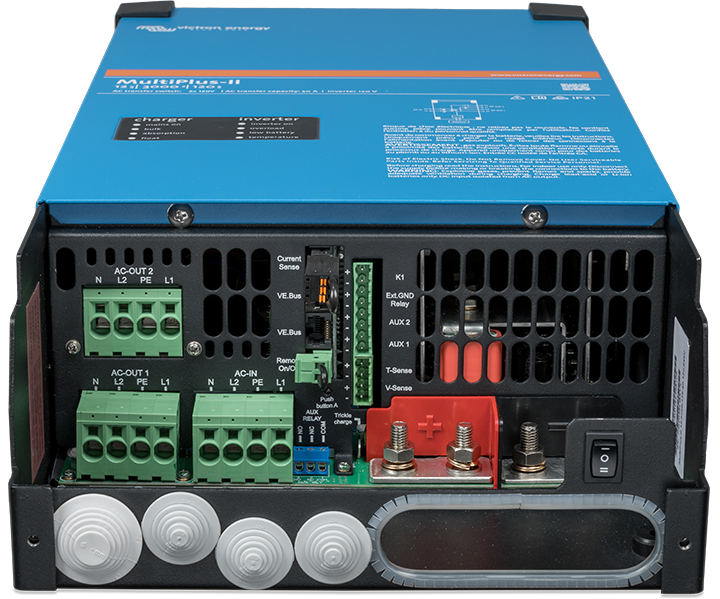

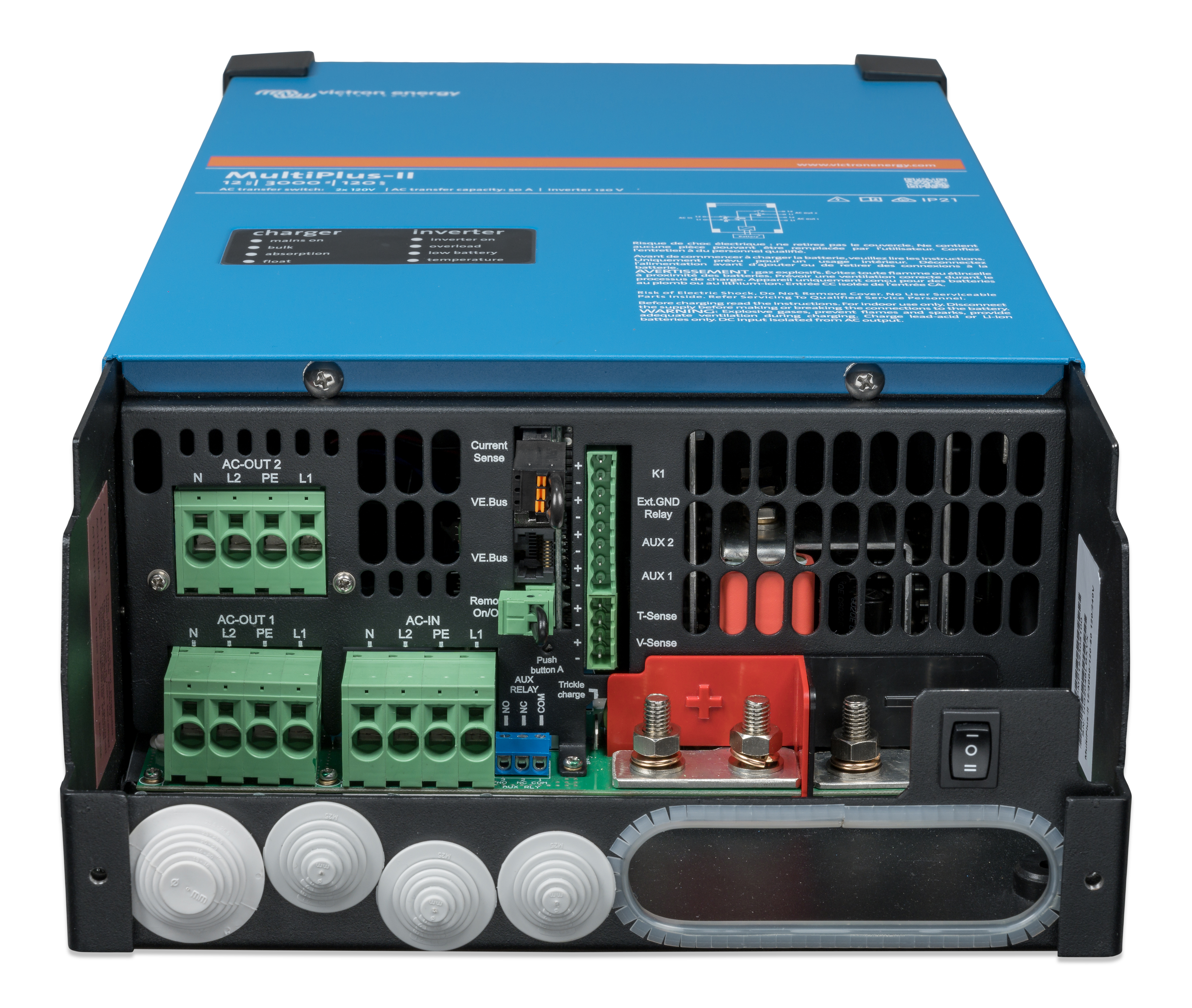

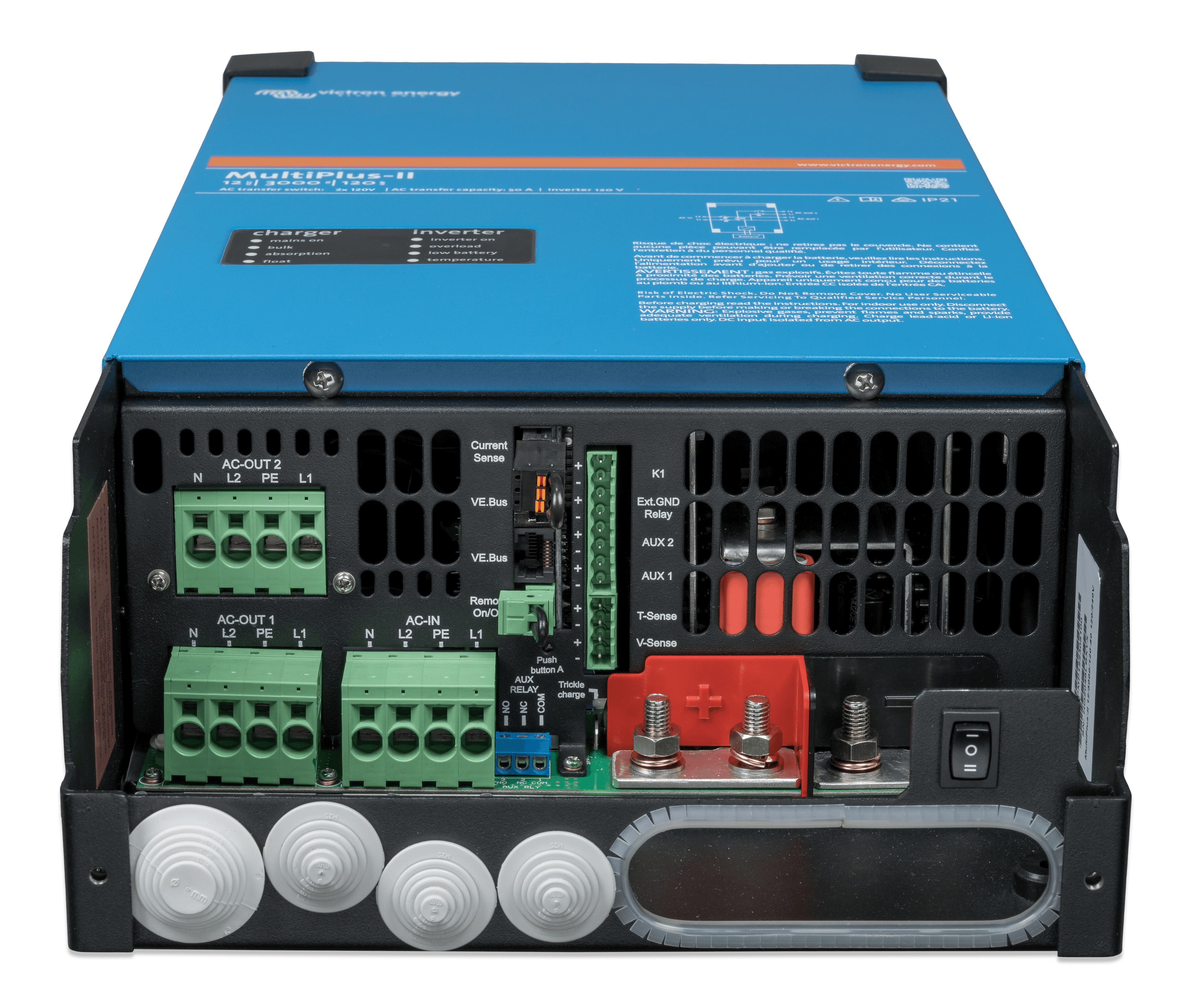

  • MultiPlus-II 12V 3kVA 120-50 2x120V (connections) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (connections)
    .PNG
System Schematics
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kVA 2x120VAC 12VDC 400Ah Li VEBus BMS V2 Cerbo GX touch generator MPPT Orion Tr Smarts
    .PDF
Certificates
  • Declaration of Conformity - MultiPlus-II 3000VA & 5000VA
    .PDF
  • ISO9001 certificate
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 12/24/48V 3000VA 120V
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 2x 120V
    .PDF
