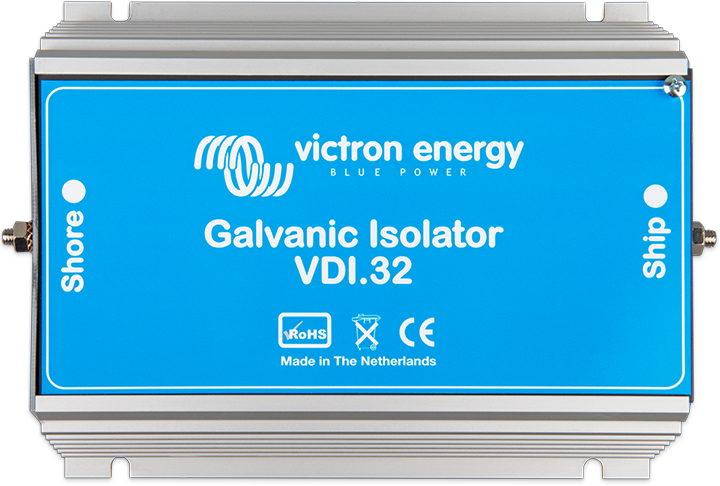

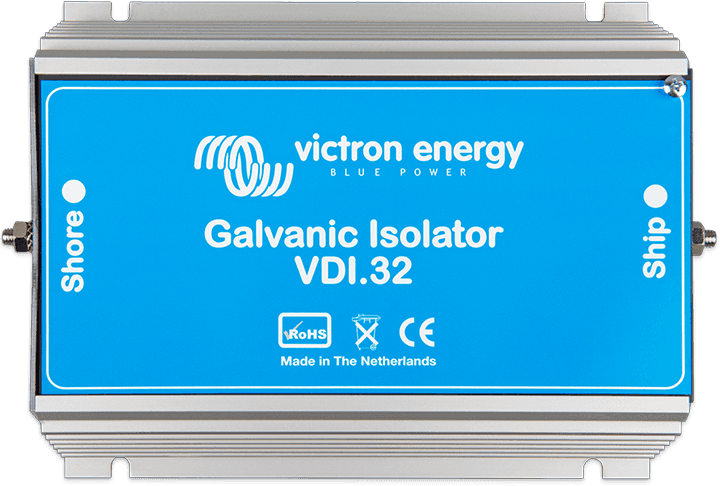

Isolatori Galvanici VDI-16, VDI-32 e VDI-64

L’isolatore galvanico evita la corrosione elettrolitica. Blocca le correnti a bassa tensione CC che entrano nella barca tramite i cavi di terra dell’alimentazione lato banchina. Tali correnti possono causare la corrosione delle parti metalliche immerse della barca, come scafo, elica, albero, eccetera.
L'isolatore galvanico, internamente, è formato da due diodi collegati in modo antiparallelo. Quando collegati in questo modo, i diodi consentono la corrente in entrambe le direzioni, ma solo al di sopra di una certa tensione di soglia. La tensione di conduzione dei diodi è di circa 1.4 Vcc.

L'isolatore è installato direttamente dietro la connessione a 230V della vostra barca. La tensione diretta dall'isolatore galvanico è più alta della differenza potenziale fra metalli. Di conseguenza, tale tensione non consentirà la conduzione e, pertanto, l'isolatore galvanico eviterà qualsiasi corrente elettrolitica. Tuttavia, se si verificasse un (maggiore) errore di tensione nel circuito CA, i diodi consentiranno il passaggio di corrente e il dispositivo per corrente residua interromperà il circuito.

Isolatori Galvanici VDI-16, VDI-32 e VDI-64

Year warranty

World-wide support

Informazioni su questo
prodotto

L’isolatore galvanico evita la corrosione elettrolitica. Blocca le correnti a bassa tensione CC che entrano nella barca tramite i cavi di terra dell’alimentazione lato banchina. Tali correnti possono causare la corrosione delle parti metalliche immerse della barca, come scafo, elica, albero, eccetera.
L'isolatore galvanico, internamente, è formato da due diodi collegati in modo antiparallelo. Quando collegati in questo modo, i diodi consentono la corrente in entrambe le direzioni, ma solo al di sopra di una certa tensione di soglia. La tensione di conduzione dei diodi è di circa 1.4 Vcc.

L'isolatore è installato direttamente dietro la connessione a 230V della vostra barca. La tensione diretta dall'isolatore galvanico è più alta della differenza potenziale fra metalli. Di conseguenza, tale tensione non consentirà la conduzione e, pertanto, l'isolatore galvanico eviterà qualsiasi corrente elettrolitica. Tuttavia, se si verificasse un (maggiore) errore di tensione nel circuito CA, i diodi consentiranno il passaggio di corrente e il dispositivo per corrente residua interromperà il circuito.

Downloads
and support

Manuals
  • Galvanic Isolator VDI-16, VDI-32 and VDI-64
    .PDF
  • Galvanic Isolator (VDI-16)
    .PDF
Enclosure Dimensions
  • Galvanic Isolator VDI-16
    .PDF
  • Galvanic Isolator VDI-16 (3D)
    .PDF
  • Galvanic Isolator VDI-16 (stp)
  • Galvanic Isolator VDI-32
    .PDF
  • Galvanic Isolator VDI-32 (3D)
    .PDF
  • Galvanic Isolator VDI-32 (stp)
  • Galvanic Isolator VDI-64
    .PDF
  • Galvanic Isolator VDI-64 (3D)
    .PDF
  • Galvanic Isolator VDI-64 (stp)
High Quality Photos
  • Galvanic Isolator VDI-32 (top) thumbnail

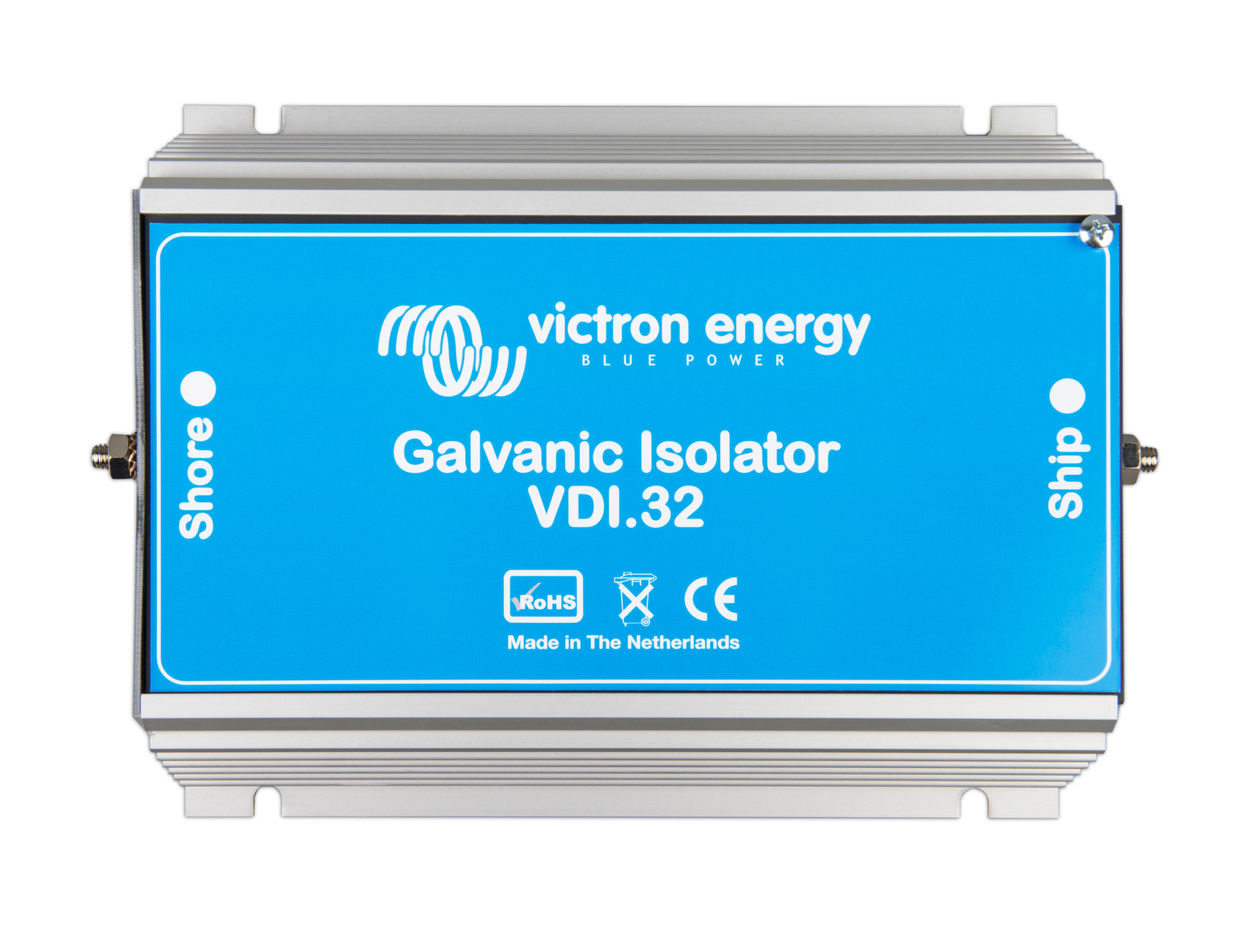

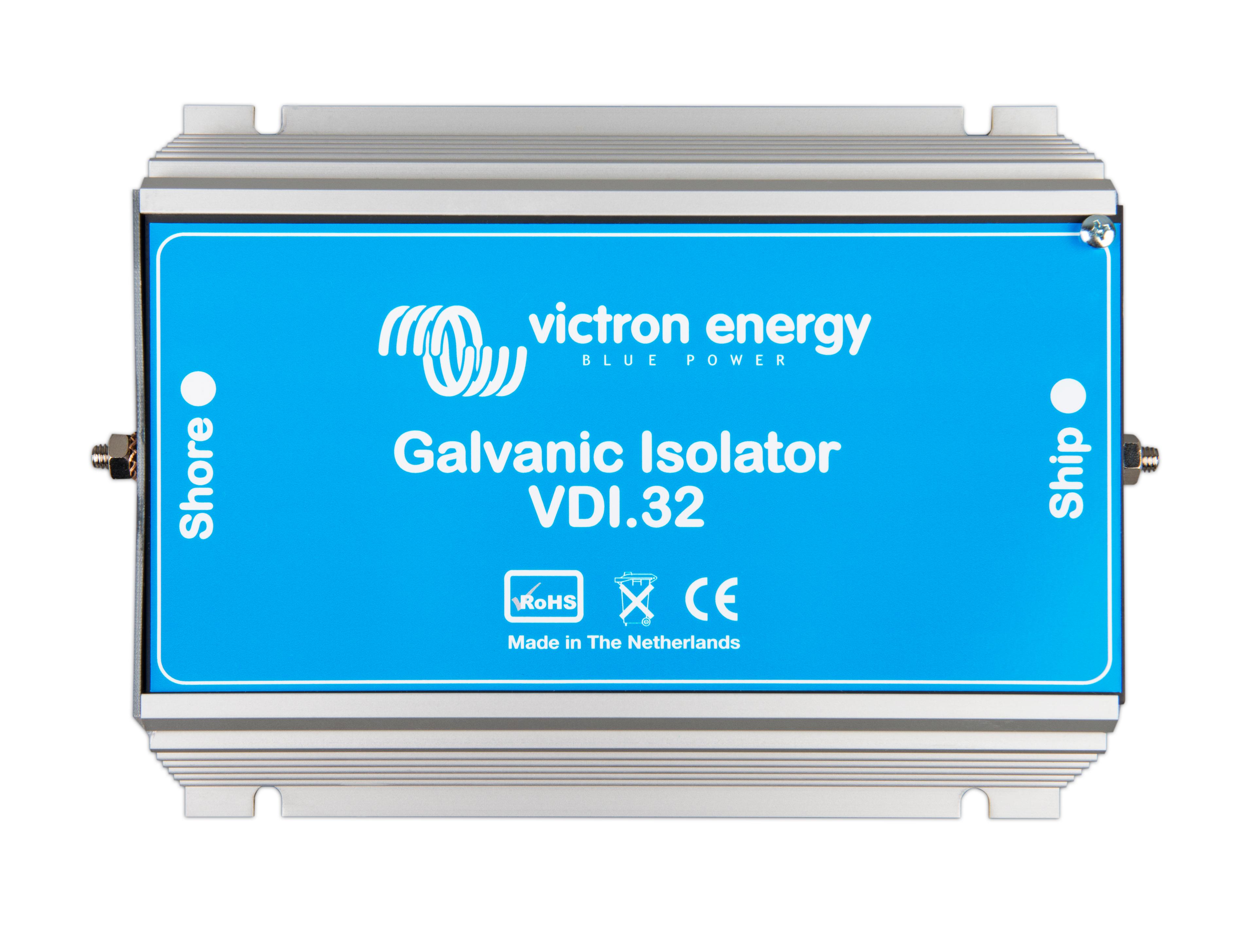

    Galvanic Isolator VDI-32 (top)
    .JPG
  • Galvanic Isolator VDI-32 (side) thumbnail

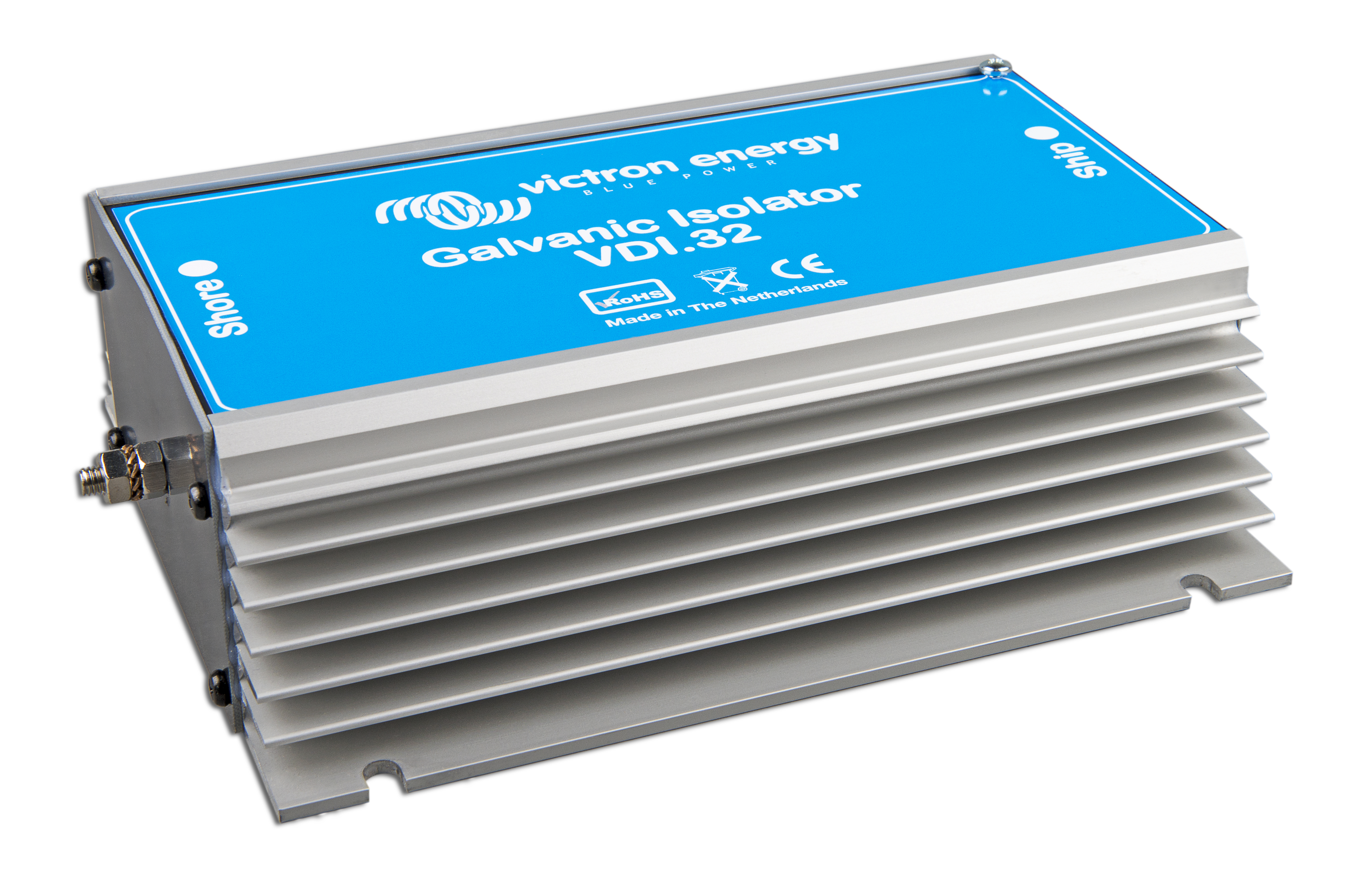

    Galvanic Isolator VDI-32 (side)
    .JPG
  • Galvanic Isolator VDI-16 (side) thumbnail

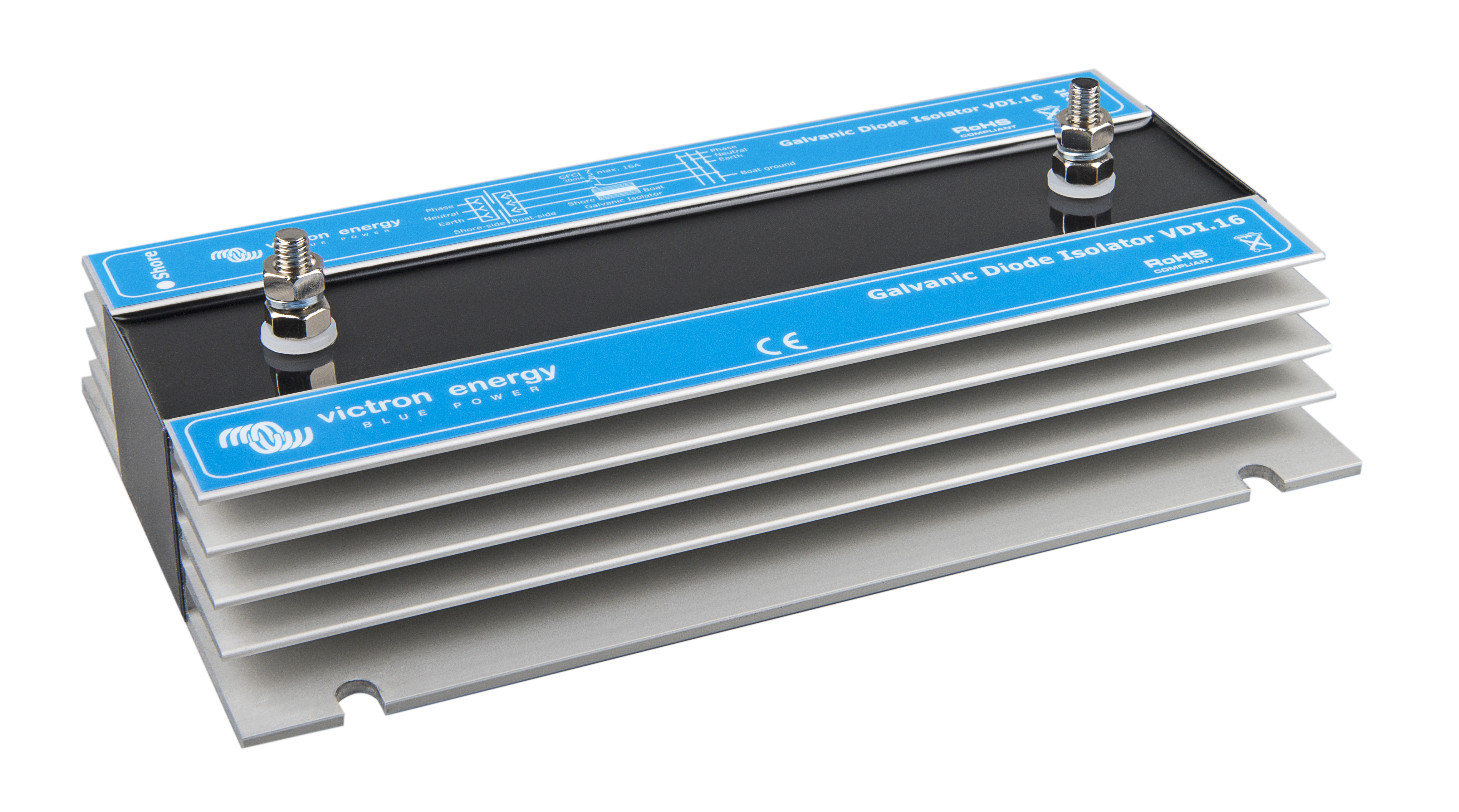

    Galvanic Isolator VDI-16 (side)
    .JPG
  • Galvanic Isolator VDI-16 (top) thumbnail

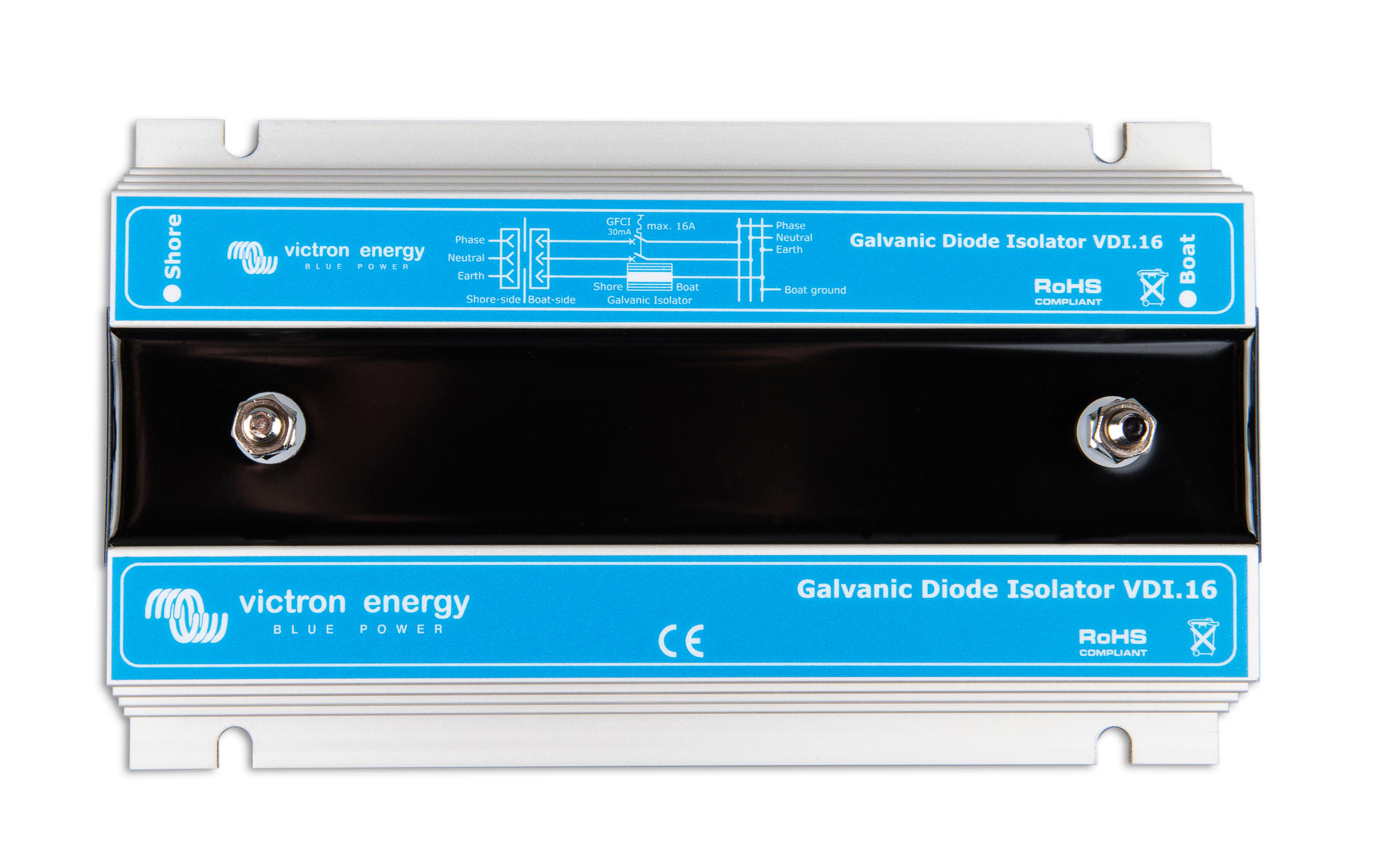

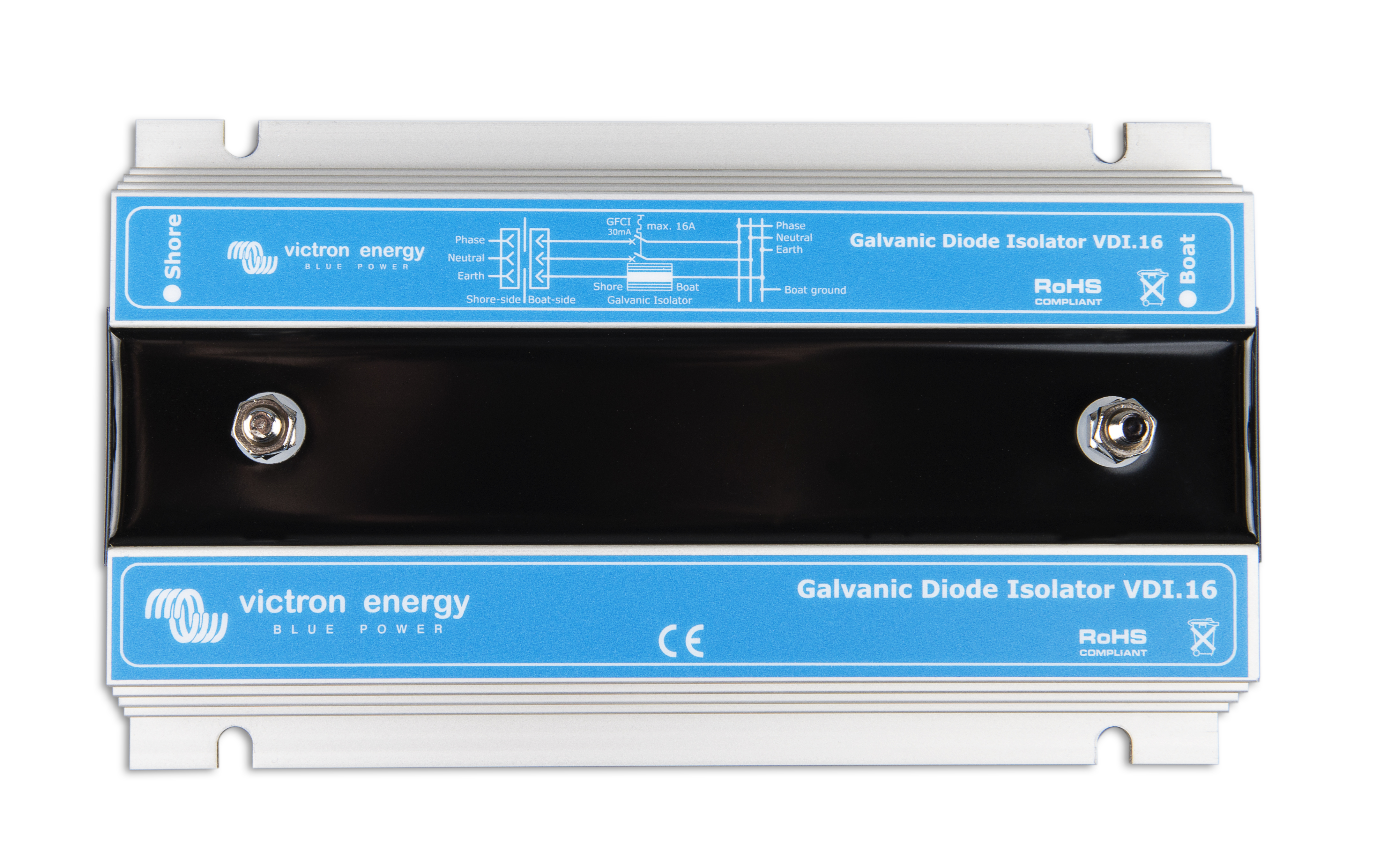

    Galvanic Isolator VDI-16 (top)
    .JPG
System Schematics
  • Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
    .PDF
Certificates
  • Declaration of Conformity - Galvanic Isolators
    .PDF
  • ISO9001 certificate
    .PDF
