Applicazione dell'interruttore di trasferimento esterno del MultiPlus-II

3. Installazione

In questa sezione:

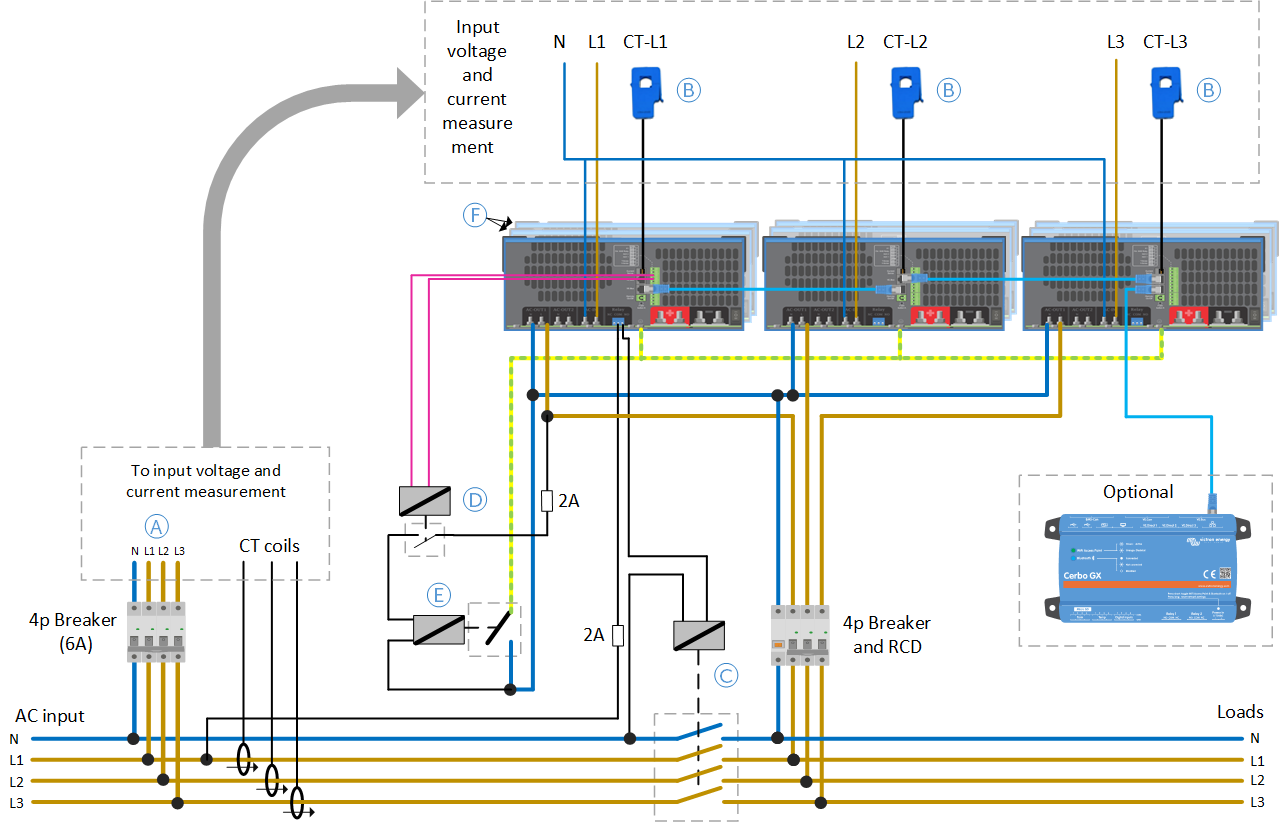

A

Cavi per la misurazione della tensione CA, collegati ai terminali AC-IN del MultiPlus-II.

B

Trasformatori di corrente per MultiPlus-II, collegati ai terminali del trasformatore di corrente MultiPlus-II.

C

Interruttore di trasferimento esterno, azionato dai terminali del relè programmabile MultiPlus-II (relè AUX).

D

Relè di aiuto alla messa a terra, azionato dai terminali del relè di terra esterno del MultiPlus-II.

E

Relè di terra, azionato dal relè di aiuto a terra.

F

È possibile collegare in parallelo altre unità MultiPlus-II in ogni fase collegando solo i terminali AC-OUT e VE.Bus.

Per lo schema completo o per lo schema completo che include un relè Ziehl UFR1001E, consultare la sezione Schemi di cablaggio.

Avvertimento

I sistemi in parallelo e trifase sono complessi. Non approviamo né raccomandiamo che installatori non addestrati o inesperti intervengano su questi sistemi.

Prima dell'accensione iniziale del sistema, ricontrollare tutti i cablaggi. Eventuali errori di cablaggio possono danneggiare le unità MultiPlus-II.

3.1. Misurazione tensione CA

L'ingresso CA del MultiPlus-II funziona come ingresso di misurazione. Poiché non viene utilizzato il relè di retroalimentazione interno, i cavi possono essere relativamente sottili: sono sufficienti cavi da 1,5 mm².

Procedura di connessione:

  1. Collegare i terminali AC-IN del MultiPlus-II all'alimentazione CA.

  2. Per le unità in parallelo, collegare solo l'unità master (di ogni fase) al terminale AC-IN e lasciare i terminali AC-IN delle unità slave non collegati.

  3. Utilizzare un interruttore automatico quadripolare da 6 A per collegare i cavi di linea e neutro.

3.2. Trasformatore di corrente

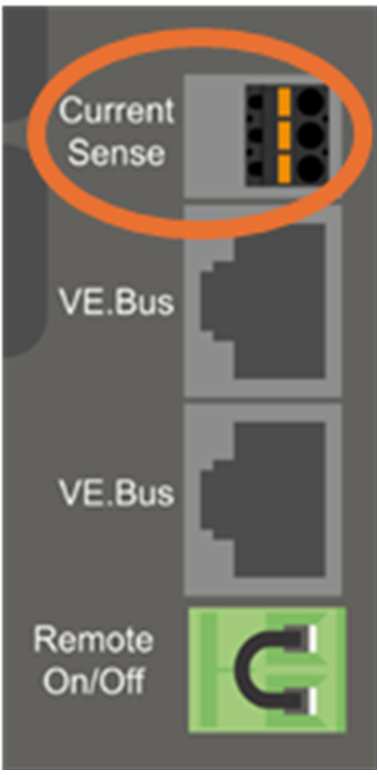

I trasformatori di corrente di ogni fase (L1, L2 e L3) sono collegati agli ingressi "Rilevamento della corrente" delle rispettive unità MultiPlus-II master di fase:

Procedura di connessione:

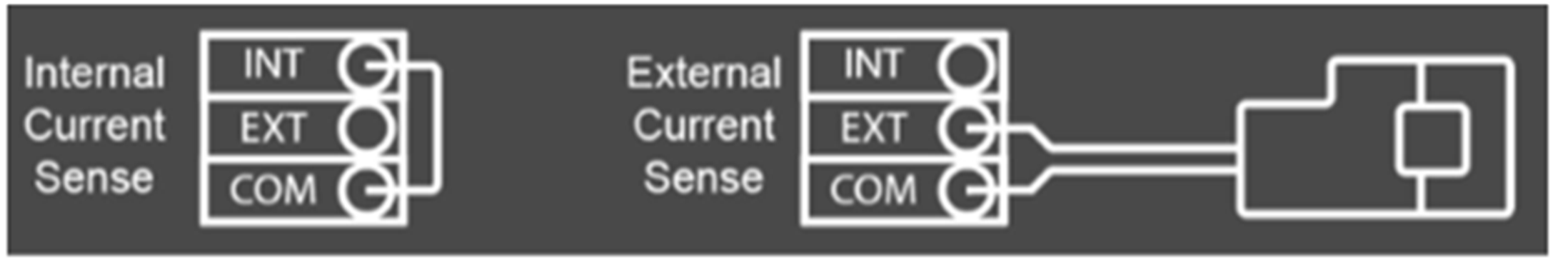

  1. Rimuovere il ponticello tra i terminali INT e COM.

  2. Collegare il cavo rosso del sensore al terminale EXT e il cavo bianco del sensore al terminale COM.

  3. Assicurarsi che la direzione del cavo che passa attraverso il sensore di corrente segua la freccia con la punta rivolta dal generatore al MultiPlus-II.


Note importanti:

  • Evitare di posare il cablaggio del sensore di corrente in parallelo e vicino al cablaggio dell'alimentazione CA, del segnale o del VE.Bus per evitare interferenze di segnale.

  • Il trasformatore di corrente da 400 A possiede una risoluzione di rilevamento della corrente ridotta, soprattutto a basse correnti.

Trasformatori di corrente compatibili:

  • CRT12XXXXXX: Trasformatore di corrente 100 A:50 mA per l'estremità del cavo del MultiPlus-II (disponibile con cavo da 1,5 e 20 m).

  • CTR140050100: Trasformatore di corrente 400 A:50 mA per l'estremità del cavo del MultiPlus-II (10 m) (il cablaggio del sensore di corrente può essere ampliato fino a 20 m utilizzando un cavo da 0,75 mm²).

  • CRT11XXXXXXX: Trasformatore di corrente 100 A:50 mA per il connettore a jack del MultiPlus-II (disponibile in lunghezze da 1,5 o 20 m, per le unità MultiPlus-II più vecchie).

Per ulteriori informazioni, vedere: https://www.victronenergy.it/meters-and-sensors/current-transformer-for-multiplus-ii.

3.3. Relè di terra

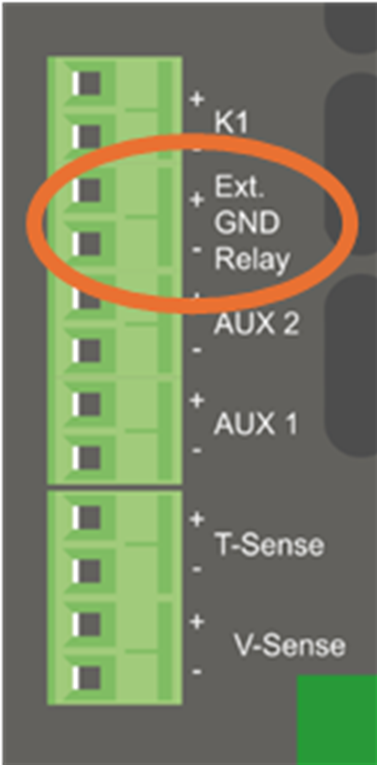

Il segnale di azionamento del relè di terra viene fornito dai terminali "Relè GND esterno" dell'unità master della fase L1 del MultiPlus-II tramite un relè di aiuto.

Poiché il segnale di uscita "Relè GND esterno" è limitato a 24 V / 200 mA, è necessario utilizzare un relè di aiuto con bobina da 24 V per commutare il relè di terra effettivo.

La portata del relè di terra deve corrispondere alla potenza totale dell'inverter del sistema.

Procedura di connessione:

  1. Collegare i terminali della bobina del relè di aiuto ai terminali "Relè GND esterno" del MultiPlus-II.

  2. Collegare i terminali di alimentazione del relè di aiuto al terminale AC-OUT L della L1 del Multiplus e a uno dei terminali della bobina del relè di terra. Inserire un fusibile da 2 A in questo cavo.

  3. Collegare il terminale rimanente della bobina del relè di terra al terminale AC-OUT N della L1 del MultiPlus-II.

  4. Collegare i terminali di alimentazione del relè di terra tra i terminali GND e AC-OUT N del MultiPlus-II.


3.4. Interruttore di trasferimento esterno

È possibile utilizzare qualsiasi contattore standard.

Poiché la corrente dell'inverter passa attraverso le uscite CA delle unità MultiPlus-II, assicurarsi che il cablaggio del contattore di trasferimento esterno sia adeguatamente dimensionato e simmetrico.

Procedura di connessione:

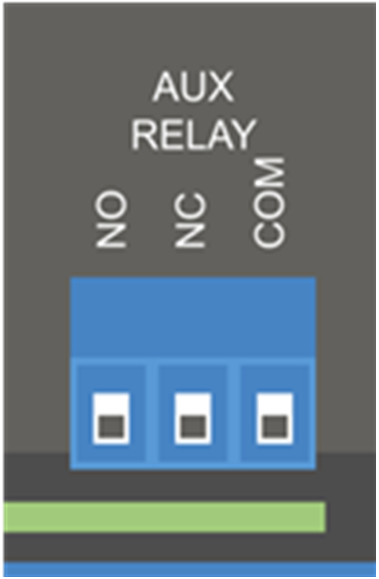

  1. Collegare la bobina del contattore direttamente ai morsetti NO e COM dei morsetti "AUX RELAY" del MultiPlus-II dell'unità master di fase L1. Inserire un fusibile da 2 A in questo cavo.

  2. Collegare un lato dei terminali di alimentazione del contattore all’alimentazione CA.

  3. Collegare l'altro lato dei terminali di alimentazione del contattore ai terminali AC-OUT o alle unità MultiPlus-II e ai carichi AC.

  4. Proteggere il cablaggio di uscita CA con un interruttore automatico adatto al carico previsto e al calibro del cavo. Inserire dei fusibili sia nel cablaggio di linea che in quello del neutro.


3.5. Relè Ziehl

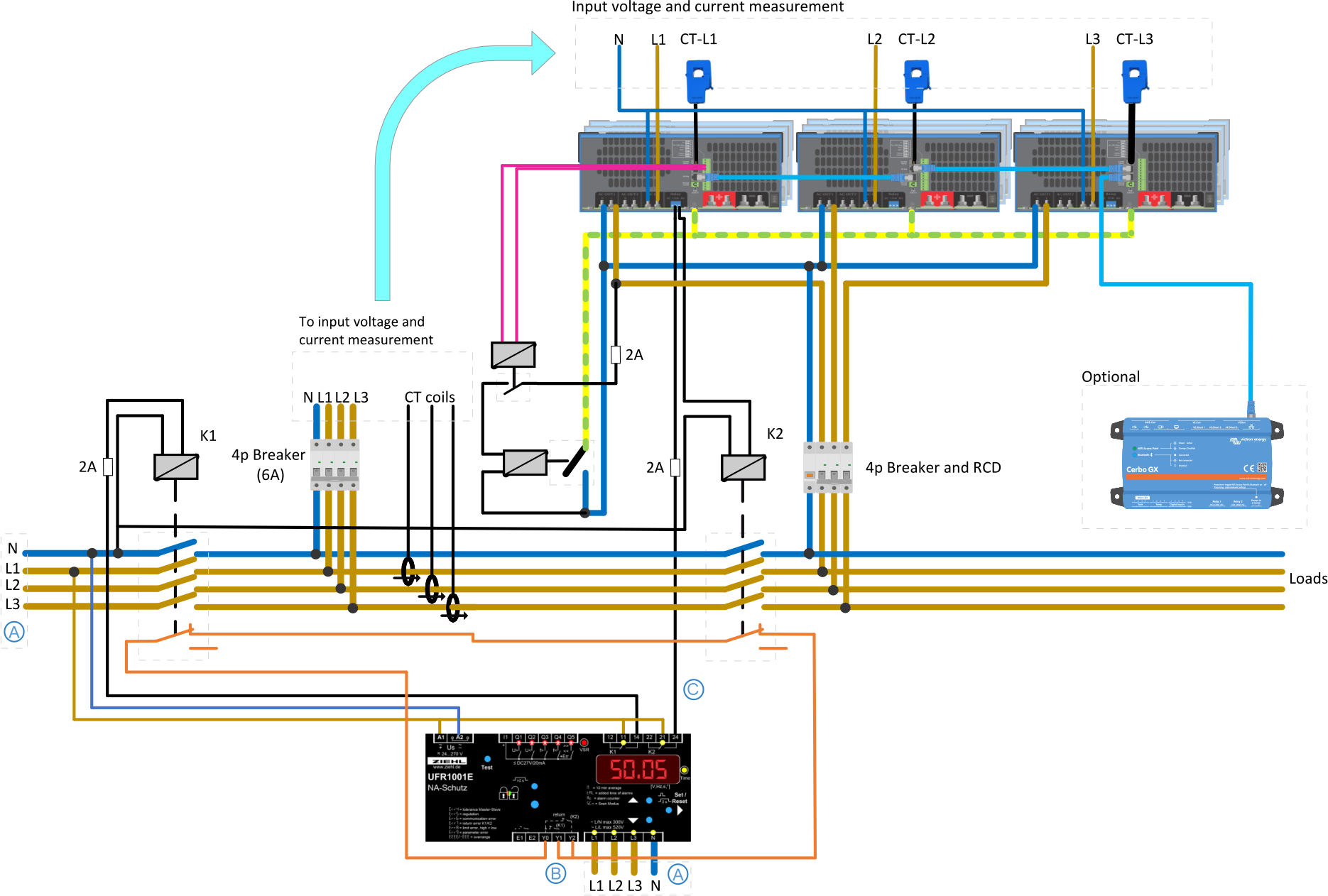

In alcuni Paesi o applicazioni connessi alla rete potrebbe essere necessario un relè Ziehl UFR1001E. La sezione Elenco dei Paesi per la certificazione del codice di rete elenca i requisiti per ogni Paese.


A

Rete o generatore

B

Segnali di riscontro della posizione dell'interruttore di trasferimento K1, K2

C

Il MultiPlus-II può aprire K2

Per ulteriori informazioni sul relè Ziehl UFR1001E, visitate il nostro sito web: https://www.victronenergy.it/accessories/ziehl-voltage-frequency-sensitive-relay-ufr1001e

Per vedere lo schema di cablaggio completo, consultare la sezione Schema del cablaggio con aggiunta del relè Ziehl.
