Applicazione dell'interruttore di trasferimento esterno del MultiPlus-II

4. Configurazione

In questa sezione:

4.1. Aggiornamento al firmware S99 del VE.Bus

Le unità MultiPlus-II richiedono un firmware VE.Bus specifico per l'applicazione, identificato dal numero di sottoversione ".S99".

Procedura di aggiornamento:

  1. Scaricare il file xxxyy.S99.vff da https://professional.victronenergy.com/

  2. Installare il firmware utilizzando VEFlash, l'app VictronConnect o il portale VRM.

  3. Assicurarsi di selezionare il file xxxyy.S99.vff durante l'aggiornamento del firmware.

  4. Ripetere la procedura per tutte le unità MultiPlus-II.

Attenzione

ATTENZIONE: Non utilizzare mai l'unità MultiPlus-II con firmware standard in un'applicazione "Interruttore di trasferimento esterno". Tale firmware farebbe collegare il sistema all'ingresso CA e probabilmente attiverebbe la protezione di corrente in un circuito di sola misurazione.

4.2. Configurazione del sistema VE.Bus

Utilizzare il "VE.Bus System Configurator" per configurare il sistema.

Procedura di configurazione

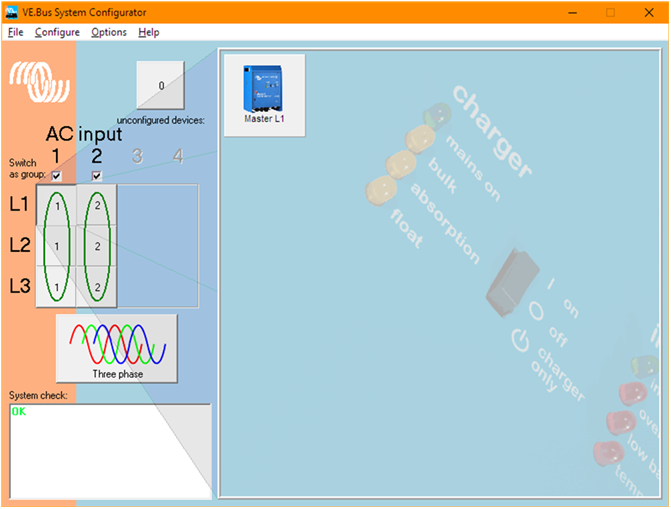

  1. Configurare tutti i master di fase del gruppo 1 dell’ingresso CA.

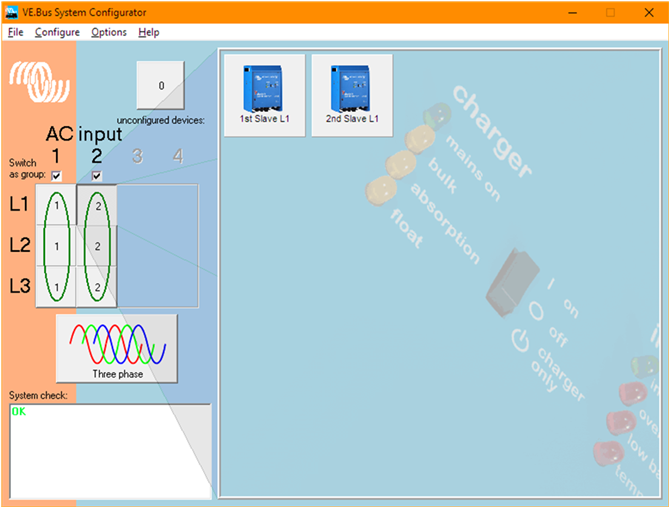

  2. Configurare tutti gli slave del gruppo 2 dell’ingresso CA.

Fare riferimento alle schermate a continuazione.


4.3. Configurazione del MultiPlus-II

Utilizzare "VEConfigure" per configurare ogni unità MultiPlus-II.

Procedura di configurazione:

  1. Assicurarsi che sia installata la versione del firmware "S99"

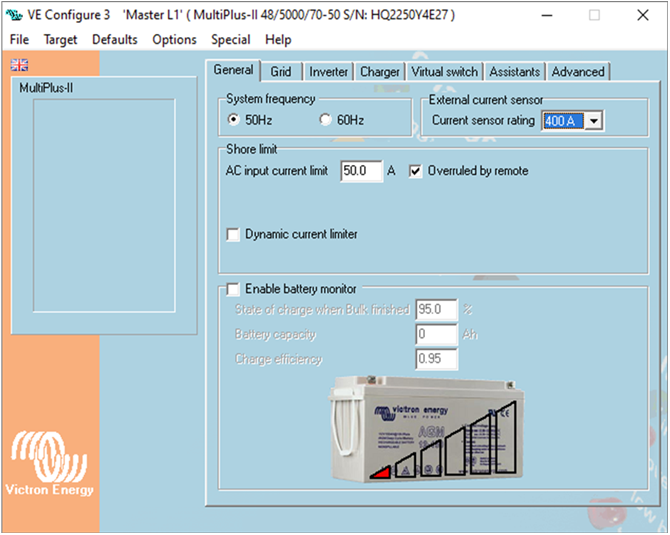

  2. Navigare fino alla scheda "Generale".

  3. Per tutte le unità master di fase: impostare il "Valore nominale del sensore di corrente" su 100 o 400 A, affinché corrisponda alla corrente nominale del sensore di corrente.

  4. Per tutte le unità slave: impostare il "Valore nominale del sensore di corrente" su 100 A, indipendentemente dalla corrente nominale del sensore di corrente.

  5. Navigare fino alla scheda “Rete”.

  6. Per tutte le unità, impostare il codice di rete come richiesto. Per le unità off-grid, selezionare “Nessuno”, mentre per quelle collegate alla rete, selezionare il codice di rete applicabile.

Fare riferimento alle schermate a continuazione.


4.4. Versione del Venus OS

Se si utilizza un dispositivo GX, è necessario aggiornarlo alla versione 3.33 o successiva del Venus OS.

4.5. Funzione di avvio/arresto generatore del dispositivo GX.

Se il sistema comprende un generatore, si consiglia di utilizzare la funzione di avvio/arresto generatore dei nostri dispositivi GX, compresa la funzione di raffreddamento, per garantire un trasferimento senza interruzioni.

Ecco come funziona:

Quando il sistema riceve il segnale di arresto del generatore, l'inverter subentra assumendo il carico. Il generatore si arresta solo dopo tale intervento e trascorso il periodo di raffreddamento configurato. Ciò rende irrilevante il tempo di apertura esatto del contattore e garantisce un trasferimento istantaneo (0 ms), senza interruzioni.

Per contro, se si arresta prima il generatore e si lascia che sia l'inverter ad avviare il trasferimento dopo aver rilevato una caduta di tensione o di frequenza, la commutazione sarà più lenta, indipendentemente dalla velocità del contattore.

Per maggiori dettagli sulla funzione di avvio/arresto generatore del GX e sull'integrazione con DSE, ComAp e altri controllori di generatori, consultare il Capitolo 17 del manuale del GX.
