5. Configurazione
La configurazione trasforma l'hardware installato in un sistema di accumulo di energia funzionante. Ciò accade in due posti: VEConfigure, che aggiunge l’ESS Assistant all’inverter/caricabatterie, e il menu ESS sul dispositivo GX, che contiene le impostazioni operative. Questo capitolo segue tale ordine, partendo dal firmware e dall’Assistente, prendendo poi in considerazione ogni impostazione del menu ESS e concludendo con le impostazioni dell’inverter FV necessarie per l’immissione in rete a zero e limitata.
5.1. Aggiornare all'ultima versione del firmware
Aggiornare tutti i componenti del sistema all'ultima versione del firmware:
Dispositivi GX: Venus OS v2.15 o più recente.
Le unità Color Control GX di vecchia generazione con versione v1.74 richiedono un aggiornamento manuale una tantum, che non può essere eseguito automaticamente. Le istruzioni sono riportate nella sezione Aggiornamento di un CCGX alla versione 2.00.
Multi, MultiPlus o Quattro: Versione firmware xxxx422 o successiva. L’inverter/caricabatterie può essere aggiornato in due modi:
Tramite VictronConnect, come descritto nella Guida alla configurazione del VE.Bus.
Tramite gli aggiornamenti del firmware del VE.Bus da remoto, come descritto nella guida Aggiornamenti del firmware del VE.Bus da remoto.
Regolatori di carica solari, monitor della batteria, contatori di energia e altri prodotti Victron: Aggiornare all'ultima versione del firmware. Consultare le istruzioni nel manuale d’uso del prodotto.
5.2. VEConfigure / ESS Assistant
Per garantire il corretto funzionamento del sistema, è necessario effettuare le seguenti impostazioni nel VEConfigure. Per indicazioni generali sull'uso di questo strumento, consultare il manuale del VEConfigure.
Scheda Rete: configurare il codice Paese/rete.
È richiesta una password, che può essere richiesta al fornitore. Per ulteriori informazioni, consultare VEConfigure: codici di rete e rilevamento dell'interruzione della rete elettrica.
Nota
Se si configura questa impostazione come Nessuno, il sistema non fornirà energia dalla batteria per alimentare i carichi CA locali mentre è collegata la rete. Deve essere modificato anche nei casi in cui non vi sia alcuna intenzione di esportare energia CC alla rete.
Scheda Interruttore virtuale: non utilizzare il rilevamento della tensione.
Ciò consente di aggiungere un assistente.
Scheda Assistenti: aggiungere l’ESS Assistant.
Nella scheda Assistenti, aggiungere l'ESS (Energy Storage System) Assistant e cliccare sul pulsante Avvia assistente. Leggere attentamente il testo nella pagina di benvenuto e assicurarsi di aver compreso le note e le osservazioni prima di procedere. L'Assistente richiede poi informazioni dettagliate sulla batteria e se sul lato uscita CA dell'inverter/caricabatterie sia collegato un inverter FV accoppiato in CA. Rispondere alle richieste seguendo le indicazioni del sistema.
Per la procedura completa, consultare Come aggiungere un assistente.
Scheda Generale.
Selezionare la frequenza del sistema.
Regolare i limiti di corrente dell’ingresso CA in base alla connessione alla rete. Tenere presente che il limitatore di corrente agisce in entrambe le direzioni del flusso di corrente.
Il limitatore dinamico di corrente viene ignorato quando è installato l’ESS Assistant.
L'ESS Assistant attiva il sistema di monitoraggio della batteria integrato nell'inverter/caricabatterie. Lasciare attiva quest’opzione anche se nel sistema è presente un BMV o una batteria intelligente collegata tramite CAN-bus.
Scheda Inverter.
Regolare la tensione in uscita dell'inverter.
Non sono applicabili i livelli di arresto, riavvio e preallarme in caso di bassa tensione dell’ingresso CC riportati nella scheda Inverter. Vengono ignorati quando è installato l’ESS Assistant, come spiegato più dettagliatamente nella sezione Taglio dinamico.
Se è installato l’ESS Assistant, l'impostazione PowerAssist del VEConfigure viene disattivata e ignorata.
Scheda Caricabatterie: verificare le impostazioni di carica.
L'ESS Assistant avrà già selezionato il corretto tipo di batteria e disattivato la modalità di accumulo. Verificare le altre impostazioni e, se necessario, modificarle: tensioni di carica e corrente di carica massima.
Nota
Nei sistemi che hanno installato l’ESS Assistant, i caricabatterie solari MPPT seguiranno la curva di carica impostata nel VEConfigure. I parametri di carica configurati nei caricabatterie solari vengono ignorati.
Note generali
L'energia FV proveniente da un inverter collegato alla rete, sia sul lato dell’ingresso CA che sul lato dell’uscita CA, viene utilizzata per caricare la batteria tramite l'inverter/caricabatterie. La corrente di carica e gli altri parametri di carica vengono configurati nella scheda Caricabatterie del VEConfigure.
La casella di controllo delle batterie al litio nella scheda Caricabatterie deve essere sempre coerente con il tipo di batteria selezionato nell’Assistente.
Se si utilizza un VE.Bus BMS con un Multi Compact, controllare i DIP switch: il DIP switch 1 deve essere attivo, mentre il DIP switch 2 deve essere disattivo.
Livello di avviso batteria scarica
L'avviso di batteria scarica si attiva quando la tensione della batteria scende al di sotto del livello di taglio dinamico più l'offset di riavvio, il cui valore predefinito è 1,2 V per un sistema a 48 V. Come per la tensione di interdizione, anche questo livello di allarme è dinamico.
Non è presente alcuna isteresi: l'avviso scompare quando la tensione sale di nuovo.
Durante questo avviso (detto anche preallarme), il LED rosso sull'inverter/caricabatterie lampeggia e, opzionalmente, il dispositivo GX può visualizzare una notifica. Nella maggior parte dei sistemi si consiglia di disattivare questa notifica sul dispositivo GX.
Nota
Il pop-up di avviso di batteria scarica sul dispositivo GX può essere disattivato nel menu dell’inverter/caricabatterie: selezionare Impostazioni, poi Allarmi e impostare l'allarme di bassa tensione CC solo su Allarme.
5.3. Sistema CA
Prima di configurare il menu ESS, configurare il sistema CA in modo che l'inverter/caricabatterie sappia cosa è collegato a ogni ingresso CA e dove si trovano i carichi. Queste impostazioni si trovano in Impostazioni → Configurazione sistema → Sistema CA.
Ingresso CA 1: Impostare la funzione del primo ingresso CA: Non disponibile, Generatore, Rete o Alimentazione banchina. Impostare l'ingresso su Generatore se è collegato un generatore. Il sistema attiverà la carica tramite generatore e regolerà correttamente il carico mentre il generatore è in funzione. Per completare l’impostazione di queste opzioni è necessaria un'ulteriore configurazione. |
Ingresso CA 2: Impostare la funzione del secondo ingresso CA, utilizzando le stesse opzioni dell'ingresso CA 1. Nel caso di un Quattro, l'ingresso CA 1 ha la priorità rispetto all'ingresso CA 2, quindi la configurazione usuale prevede la rete sull'ingresso CA 1 e il generatore sull'ingresso CA 2. Invertire la configurazione, collegando il generatore all’ingresso CA 1 e la rete all’ingresso CA 2, solo nei casi in cui il generatore debba avere la priorità sulla rete; tale inversione consente l’intervento forzato del generatore anche se la rete è disponibile. |
Nota
Solo il Quattro possiede due ingressi CA. Quest’impostazione non si applica agli inverter/caricabatterie con un unico ingresso CA, come il MultiPlus.
Posizione dei carichi CA: Indica al sistema dove sono collegati i carichi dell'aria condizionata rispetto all'inverter/caricabatterie, in modo che vengano visualizzati e considerati correttamente:
|
Monitoraggio dei guasti di rete: Se è attivato, il sistema monitorizza eventuali perdite dell'ingresso CA e, se ne rileva una, fa scattare un allarme. L'allarme si disattiva quando viene ripristinato l'ingresso CA. |
5.4. Modalità
L'impostazione Modalità determina la strategia generale utilizzata dal sistema per gestire la batteria, la rete elettrica e il fotovoltaico. Si trova in Impostazioni → Configurazione di sistema → ESS → Modalità. Sono disponibili quattro modalità.
Modalità: Selezionare la strategia operativa del sistema. Conservare batterie cariche La batteria si scarica solo in caso di interruzione della rete elettrica. Una volta ripristinata la rete, la batteria viene ricaricata dalla stessa e dal fotovoltaico, se disponibile. Utilizzare questa modalità se la batteria è destinata principalmente alla riserva piuttosto che all'autoconsumo. Ottimizzato con BatteryLife e Ottimizzato senza BatteryLife Quando è disponibile un’eccedenza di energia FV, questa viene immagazzinata nella batteria. Viene poi utilizzata successivamente per alimentare i carichi nei momenti in cui la potenza FV è scarsa. La differenza tra le due modalità Ottimizzato è l’attivazione o meno dell'algoritmo BatteryLife:
Controllo esterno Gli algoritmi di controllo dell’ESS sono disattivati. Utilizzare questa modalità quando il sistema è gestito da un controllore esterno che esegue un proprio ciclo di controllo. |
5.5. Misurazione di rete
Misurazione rete: Determina il modo in cui il sistema misura lo scambio di potenza con la rete elettrica. Lasciare questa impostazione su “Inverter/caricabatterie” se non si utilizza un contatore di rete esterno. Impostarla su "Contatore esterno" solo se nel sistema è effettivamente installato un contatore di energia esterno compatibile. In un sistema privo di contatore di energia Victron, tutti i carichi e gli eventuali inverter collegati alla rete devono essere installati sull'uscita CA. |
Nota
Se l'impostazione "Misurazione rete" è impostata su "Contatore esterno" e non è installato alcun contatore esterno, la batteria non si caricherà dalla rete anche se è stato configurato un setpoint di rete positivo.
Contatore di rete necessario: Quest’opzione diventa disponibile quando l'impostazione Misurazione rete è impostata su "Contatore esterno". Consente di impostare la modalità di risposta del sistema in caso di perdita del contatore di rete esterno.
|
5.6. Autoconsumo da batteria
Determina se la batteria viene utilizzata per alimentare i carichi sul lato dell’ingresso CA dell'inverter/caricabatterie mentre è collegata la rete. Ha effetto solo quando sono presenti carichi sul lato dell’ingresso CA; in un sistema in cui tutti i carichi si trovano sul lato dell’uscita CA, sul lato dell’ingresso CA non c’è nulla su cui possa agire.
Autoconsumo della batteria:
|
Nota
Affinché la batteria possa alimentare i carichi sul lato dell’ingresso CA, è necessario impostare la posizione dei carichi CA in modo da includere l'ingresso CA (vedere Sistema CA).
5.7. Regolazione multifase
Regolazione multifase: Definisce le modalità di interazione del sistema con le singole fasi in un impianto collegato alla rete elettrica con un allacciamento trifase. Non ha alcun effetto sugli impianti monofase né quando la modalità è impostata su Mantieni le batterie cariche.
Per una spiegazione completa, comprensiva di esempi risolti e note sui contatori di corrente di carica e di energia nei sistemi trifase, consultare Regolazione multifase - ulteriori informazioni. |
5.8. SoC minimo e Limite SoC attivo
SoC minimo (a meno che non si guasti la rete): Lo stato della carica minimo configurabile. Finché è presente la rete, il sistema la utilizza per alimentare i carichi una volta che il SoC è sceso al valore impostato, conservando la capacità residua come riserva. L’eventualità di un'interruzione della rete fa eccezione: quando la rete è fuori servizio e l'impianto funziona in modalità inverter, la batteria continua a scaricarsi al di sotto di tale valore per continuare ad alimentare i carichi. Nella modalità Ottimizzato con BatteryLife, questo è il limite minimo configurato; il BatteryLife potrebbe aumentare temporaneamente il limite effettivo al di sopra di esso (vedere Limite SoC attivo più avanti). Nella modalità Ottimizzato senza BatteryLife, viene utilizzato direttamente questo valore senza alcuna regolazione. |
Limite SoC attivo: Mostra il limite minimo del SoC attualmente in vigore. Ha una certa importanza solo nella modalità Ottimizzato con BatteryLife, nella quale il BatteryLife regola dinamicamente il livello minimo del SoC operativo giorno per giorno. Il Limite SoC attivo corrisponde quindi al valore attualmente applicato dal BatteryLife, che potrebbe essere superiore al SoC minimo configurato. Rappresenta la capacità massima utilizzabile del sistema, che non sarà mai superiore all’80 %. Per sapere come varia questo valore, consultare la sezione BatteryLife . |
5.9. Stato BatteryLife
Stato Stato BatteryLife: Visualizza lo stato attuale del BatteryLife. Quest’opzione è visibile solo nella modalità Ottimizzato con BatteryLife . Gli stati possibili sono:
Per una spiegazione completa di questi stati, consultare BatteryLife. |
5.10. Limita potenza di carica
Limita potenza di carica: Limita la potenza di carica, espressa in watt, assorbita dall'inverter/caricabatterie per caricare la batteria. Se è attivo, viene visualizzato il campo "Potenza massima di carica". Imposta la potenza massima utilizzata dall'inverter/caricabatterie per caricare la batteria. Quest’impostazione è disponibile solo quando il DVCC è disattivato. Non viene visualizzata se è attivo il DVCC; la corrente massima di carica a livello di sistema viene invece configurata in Impostazioni → Configurazione sistema → Controllo carica → Limita corrente di carica e si applica a tutti i dispositivi di carica contemporaneamente. |
5.11. Limita potenza inverter
Limita potenza inverter: Limita la potenza che l'inverter/caricabatterie converte da CC a CA. Se è attiva, compare un campo in cui impostare il limite.
|
Suggerimento
Le perdite di conversione nell'inverter/caricabatterie non sono comprese nel limite. Per limitare il consumo di energia dalla batteria, impostare il limite su un valore leggermente inferiore a quello richiesto.
Nota
L'energia proveniente dai caricabatterie solari MPPT non è inclusa nel limite. L'utilizzo di questa impostazione in un sistema dotato di caricabatterie solari può comportare una riduzione della potenza in uscita dal caricabatterie solare.
5.12. Setpoint di rete
Setpoint di rete: Definisce il flusso di potenza obiettivo nel punto di connessione alla rete. Il sistema si regola continuamente su questo valore. Il valore predefinito è 50 W, un valore positivo di piccola entità. Impostarlo leggermente al di sopra dello zero, anziché a 0 W, garantisce un margine di sicurezza che aiuta a prevenire l'esportazione involontaria di energia in caso di cali improvvisi del carico. Un sistema che si regola esattamente a 0 W tenderà a presentare sovraelongazioni in immissione quando un carico di grandi dimensioni si disattiva prima che il sistema possa reagire; un setpoint leggermente positivo mantiene invece il flusso in leggero assorbimento dalla rete. Un setpoint più alto significa che il sistema preleva continuamente quella quantità dalla rete. Un setpoint negativo indica che il sistema esporta continuamente energia, condizione normalmente non auspicabile. |
5.13. Immissione in rete
Immissione in rete: Consente di configurare le modalità di immissione in rete dell'eccedenza di energia solare. È un sottomenu che contiene le seguenti voci:
|
Nota
"Limita immissione del sistema" è un obiettivo del sistema. In determinate condizioni, come ad esempio la disconnessione di un carico di grandi dimensioni o un improvviso aumento della produzione solare, l’immissione in rete effettiva potrebbe superare brevemente il valore obiettivo finché il sistema non riporta l'uscita dell'inverter entro il limite tramite regolazione.
5.14. Riduzione dei picchi:
La riduzione dei picchi limita la potenza prelevata dalla rete elettrica o immessa nella stessa nel punto di connessione alla rete. Quando la domanda supera il limite impostato, la batteria copre la differenza; quando l’esportazione rischierebbe di superare il limite, il sistema riduce la produzione solare e la scarica della batteria. Ciò consente al sistema di sostenere carichi che superano la capacità del collegamento alla rete e di funzionare nell'ambito di un collegamento alla rete soggetto a limitazioni contrattuali o fisiche.
Con e senza un contatore di rete
La riduzione dei picchi è disponibile in due modalità, dipendenti dal fatto che il sistema sia dotato o meno di un contatore di rete.
In assenza di un contatore di rete, la riduzione dei picchi viene effettuata dall'inverter/caricabatterie stesso, tramite il limite di corrente dell’ingresso CA. Tale limite rappresenta la soglia di corrente CA nell’ingresso CA dell'inverter/caricabatterie e si applica alla corrente in entrambe le direzioni, quindi limita anche la corrente reimmessa in rete. Quando i carichi superano il limite, la batteria fornisce la differenza. Utilizzare questo metodo per la riduzione dei picchi in qualsiasi impianto privo di contatore di rete, compresi gli impianti che utilizzano sensori di corrente CA collegati direttamente all’inverter/caricabatterie.
Nota
Il limite di corrente dell’ingresso CA non tiene conto dei carichi collegati in parallelo all'inverter/caricabatterie. In un sistema che si avvale del limite di corrente dell’ingresso CA per la riduzione dei picchi, collegare tutti i carichi all’uscita CA dell’inverter/caricabatterie.
Con un contatore di rete, la riduzione dei picchi agisce sulla corrente misurata nel punto di connessione alla rete, utilizzando i limiti di corrente in entrata e in uscita impostati sul dispositivo GX. Si applica quindi all'intero sistema, compresi i carichi ad alta potenza collegati all'ingresso CA dell'inverter/caricabatterie, quali i caricabatterie per veicoli elettrici e le pompe di calore. Questo è il modulo da utilizzare se sono presenti carichi sul lato dell’ingresso CA.
Riduzione dei picchi: determina quando la batteria viene utilizzata per ridurre i picchi.
Le due impostazioni a continuazione agiscono sulla corrente misurata nel punto di connessione alla rete e richiedono un contatore di rete. Limita corrente importazione CA del sistema: se è attiva, viene visualizzato il campo "Corrente d’importazione massima del sistema (per fase)". Impostare la corrente massima da prelevare dalla rete per fase. Quando la domanda supera tale limite, la batteria copre la differenza. Limita corrente esportazione CA del sistema: se è attiva, viene visualizzato il campo "Corrente di esportazione massima del sistema (per fase)". Impostare la corrente massima da immettere in rete per fase. Quando la produzione supera tale limite, vengono ridotte la produzione solare e la scarica delle batterie. |
Come funziona la riduzione dei picchi
In un impianto dotato di contatore di rete, il sistema monitorizza costantemente la corrente nel punto di connessione alla rete e interviene per mantenerla entro i limiti configurati:
Per evitare che i carichi superino il limite di importazione, la batteria interviene fornendo la potenza aggiuntiva richiesta dai carichi, per tutto il tempo consentito dalla batteria stessa.
Per evitare che venga superato il limite di importazione, viene ridotta la carica della batteria.
Per evitare il superamento del limite di esportazione, vengono ridotte la produzione di fotovoltaico e la scarica della batteria.
Quando il SoC scende di oltre il 5 % al di sotto del valore minimo configurato, nel momento in cui i carichi diminuiscono a sufficienza da consentire la carica, la batteria viene ricaricata dalla rete.
Riduzione dei picchi e impostazione della modalità
La riduzione dei picchi funziona in tutte le modalità, ma varia il modo in cui viene gestita la batteria.
Nelle modalità Ottimizzato, la batteria viene utilizzata anche per l’autoconsumo, pertanto il suo stato di carica varia in base alla produzione solare giornaliera e al carico. La riduzione dei picchi attinge alla capacità disponibile al di sopra del SoC minimo. Quando la batteria raggiunge il SoC minimo, il sistema non impone una ricarica dalla rete, ma attinge dalla rete per soddisfare i carichi e si affida principalmente all’energia solare per riportare lo stato della carica a livelli più elevati.
Nella modalità Mantieni le batterie cariche, la batteria viene mantenuta a un livello di carica elevato e scaricata solo per ridurre i picchi o in caso di interruzione della rete elettrica. In questo modo, la capacità totale della batteria rimane sempre disponibile per la riduzione dei picchi di carico.
Requisiti
La riduzione dei picchi fa parte del sistema ESS ed è supportata dagli inverter/caricabatterie MultiPlus, Quattro, MultiPlus-II ed EasySolar.
Il sistema richiede l’ESS Assistant versione 018C o successiva. La configurazione dell’Assistente si effettua in VEConfigure e deve essere eseguita da un installatore qualificato.
Se è installato l’ESS Assistant, l'impostazione PowerAssist del VEConfigure viene disattivata e ignorata.
L'impostazione Limita l'immissione del sistema è configurata in watt, mentre il limite di esportazione di corrente è configurato in ampere. Se sono impostati entrambi, all’immissione del FV accoppiato in CC si applica quello con il valore più basso.
Il dispositivo GX non limita gli inverter FV in risposta al limite di corrente di esportazione. Il sistema con inverter FV deve essere configurato in modo tale da non poter superare, da solo, la potenza nominale della connessione alla rete.
La riduzione dei picchi con un contatore di rete è compatibile con tutti i contatori di rete supportati dall’ESS.
Sistema trifase
Nei sistemi trifase, la riduzione dei picchi interagisce con la modalità utilizzata dal sistema per regolare la potenza sulle singole fasi. Per ulteriori dettagli su questo comportamento, consultare Regolazione multifase.
5.15. Livelli di carica programmati
I livelli di ricarica programmati consentono di caricare la batteria dalla rete in fasce orarie prestabilite. È possibile configurare fino a cinque programmi, ognuno dei quali definisce un giorno o uno schema giornaliero, un’ora di inizio, una durata e uno stato della carica obiettivo. Questa funzione viene solitamente utilizzata per caricare la batteria durante le fasce orarie con tariffe ridotte (tariffe basate sull’ora di consumo), per preparare la batteria in vista di un’interruzione di rete prevista, oppure per effettuare una carica di manutenzione periodica della batteria.
I livelli di carica programmati sono disponibili solo quando la modalità è impostata su una delle modalità Ottimizzato. Non hanno alcun effetto nella modalità Mantieni le batterie cariche, che mantiene già la batteria a un elevato livello di carica.
Come funziona
All'ora di inizio, l'inverter/caricabatterie comincia a caricare la batteria dalla rete. La carica prosegue fino allo scadere del tempo prestabilito o al raggiungimento del limite del SoC, a seconda di quale delle due condizioni si verifichi per prima. Il periodo definito dal giorno, dall'ora di inizio e dalla durata è denominato "finestra di carica programmata".

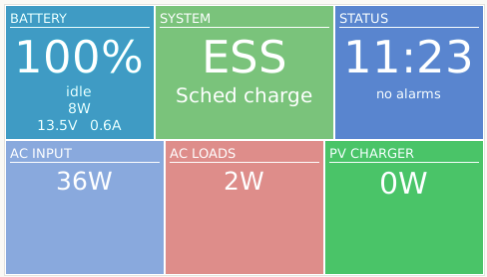

Quando è attiva una finestra di carica programmata, lo stato dell’ESS nella pagina Panoramica indica che la carica programmata è in corso. |
Programmazione di più pianificazioni
È possibile combinare le pianificazioni per gestire l'utilizzo della batteria nell'arco della giornata. Ad esempio, una pianificazione che prevede un obiettivo di SoC inferiore successivamente a uno con un obiettivo più elevato consente di scaricare la batteria fino allo stato della carica più basso tra le due finestre.
Ciò risulta utile quando si programma tenendo conto di interruzioni note, come, ad esempio, i calendari di distacco dei carichi pubblicati. Ad esempio, in caso di interruzioni programmate alle ore 20:00 e poi nuovamente alle ore 4:00 del mattino, la batteria può essere ricaricata dopo l’interruzione delle ore 20:00, ma dopo quella delle ore 4:00 del mattino può continuare a funzionare alimentata dal FV, poiché la produzione solare riprenderà poco dopo.

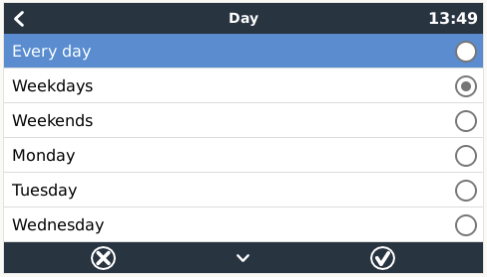

Configurazione di una pianificazione
Ogni pianificazione contiene le seguenti impostazioni:
|
5.16. ESS dinamico
L'ESS dinamico ottimizza il sistema in base a una tariffa energetica variabile o dinamica, programmando la carica e la scarica della batteria in modo da ridurre al minimo i costi energetici, nel rispetto dei limiti configurati per la batteria e la rete.
Per la configurazione e per tutti i dettagli, consultare il manuale dell’ESS dinamico.
5.17. Carichi non prioritari
La funzione Carichi non prioritari aumenta l'autoconsumo utilizzando automaticamente l'energia solare in eccesso per alimentare carichi CA flessibili, quali la carica di veicoli elettrici, le pompe di calore, il riscaldamento dell'acqua e l'accumulo termico, le pompe per piscine e la carica delle biciclette elettriche. Anziché limitare l'eccedenza di FV o esportarla quando la tariffa di immissione in rete è limitata o poco vantaggiosa, il dispositivo GX convoglia tale eccedenza verso un impiego utile.
Il dispositivo GX funge da coordinatore energetico a livello di sistema. Reagisce costantemente alla produzione FV, alle esigenze di carica delle batterie, ai consumi domestici, alla capacità disponibile degli inverter e alla disponibilità della rete, e distribuisce l’eventuale eccedenza disponibile tra i dispositivi supportati in base alle priorità.
Il modo in cui viene attivato un carico dipende dal dispositivo. La corrente di carica di una stazione di carica EV collegata al sistema viene regolata in modo da sfruttare l’eccedenza disponibile. Altri carichi vengono accesi e spenti: si configura la potenza assorbita dal carico, che viene attivato non appena l'eccedenza è sufficiente a coprirla.
Poiché il controllo è centralizzato nel dispositivo GX, è possibile coordinare tra loro diversi carichi, compresi vari caricabatterie EV. Si evitano così i conflitti che sorgono quando i dispositivi utilizzano i propri algoritmi di carica dell’eccedenza indipendenti.
I dispositivi supportati sono la EV Charging Station e la EV Charging Station NS di Victron, nonché i dispositivi Shelly che consentono la commutazione e la misurazione dell'energia. Un carico privo di un'interfaccia di controllo propria viene commutato tramite uno di questi dispositivi.
Per poter essere utilizzata con la funzione Carichi non prioritari, la stazione di carica EV deve essere collegata al dispositivo GX tramite l'integrazione MQTT. È possibile effettuare la migrazione degli impianti esistenti che utilizzano il Modbus TCP.
La funzione Carichi non prioritari richiede il Venus OS v3.80 o versioni successive. I comandi sono disponibili solo nella nuova interfaccia utente GX.
Nota
La funzione Carichi non prioritari e l'ESS dinamico non possono essere attivi contemporaneamente. Gestiscono entrambi l'energia a livello di sistema e devono controllare la modalità di allocazione dell’energia, pertanto solo uno dei due può essere attivo: L'ESS dinamico ottimizza i flussi energetici in funzione dei prezzi dell'elettricità e delle previsioni, mentre la funzione Carichi non prioritari ottimizza l'utilizzo locale dell'eccedenza di energia solare controllando i carichi flessibili.
Per informazioni sui dispositivi supportati, sui requisiti e sulla configurazione, consultare il manuale del prodotto relativo al dispositivo GX utilizzato.
5.18. Regolatori di carica solare (SmartSolar o BlueSolar MPPT)
Grazie all’ESS i regolatori di carica solare:
seguono la curva di carica impostata nel VEConfigure, oppure
sono controllati esternamente da una batteria intelligente collegata tramite CAN-bus.
Tutti i parametri di carica configurati nei regolatori stessi vengono ignorati.
Nota
Quando si utilizza uno SmartSolar MPPT dotato di porta VE.Can, assicurarsi che l'istanza Dispositivo sia impostata su 0 (valore predefinito). I regolatori di carica solare presenti sulla rete VE.Can e configurati su un’istanza Dispositivo diversa non vengono gestiti dall’ESS.
5.19. Immissione zero e limitata con gli inverter FV
Alcuni gestori di rete non consentono l'immissione in rete o la limitano a un livello concordato. Se il FV è accoppiato in CA, rispettare tale limite comporta una riduzione della potenza in uscita dell'inverter FV stesso. La funzione Limita immissione del sistema limita la potenza totale immessa in rete, sia per l'immissione accoppiata in CA che in CC. Affinché tale limite sia effettivo per il FV accoppiato in CA, l'inverter FV deve essere un dispositivo controllabile dal GX e deve essere configurato per accettare tale controllo. Le sezioni che seguono descrivono gli inverter FV supportati e le impostazioni richieste da ognuno di essi.
5.19.1. Inverter FV Fronius
La funzionalità FV accoppiato in CA immissione zero e limitata è stata specificamente progettata e testata con estrema accuratezza per gli inverter FV CA della marca Fronius. Utilizzando la funzione di Riduzione della potenza degli inverter Fronius collegati alla rete, il sistema è in grado di ridurre automaticamente l’uscita degli stessi per impedire o limitare l’immissione in rete.
Si prega di tenere presente quanto segue:
La prima versione utilizzabile del firmware Fronius è la 3.7.3-2.
Se nel sistema è presente più di un inverter FV Fronius, vengono tutti limitati.
La funzione Immissione zero non è supportata sugli inverter Fronius IG Plus.
Collegare l'inverter FV Fronius e aggiungerlo al dispositivo GX. Per le linee guida dettagliate, consultare FV accoppiato in CA con inverter FV Fronius.

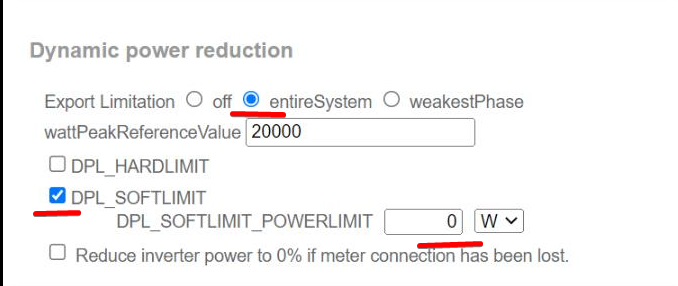

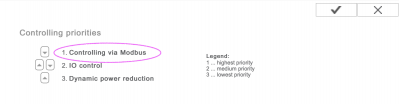

Modificare le seguenti impostazioni nell'interfaccia web Datamanager di Fronius:
| |
| |
|
Verifica del funzionamento
Se funziona correttamente, lo stato della funzione Limitazione dell'immissione attiva nel menu dell’ESS indica Sì. Se indica No, verificare che siano stati soddisfatti tutti i criteri sopra indicati. Limitazione dell’immissione attiva indica No se i requisiti del firmware, l’esportazione dei dati o le impostazioni del Sunspec Model Type sono erronei, se le unità sono spente (FV non disponibile), oppure se l’ingresso CA è scollegato o non disponibile. |
Nota
Non utilizzare uno Smart Meter Fronius per limitare l'esportazione se è attivo l’ESS. L’ESS fornisce già le misurazioni richieste. Per ulteriori dettagli sui casi in cui è possibile o meno utilizzare uno Smart Meter Fronius, consultare FV accoppiato in CA con inverter FV Fronius.
5.19.2. Inverter FV ABB/FIMER
Anche gli inverter FV ABB/FIMER compatibili possono essere controllati dal sistema in modo da impedire o limitare l'immissione in rete.
Collegare l'inverter FV ABB/FIMER e aggiungerlo al dispositivo GX. Per le linee guida dettagliate, consultare Inverter FV CCGX e ABB/FIMER .
Verifica del funzionamento
Se funziona correttamente, lo stato della funzione Limitazione dell'immissione attiva nel menu dell’ESS indica Sì. Se indica No, verificare che l’inverter FV sia configurato correttamente. Limitazione dell’immissione attiva indica No se i requisiti del firmware, l’esportazione dei dati o le impostazioni del Sunspec Model Type sono erronei, se le unità sono spente (FV non disponibile), oppure se l’ingresso CA è scollegato o non disponibile. |
5.19.3. Altri Inverter FV
Il sistema può controllare anche una serie di inverter FV conformi allo standard SunSpec. Rivolgersi a un rivenditore o un installatore Victron Energy oppure consultare la Victron Community per ulteriori dettagli.
